Bienvenido al complejo mundo de los filtros de paso de banda, donde la combinación de electrónica y procesamiento de señales crea componentes esenciales para innumerables aplicaciones. Los filtros de paso de banda, diseñados para pasar un cierto rango de frecuencias y atenuar otras, forman la columna vertebral de las comunicaciones, el procesamiento de audio y los sistemas de imágenes médicas. En esta exploración, descifraremos los tipos de filtros de paso de banda, descubriremos sus diversas aplicaciones y abordaremos las consideraciones críticas de diseño que determinan su efectividad. Si es un entusiasta de la electrónica, un ingeniero de sistemas de comunicaciones que busca aprender sobre ingeniería eléctrica o un estudiante curioso, únase a nosotros en este viaje a través de los fundamentos y avances de los filtros de paso de banda.
¿Qué es un filtro de paso de banda?
Un filtro de paso de banda es un circuito o dispositivo electrónico que permite el paso de un cierto rango de frecuencias mientras atenúa las frecuencias fuera de ese rango. Filtra señales no deseadas y permite transmitir o procesar sólo aquellas dentro de una banda de frecuencia definida.
Componentes principales de los filtros de paso de banda.

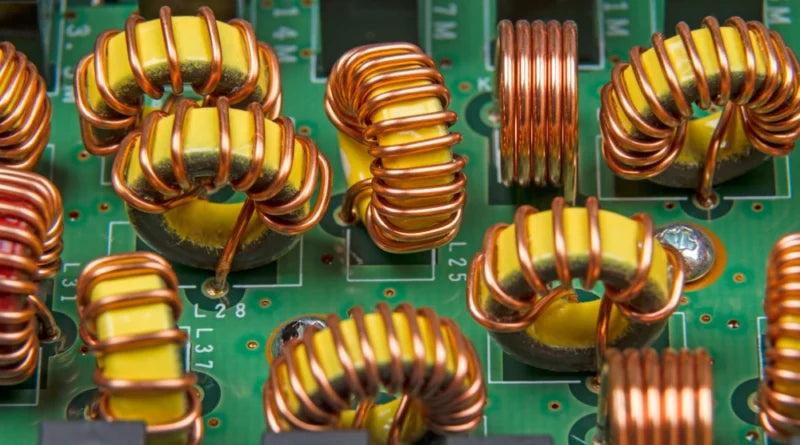

Los filtros de paso de banda suelen consistir en una combinación de condensadores e inductores que forman un circuito resonante. Los componentes se seleccionan cuidadosamente para producir una respuesta de frecuencia que abarque la banda de frecuencia deseada.
Tipos de filtros de paso de banda
Los filtros de paso de banda se pueden clasificar en términos generales como activos o pasivos según la inclusión de amplificadores operacionales. Además, pueden ser analógicos o digitales, y cada uno procesa señales continuas o discretas.
Filtros de paso de banda activos versus pasivos
Los filtros de paso de banda se pueden dividir en tipos activos y pasivos. Los filtros de paso de banda activos utilizan componentes activos, como amplificadores operacionales, para amplificar y dar forma a la señal. Por el contrario, los filtros pasivos de paso de banda se basan exclusivamente en componentes pasivos como resistencias, condensadores e inductores.
Filtros de paso de banda analógicos versus analógicos digital
Los filtros de paso de banda analógicos funcionan con señales continuas, mientras que los filtros de paso de banda digitales procesan señales discretas utilizando técnicas de procesamiento de señales digitales. La elección entre analógico y digital depende de la aplicación respectiva y del tipo de señales de entrada.
Aplicaciones de los filtros de paso de banda
Los filtros de paso de banda desempeñan un papel importante en los sistemas de comunicación al aislar frecuencias específicas, en el procesamiento de audio para mejorar la calidad del sonido y en imágenes médicas para mejorar la claridad de la imagen mediante el aislamiento selectivo de frecuencia.
Sistemas de comunicación
Los filtros de paso de banda se utilizan comúnmente en sistemas de comunicaciones para aislar bandas de frecuencia específicas para transmisión y recepción. Esto garantiza que solo se procesen las señales deseadas, lo que reduce la interferencia de otros componentes de frecuencia.
Procesamiento de audio
En aplicaciones de audio, los filtros de paso de banda se utilizan para aislar frecuencias específicas y mejorar la claridad y calidad del sonido. Se utilizan comúnmente en circuitos de ecualizador y procesadores de efectos de audio.
Imágenes médicas
Los filtros de paso de banda se utilizan en dispositivos de imágenes médicas donde ayudan a aislar y amplificar ciertos componentes de frecuencia de la señal, lo que resulta en una mejor calidad de imagen en procedimientos como resonancia magnética y ultrasonido.
Consideraciones de diseño para filtros de paso de banda
Al diseñar filtros de paso de banda, se deben seleccionar la frecuencia central y el ancho de banda, equilibrar el factor Q para lograr una selectividad óptima y determinar el orden de los filtros para satisfacer las necesidades de la aplicación específica.
Frecuencia central y ancho de banda
Seleccionar la frecuencia central y el ancho de banda es crucial al diseñar filtros de paso de banda. Estos parámetros determinan el rango de frecuencia permitido a través del filtro. Para lograr las propiedades de filtro deseadas, es esencial realizar cálculos precisos.
factor q
El factor Q o factor de calidad mide la nitidez de la respuesta del filtro. Un factor Q más alto da como resultado un ancho de banda más estrecho y una mayor selectividad. Los diseñadores deben equilibrar el factor Q con otras especificaciones para satisfacer las necesidades de una aplicación específica.
Orden de filtrado
El orden del filtro indica la velocidad a la que el filtro atenúa las frecuencias fuera de la banda de paso. Los filtros de orden superior proporcionan velocidades de respuesta más pronunciadas, pero pueden requerir circuitos más complejos. La elección del orden de los filtros depende de los requisitos de la aplicación respectiva.
Avances en la tecnología de filtros de paso de banda
A medida que avanza la tecnología, los diseños de filtros de paso de banda continúan evolucionando. La integración de sistemas microelectromecánicos (MEMS) y tecnologías de ondas acústicas superficiales (SAW) ha dado como resultado filtros de paso de banda miniaturizados y altamente eficientes para diversas aplicaciones.
Sistemas microelectromecánicos (MEMS)
Los avances recientes en la tecnología de filtros de paso de banda se han visto significativamente influenciados por la integración de sistemas microelectromecánicos (MEMS). Los filtros basados en MEMS aprovechan las propiedades mecánicas de las microestructuras para crear dispositivos compactos y altamente sintonizables. Esta innovación permite una mayor flexibilidad en la sintonización de frecuencias centrales y anchos de banda, lo que hace que los filtros de paso de banda basados en MEMS sean adecuados para una variedad de aplicaciones.
Tecnología de ondas superficiales (SAW)
La tecnología Surface Acoustic Wave (SAW) es otra área donde los filtros de paso de banda se han mejorado significativamente. Los filtros SAW utilizan ondas acústicas que se propagan a lo largo de la superficie de un material piezoeléctrico para filtrar frecuencias específicas. Las ventajas incluyen baja pérdida de inserción, alta selectividad y compatibilidad con diferentes rangos de frecuencia. La tecnología SAW se utiliza en dispositivos de comunicación móviles y sistemas inalámbricos.
Integración con inteligencia artificial
La integración de filtros de paso de banda con inteligencia artificial (IA) ha abierto nuevas posibilidades para el filtrado adaptativo. Los algoritmos de IA pueden ajustar dinámicamente los parámetros del filtro en función de las condiciones en tiempo real, optimizando el rendimiento en entornos cambiantes. Esta adaptabilidad es particularmente ventajosa en escenarios donde las características de frecuencia de las señales de entrada pueden variar de manera impredecible.
Nuevas aplicaciones en la tecnología 5G
A medida que avanza la expansión de las redes 5G, los filtros de paso de banda son cruciales para una utilización eficiente del espectro. Para admitir las bandas de frecuencia más altas de las comunicaciones 5G, se requieren diseños de filtros de paso de banda avanzados. La capacidad de manejar frecuencias de ondas milimétricas y proporcionar características de filtrado nítidas es fundamental para el éxito de las redes 5G.
Conclusión
Los filtros de paso de banda permanecen a la vanguardia de los avances tecnológicos y continúan evolucionando para satisfacer las necesidades de las aplicaciones modernas. La integración de tecnologías MEMS y SAW combinadas con la sinergia con la inteligencia artificial ha allanado el camino para filtros más eficientes, compactos y adaptables. A medida que la industria continúa superando los límites de lo que es posible en el diseño electrónico, los filtros de paso de banda sin duda desempeñarán un papel fundamental en la configuración del futuro del procesamiento de señales.
En resumen, nuestro viaje por el mundo de los filtros de paso de banda nos ha llevado desde los principios fundamentales de su funcionamiento hasta las últimas innovaciones que están impulsando el campo. Ya sea que sea un ingeniero que diseña sistemas de comunicaciones, un entusiasta del audio que perfecciona la calidad del sonido o un investigador que explora tecnologías de vanguardia, nunca se puede subestimar la comprensión de los filtros de paso de banda. Estén atentos a más avances en este campo dinámico a medida que continuamos explorando las infinitas posibilidades del procesamiento de señales.
Preguntas frecuentes
1. ¿Cómo elijo la frecuencia central adecuada para mi filtro de paso de banda?
Para elegir la frecuencia central, es necesario comprender los requisitos de la aplicación específica. Considere el rango de frecuencia de las señales que desea transmitir y elija una frecuencia central que coincida con la banda deseada.
2. ¿Qué importancia tiene el factor Q en el diseño de filtros de paso de banda?
El factor Q influye en la selectividad del filtro de paso de banda. Un factor Q más alto da como resultado un ancho de banda más estrecho y una mayor selectividad, pero debe considerarse cuidadosamente para evitar posibles compromisos en otros parámetros de rendimiento.
3. ¿Existen consideraciones para implementar filtros de paso de banda en aplicaciones de procesamiento de señales digitales?
Cuando se trata de procesamiento de señales digitales, es necesario tener en cuenta, entre otras cosas, la frecuencia de muestreo, el orden de los filtros y la complejidad computacional. La selección adecuada de estos parámetros garantiza la implementación efectiva de filtros de paso de banda digitales para el procesamiento de señales discretas.
