Al profundizar en el complejo mundo de la ingeniería eléctrica, los circuitos RLC son entidades enigmáticas que contienen la clave de innumerables maravillas de la ingeniería. El potencial de innovación reside en sus inductores y condensadores a medida que los ingenieros descubren la complejidad de su dinámica y aplicaciones. Embárcate en un viaje para descubrir los secretos del circuito RLC y echar un vistazo a las maravillas que esconde.

¿Qué es un circuito RLC?

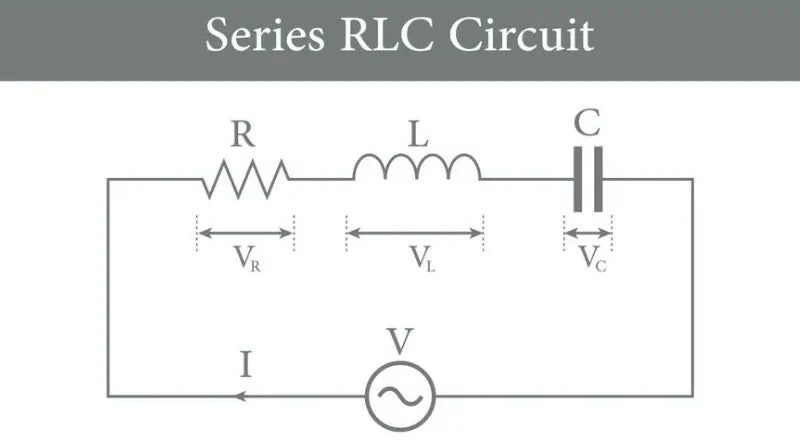

Circuito RLC

El corazón de los sistemas electrónicos es el circuito RLC, piedra angular de la ingeniería eléctrica. Consta de resistencias, inductores y condensadores e incorpora la interacción fundamental de estos componentes en la formación del flujo de corriente eléctrica. El circuito RLC sirve como canal de energía y exhibe un comportamiento dinámico influenciado por las propiedades únicas de sus componentes. Pero, ¿qué define exactamente a un circuito RLC y en qué se diferencia de sus componentes? Profundicemos en la esencia del circuito RLC y descifremos su esencia.

Comprender los componentes de un circuito RLC.

Los circuitos RLC constan de tres componentes principales: resistencias, inductores y condensadores. Cada componente juega un papel específico en la configuración del comportamiento del circuito:

  • Resistencias : Las resistencias dificultan el flujo de corriente en el circuito y disipan la energía eléctrica en forma de calor. Ayudan a controlar la resistencia y los efectos de amortiguación en el circuito RLC.
  • Inductores : Los inductores almacenan energía en forma de campo magnético cuando la corriente fluye a través de ellos. Se resisten a los cambios actuales y exhiben comportamientos como la autoinducción y la contrainducción.
  • Condensadores : Los condensadores almacenan energía eléctrica en un campo eléctrico. Resisten cambios de voltaje y tienen propiedades como capacidad y reactancia.

Análisis del circuito RLC

Análisis del circuito RLC

Impedancia : La impedancia de un circuito RLC determina su respuesta a la corriente alterna (CA). Es una cantidad compleja que incluye resistencia y reactancia. La impedancia de un circuito RLC se puede calcular mediante la siguiente fórmula:

Z = R 2 + ( X M ​– X C ​) 2

Z es la impedancia, R es la resistencia, y X C es la reactancia capacitiva.

Respuesta de frecuencia : los circuitos RLC responden de manera diferente a diferentes frecuencias de CA. Este comportamiento se caracteriza por la resonancia, donde el circuito alcanza la impedancia máxima a una frecuencia determinada. La frecuencia de resonancia ( de un circuito RLC se puede calcular mediante la siguiente fórmula:

La dinámica del circuito RLC.

Los circuitos RLC presentan un comportamiento dinámico determinado por la interacción de resistencias, inductores y condensadores. Comprender estas dinámicas es crucial para analizar el rendimiento del circuito y desarrollar sistemas optimizados. Echemos un vistazo a los aspectos más importantes de la dinámica del circuito RLC:

Régimen subamortiguado

En el régimen subamortiguado, el factor de amortiguación es menor que el crítico, lo que lleva a un comportamiento oscilatorio en el circuito. Si hay un cambio repentino en la señal de entrada, como: B. una función escalonada, el circuito responde con oscilaciones temporales antes de pasar a un estado estable. Estas oscilaciones decaen con el tiempo, pero el circuito exhibe un comportamiento periódico.

régimen sobreamortiguado

Por el contrario, la condición de sobreamortiguación ocurre cuando el factor de amortiguación excede el valor crítico. En este escenario, la respuesta del circuito está libre de oscilaciones y un acercamiento gradual al equilibrio caracteriza el comportamiento transitorio. El efecto de amortiguación domina el sistema y hace que la reacción decaiga exponencialmente sin movimiento oscilatorio.

Régimen críticamente silenciado

El estado críticamente amortiguado ocurre cuando el factor de amortiguamiento alcanza exactamente el valor crítico. Esto da como resultado el enfoque más rápido posible para lograr un equilibrio sin oscilaciones. La respuesta del circuito pasa rápidamente del estado inicial al estado estable, lo que minimiza el exceso y el tiempo de estabilización

Aplicaciones del circuito RLC

Aplicaciones del circuito RLC

Los circuitos RLC son componentes fundamentales en varias áreas de la tecnología y encuentran aplicación en diversos sistemas y dispositivos. Exploremos algunas áreas clave donde los circuitos RLC juegan un papel crucial:

electrónica

Los circuitos RLC se utilizan ampliamente en sistemas electrónicos y contribuyen a la funcionalidad de varios dispositivos:

  • filtro : Los circuitos RLC se utilizan en el desarrollo de filtros para pasar o atenuar selectivamente ciertas frecuencias de señales eléctricas. Encuentran aplicaciones en procesamiento de audio, sistemas de comunicación y análisis de señales.
  • Osciladores : los osciladores producen formas de onda periódicas en circuitos de reloj, sintetizadores de frecuencia y transmisores de radiofrecuencia. Los circuitos RLC forman los componentes principales de los osciladores y permiten una generación de frecuencia estable y precisa.
  • Amplificador : Los circuitos RLC se utilizan en amplificadores para aumentar la amplitud de las señales eléctricas manteniendo la integridad de la señal. Son una parte esencial de los amplificadores de audio, radiofrecuencia y de instrumentos.

Sistemas de comunicación

Las redes de comunicación dependen de circuitos RLC para el procesamiento, modulación y transmisión de señales:

  • Procesamiento de señales : el circuito RLC procesa y acondiciona señales eléctricas en sistemas de comunicación. Ayuda a filtrar ruidos no deseados, mejorar la calidad de la señal y garantizar una transmisión confiable.
  • Modulación : El circuito RLC modula señales para su transmisión a través de canales de comunicación. Admite técnicas como la modulación de amplitud (AM), la modulación de frecuencia (FM) y la modulación de fase (PM), lo que permite una transmisión de datos eficiente.
  • Líneas de transmisión : El circuito RLC modela el comportamiento de las líneas de transmisión y sirve como guía para el desarrollo y optimización de la infraestructura de comunicaciones. Ayuda a analizar la propagación de la señal, la adaptación de impedancia y la atenuación de la señal en los medios de transmisión.

Distribución de poder

Los circuitos RLC desempeñan un papel crucial en los sistemas de energía eléctrica, contribuyendo a la eficiencia, la estabilidad y la confiabilidad:

  • Corrección del factor de potencia : los circuitos RLC se utilizan para la corrección del factor de potencia en redes eléctricas y mejoran la eficiencia de los sistemas de distribución de energía. Reducen el consumo de energía reactiva, reducen las pérdidas de energía y mejoran el rendimiento del sistema.
  • Impedancia : los circuitos RLC facilitan la adaptación de impedancia entre fuentes de energía y cargas, optimizando así la eficiencia de la transferencia de energía. Garantizan la máxima potencia, minimizando reflexiones y pérdidas por incompatibilidad en líneas de transmisión.
  • Regulación de voltaje : los circuitos RLC se utilizan en circuitos de control de voltaje para estabilizar y regular los niveles de voltaje en los sistemas de energía. Ayudan a mantener una salida de voltaje constante, protegen equipos sensibles y garantizan un funcionamiento confiable.

En definitiva, los circuitos RLC desempeñan un papel indispensable en la electrónica, los sistemas de comunicación y la distribución de energía, impulsando la innovación y el progreso en diversas áreas tecnológicas. Su versatilidad y eficacia los convierten en componentes indispensables en las aplicaciones técnicas modernas.

Conclusión

En resumen, la dinámica de los circuitos RLC implica una interacción rica y compleja entre resistencias, inductores y condensadores que dan forma al comportamiento de los sistemas eléctricos en una amplia gama de aplicaciones. Ya sea controlando los rangos de oscilación de regímenes subamortiguados, el equilibrio gradual de escenarios sobreamortiguados o las transiciones sintonizadas de condiciones críticamente amortiguadas, los ingenieros están abriendo una amplia variedad de posibilidades para optimizar el rendimiento del circuito. Comprender las respuestas transitorias y de estado estable, junto con dominar el comportamiento dependiente de la frecuencia y los fenómenos de resonancia, permite a los diseñadores desarrollar sistemas que brinden eficiencia, estabilidad y confiabilidad.

A medida que avanza la tecnología, los conocimientos adquiridos a partir de la investigación sobre la dinámica de los circuitos RLC sirven como piedra angular para la innovación, impulsando el progreso en áreas que van desde la electrónica hasta los sistemas de comunicaciones y la distribución de energía. Comprender la complejidad de la dinámica de los circuitos RLC allana el camino para avances que darán forma al futuro de la ingeniería y la tecnología eléctricas.

Preguntas frecuentes

¿Cuál es el significado de la resonancia en los circuitos RLC?

La resonancia en los circuitos RLC es crucial porque permite una transferencia eficiente de potencia a una frecuencia específica. Este fenómeno se utiliza en varias aplicaciones, como sintonizar circuitos en radios y maximizar la transferencia de energía en sistemas eléctricos.

¿En qué se diferencian los circuitos RLC de los circuitos puramente resistivos?

A diferencia de los circuitos puramente resistivos, los circuitos RLC contienen inductores y condensadores, que introducen elementos reactivos que afectan la relación de fase entre voltaje y corriente. Este comportamiento dinámico conduce a fenómenos como la resonancia y la impedancia dependiente de la frecuencia.

¿Qué factores afectan la atenuación de un circuito RLC?

Factores como la resistencia, la inductancia y la capacitancia afectan la atenuación de un circuito RLC. Los factores externos, como la temperatura y las condiciones ambientales, también pueden afectar la atenuación y cambiar el comportamiento transitorio y estable del circuito.
