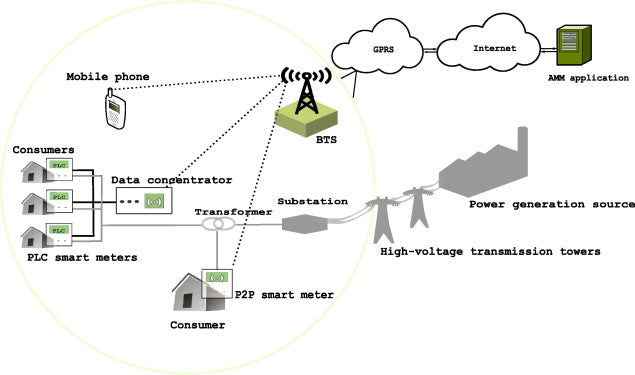

Sequence Network representa un enfoque integral y sofisticado para el análisis de sistemas de energía, que permite a los ingenieros y operadores obtener información valiosa sobre el comportamiento del sistema y tomar decisiones informadas en tiempo real. Sequence Network utiliza algoritmos avanzados y técnicas computacionales para mejorar la comprensión de la dinámica, la estabilidad y la confiabilidad de los sistemas de energía.
La red secuencial y la estabilidad del sistema eléctrico.
La compleja red de una red eléctrica se basa en una variedad de componentes interconectados para garantizar un suministro de energía confiable y eficiente. Entre estos elementos importantes, la red de secuencia es un elemento crucial para mantener la estabilidad y resiliencia del sistema. Sirve como columna vertebral del análisis de la red eléctrica; Las redes secuenciales desempeñan un papel crucial en la comprensión del comportamiento de las redes eléctricas durante fallas y perturbaciones. Al analizar la compleja interacción de los componentes de secuencia positiva, negativa y cero, este artículo examina el profundo impacto de la red de secuencia en el funcionamiento de las redes eléctricas. Desde mejorar la detección y el aislamiento de fallas hasta optimizar los sistemas de protección, la influencia de las redes secuenciales impregna todos los aspectos de la gestión de la red eléctrica, asegurando el flujo continuo de energía en nuestro mundo moderno.
Tipos de redes de secuencia
El estudio del método de errores asimétricos a componentes simétricos se puede realizar fácilmente utilizando una red secuencial en un sistema eléctrico . Una red de secuencia en un flujo de secuencia específico en una red de energía específica es el camino para el flujo de ese flujo en los planos. Consiste en las impedancias presentadas a esta secuencia de corriente en el sistema. Como hay tres corrientes de secuencia llamadas corrientes de secuencia positiva, negativa y cero,
En la red eléctrica dada, hay tres redes de secuencia como se muestra a continuación:
-
Cosistema
-
sistema de contador
-
Red de secuencia cero.
Red de secuencia positiva en la red eléctrica.
En un sistema energético dado, el cosistema muestra todas las partes del proceso corrientes positivas del sistema en los planos. Está representado por un gráfico lineal que consta de las impedancias suministradas a la secuencia positiva de un sistema de energía determinado.
Se pueden tener en cuenta los siguientes puntos:
-
Cada generador del sistema está representado por el voltaje producido en serie con la reactancia y resistencia correspondientes.
-
Las impedancias limitadoras de corriente entre el neutro del generador y tierra no permiten el paso de la corriente de secuencia positiva y no están incluidas en la red de secuencia positiva.
-
Por simplicidad, se desprecian todas las resistencias y corrientes magnetizantes de cada transformador.
-
Las capacitancias y resistencias transversales generalmente se desprecian en las líneas de transmisión.
-
Las cargas del motor se integran en la red como fuerza electromotriz generada en serie con la correspondiente reactancia.
Red de secuencia negativa en la red eléctrica.
El sistema de contador muestra todos los caminos para las corrientes de secuencia negativa en un sistema de energía determinado . También está representado por un gráfico de líneas y consta de las impedancias presentadas a las corrientes de secuencia negativa.
En la red eléctrica, la red de secuencia negativa se puede obtener fácilmente a partir de la red de secuencia positiva con las siguientes modificaciones:
-
Omitir las fuerzas electromotrices de generadores y motores trifásicos en la red del sistema positivo. La razón de esto es que estos dispositivos solo generan voltajes de secuencia positiva.
-
Si es necesario, cambie las impedancias que representan las máquinas rotativas en el sistema de secuencia positiva. Esto se debe a que los contadores de impedancia de las máquinas rotativas generalmente difieren de los de impedancia positiva del sistema.
-
Impedancias limitadoras de corriente Los generadores que conducen entre el conductor neutro y tierra no conducen corriente de secuencia negativa y no están incluidos en la red de secuencia negativa.
-
Las impedancias de secuencia negativa tienen el mismo valor que las impedancias de secuencia positiva correspondientes en dispositivos estáticos como líneas de transmisión y transformadores.
Sistema de red cero
En un sistema energético determinado, las redes de secuencia cero muestran todos los caminos para un flujo de corriente cero. Las redes de corriente cero dependen del tipo de conexiones de los devanados trifásicos de los componentes del sistema. En relación con las redes de corriente cero se deben observar los siguientes puntos:
-
Las corrientes cero solo fluyen si hay un camino de retorno, es decir, un camino de Neutro a tierra u otro punto neutro en el circuito .
- En un sistema sin camino de retorno para corrientes de resistencia cero, estas corrientes no pueden existir.
Bus de referencia para redes secuenciales
Al diseñar redes de secuencia, es imperativo especificar la referencia potencial donde se deben tener en cuenta todas las caídas de tensión de secuencia. Para ello debemos prestar atención a los siguientes puntos:
-
Para redes con secuencia positiva o negativa, se considera como carril de referencia el conductor neutro del generador. Esto es lógico porque los componentes de la secuencia positiva o negativa representan los conjuntos equilibrados. Por lo tanto, todos los puntos neutros deben tener el mismo potencial para todas las corrientes de secuencia positiva o negativa.
-
En una red de secuencia cero, el carril de referencia es la tierra del generador.
