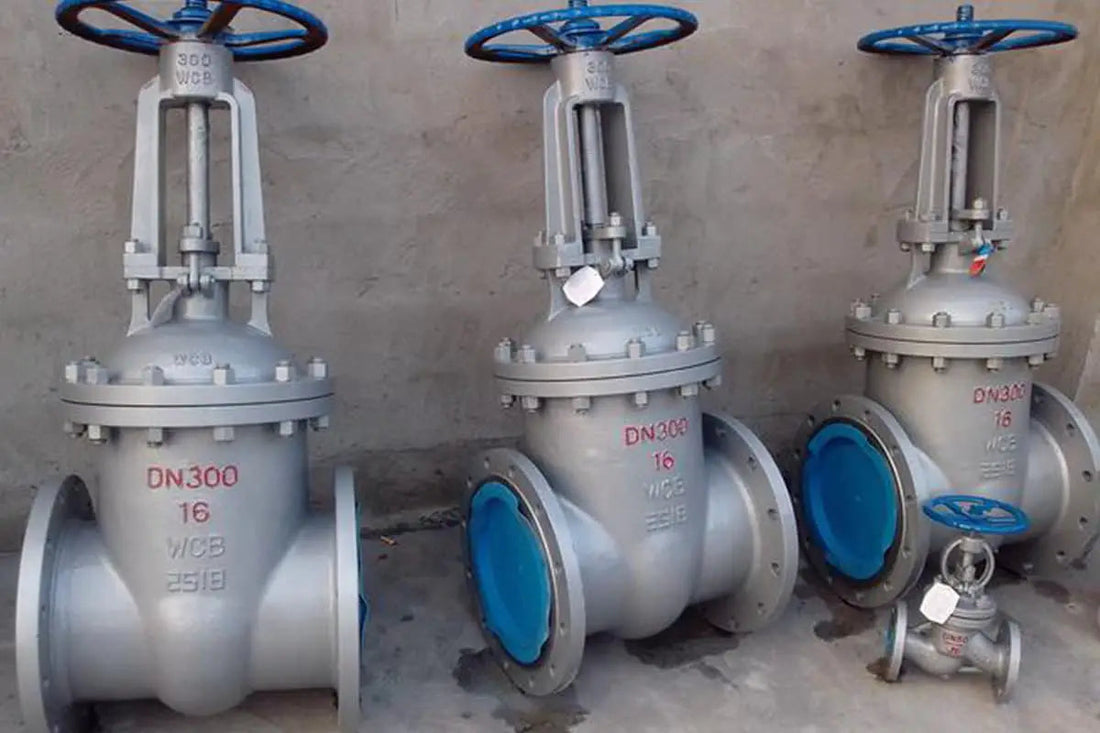

¿Qué son las válvulas de compuerta?
Una válvula de compuerta se refiere a una válvula en la que el miembro de cierre (compuerta) se mueve verticalmente a lo largo del eje del paso. Se utiliza principalmente para cortar la mitad de la tubería, es decir, para estar completamente abierta o completamente cerrada.
Generalmente, las válvulas de compuerta no son adecuadas para regular el caudal. Dependiendo del material de la válvula, se puede utilizar a baja temperatura y baja presión, así como a alta temperatura y alta presión.
Sin embargo, las válvulas de compuerta generalmente no se utilizan en tuberías que transportan medios como lodos.
Ventajas de las válvulas de compuerta
1) Baja resistencia a los fluidos;
2) Se requiere un par pequeño para abrir y cerrar;
3) Se puede utilizar en tuberías de red anular donde el medio fluye en dos direcciones, lo que significa que la dirección del flujo del medio no está limitada;
4) Cuando está completamente abierta, la erosión de la superficie de sellado por el medio de trabajo es menor que la de la válvula de globo;
5) Una estructura de carrocería relativamente simple y buena capacidad de fabricación;
6) Una longitud de cuadro relativamente corta.
Desventajas de las válvulas de compuerta.
1) Grandes dimensiones y altura de apertura, que requieren un gran espacio de instalación;
2) Mayor desgaste relativo de la superficie de sellado durante la apertura y el cierre, lo que puede provocar riesgos a altas temperaturas;
3) La mayoría de las válvulas de compuerta tienen dos superficies de sellado, lo que aumenta la dificultad de procesamiento, rectificado y mantenimiento;
4) Horarios prolongados de apertura y cierre.
Tipos de válvulas de compuerta
1. Según la construcción de la puerta, se puede dividir en:
1) Válvula de compuerta paralela:
La superficie de sellado es paralela a la línea central vertical, es decir, la válvula de compuerta con dos superficies de sellado paralelas.
2) Válvula de compuerta de cuña:
La superficie de sellado forma un cierto ángulo con la línea central vertical, es decir, la válvula de compuerta con dos superficies de sellado en forma de cuña.
Entre las válvulas de compuerta de cuña, hay tipos de compuerta simple, de compuerta doble y de compuerta elástica. Las válvulas de compuerta de servicio pesado tienen estructuras simples y un uso confiable, pero requieren mayor precisión para el ángulo de la superficie de sellado, lo que dificulta el procesamiento y el mantenimiento, y son susceptibles de atascarse durante los cambios de temperatura.
Las válvulas de compuerta doble se utilizan con mayor frecuencia en tuberías de agua y vapor.
Sus ventajas son: menores requisitos de precisión para el ángulo de la superficie de sellado, es menos probable que los cambios de temperatura causen acuñamiento y el desgaste de la superficie de sellado se puede compensar con una junta.
Sin embargo, esta estructura tiene más piezas y es propensa a adherirse a medios pegajosos, dañando el sello.
Lo más importante es que los deflectores superior e inferior tienden a oxidarse después de un uso prolongado y la puerta puede caerse.
La válvula de compuerta con sello de asiento elástico tiene las ventajas de una estructura simple y un uso confiable de una válvula de compuerta de cuña única, y puede producir una pequeña cantidad de deformación elástica para compensar la desviación en el ángulo de la superficie de sellado durante el procesamiento, lo que mejora la procesabilidad y es ahora ampliamente adoptado.
2. Según la construcción del vástago de la válvula, las válvulas de compuerta se pueden dividir en:
1) Válvula de compuerta de vástago ascendente:
La tuerca del vástago de la válvula está en la tapa o soporte de la válvula. La subida y bajada del vástago de la válvula se logra girando la tuerca del vástago de la válvula al abrir y cerrar la compuerta.
Esta estructura es beneficiosa para la lubricación del vástago de la válvula y el grado de apertura y cierre es evidente, por lo que se utiliza ampliamente.
2) Válvula de compuerta de vástago no ascendente:
La tuerca del vástago de la válvula está dentro del cuerpo de la válvula y entra en contacto directo con el medio. La compuerta se abre y se cierra girando el vástago de la válvula.
La ventaja de esta estructura es que la altura de la válvula de compuerta siempre sigue siendo la misma, por lo que el espacio de instalación es pequeño y adecuado para válvulas de compuerta con gran diámetro o limitaciones de espacio.
Este tipo de estructura debe tener un indicador de apertura y cierre para indicar el grado de apertura y cierre. La desventaja de esta estructura es que la rosca del vástago de la válvula no se puede lubricar y recibe directamente corrosión media, que es fácil de dañar.
Aplicaciones de válvulas de compuerta
1. Tuberías de distribución de petróleo y gas natural. Las válvulas de compuerta plana con orificios guía también son convenientes para la limpieza de tuberías.
2. Tuberías de entrega y equipos de almacenamiento de petróleo refinado.
3. Dispositivos de boca de pozo para la extracción de petróleo y gas natural, también conocidos como válvulas de árbol utilizadas en la extracción de petróleo.
4. Tuberías con partículas en suspensión.
5. Tuberías de distribución de gas urbano.
6. Proyectos de abastecimiento de agua.
