La tecnología de corte y unión es un cluster tecnológico importante en el sistema industrial.
El procesamiento láser es una de las joyas más brillantes de este grupo tecnológico.
Especialmente en la actual Industria 4.0 y la fabricación inteligente, algunas personas incluso consideran que el procesamiento láser es el vínculo más natural con la fabricación inteligente entre todas las tecnologías de corte y unión.
Así que profundicemos en todo este tema de la industria del láser actual y resumamos sistemáticamente la historia del desarrollo de la industria del láser de fibra.
La historia de la industria y la tecnología es un referente y un trasfondo importante que no deben perder quienes luego caminan solos en la industria y el emprendimiento.
Primero, repasemos y resumamos los conceptos básicos de los láseres .
Al láser se le ha llamado “la luz más brillante, el cuchillo más rápido, la regla más precisa”.
El nombre inglés "Laser", concretamente Light Amplification by Stimulated Emission of Radiation (LASER), se considera uno de los mayores inventos científicos y tecnológicos del siglo XX.
El principio científico del láser "Emisión estimulada de radiación" fue propuesto por Albert Einstein en 1917; la teoría de la "emisión espontánea y estimulada" se considera basada en la física de la tecnología láser moderna.
Einstein señaló que una partícula con un alto nivel de energía E2, cuando la frecuencia del fotón incidente V = (E2-E1)/h (h es la constante de Planck), la partícula, con cierta probabilidad, saltará rápidamente del nivel de energía E2. Al nivel de energía E1, cuando se irradia un fotón extraño con la misma frecuencia, fase, estado de polarización y dirección de propagación que los fotones, esto se llama radiación de excitación.
¿Entiendes lo que esto significa?
Un fotón es exactamente igual a otro. ¿Qué harán estos dos fotones a continuación?
Así es, estos dos buscaron otras partículas para disparar, haciendo cuatro en total.
El proceso es como una reacción en cadena de una explosión nuclear, en la que el número de fotones aumenta rápidamente, equivalente a la amplificación de la señal luminosa original.
El láser no se fabricó hasta 1960, cinco años después de la muerte de Einstein, cuando propuso la teoría de la “emisión espontánea y estimulada”.
¿Por qué tomó tanto tiempo?
Por la “absorción estimulada” propuesta en el artículo de Einstein.
Un fotón podría impactar una partícula en el nivel de energía E1, transformarla a un nivel de energía E2, desaparecer por sí solo y se perdería la llamada reacción en cadena.
Para los materiales en general, las partículas absorbidas estimuladas son mayores que las partículas excitadas (más E1 que E2 a niveles de energía más bajos), por lo que la intensidad de la luz que pasa no se amplificará, sino que se reducirá.
Para producir un láser, la condición clave es que la "inversión del número de partículas", las partículas de alta energía sean más que las de baja energía.
Pero no es tan difícil, si nos remontamos a la década de 1930, los físicos lograron hacerlo.
Pero los científicos no pensaron en hacer esto porque no tenían suficiente integración entre la teoría óptica y la tecnología en la década de 1930; después de todo, hubo muchos otros descubrimientos importantes.
Esto complica un poco la invención del láser. Fue el “Maser” (amplificador de microondas) el que se desarrolló primero y luego se creó el “Laser”.
La foto de arriba es un clásico, con Townes a la izquierda y su alumno Gordon a la derecha, frente a un Maser (excitador de microondas).
Tenga en cuenta que el que está al fondo en el extremo derecho es un hombre chino, Wang Tianliang, quien luego regresó a China y fundó el Laboratorio de Espectroscopia en el Instituto de Física Matemática de Wuhan.
Esto significa que Townes es el creador del Maser y algunos también lo conocen como el inventor del láser.
Sin embargo, los científicos también discuten la posición del inventor del láser.
Townes, que trabajó en los Laboratorios Bell durante la Segunda Guerra Mundial, trabajó en los principios y el diseño del radar.
Como resultado, Townes se interesó en la creación de microondas y espectroscopia molecular (el radar usa microondas y ahora los teléfonos celulares, Wi-Fi y otras comunicaciones inalámbricas usan microondas).
Después de la Segunda Guerra Mundial, Townes se mudó a la Universidad de Columbia, y fue por construir el primer excitador de microondas (Maser) del mundo que Townes ganó el Premio Nobel de Física en 1964.
Naturalmente, Townes quería construir un excitador de microondas de longitud de onda corta (Maser).
Si paso a paso es, onda milimétrica, onda submilimétrica, infrarrojo lejano, infrarrojo medio, infrarrojo cercano, luz visible e incluso luz ultravioleta.
Townes también ha estado trabajando en esta dirección.
Sin embargo, se encontraron dificultades con las ondas milimétricas y submilimétricas, y de todos modos era difícil tener éxito, por lo que el plan era darse por vencido por ahora y recurrir primero a la luz visible, lo que podría ser fácil y significativo.
Junto con su cuñado Sholoh, Townes desarrolló una teoría sobre cómo implementar este excitador de microondas (Maser) en el rango visible, que ha tenido mucha influencia.
Dirigieron la luz emitida por una lámpara de neón hacia un cristal de tierras raras, y el cristal emitió una luz brillante que se acumulaba constantemente.
De hecho, el excitador de microondas de luz visible (Maser), es el Láser.
Esto preparó el escenario para la invención del láser.
En ese momento salió de la carretera un joven, Mayman, que se interesó mucho y también se puso en contacto con Townes para crear el láser.
Lamentablemente, no fue aceptado en el equipo revolucionario. Sin embargo, Mayman abrió su propia cocina y fabricó el láser en 1960.
La imagen de arriba muestra un láser de rubí fabricado por Mayman.
Mayman usa un tubo de flash de alta intensidad para excitar el rubí. La clave aquí es tener una “cavidad de resonancia óptica”, donde la luz pasa a través del cristal con un aumento modesto, pero si se coloca un reflector en ambos extremos y la luz se magnifica constantemente hacia adelante y hacia atrás, es increíble.
Una pieza del reflector, con un poco menos de capa plateada, pierde parte de la luz y sale el conocido y excelente láser unidireccional.
Merman es uno de los recolectores de melocotones más rápidos.
Townes y otros ciertamente no estaban muy convencidos y Townes ganó el Premio Nobel en 1964 y su nivel fue reconocido.
Se plantaron así las semillas de la polémica sobre quién fue el inventor del láser.
Así como Edison luchó contra Tesla y Westinghouse por la corriente eléctrica, no faltan peleas y rivalidades en la comunidad científica.
Y son estas rivalidades las que han impulsado el progreso humano.
En la década de 1960, cuando el mundo estaba dividido en dos campos, el socialismo versus el capitalismo, la comunidad del láser, naturalmente, no se desarrollaría sin la Unión Soviética.
En 1964, por el láser, lo recibieron los dos físicos soviéticos que ganaron el Premio Nobel al mismo tiempo que Townes: Nikolai Basov y Alexander Prokhorov.
Todos conocemos la historia del líder soviético Khrushchev que se quitó los zapatos y golpeó la mesa en la reunión de la AGNU de 1960.
Deberíamos saberlo: detrás de la fuerza y el dominio de los políticos se esconde un poder nacional que lo abarca todo.
En ese momento, la Unión Soviética era la mejor del mundo no sólo en armas nucleares y aeroespaciales, sino también en ciencias básicas como los láseres.
Ésta era la confianza de Jruschov.
El físico soviético Basov propuso láseres semiconductores que desarrollaron el artefacto posterior: el láser de fibra.
Basov (derecha) y Prokhorov (izquierda) llevan a Townes (centro) a visitar su laboratorio.
Al igual que el equipo de Townes, Basov y Prokhorov también crearon un "Maser" en 1955: un excitador de microondas que utiliza un haz molecular de amoníaco y, naturalmente, pensaron en los láseres.
La contribución de Basov es que publicó un artículo en 1958 y presentó la idea de utilizar semiconductores para producir láseres (la descripción teórica de la "inversión del número de partículas" en los semiconductores), y en 1961 publicó uniones PN de "inyección de portador". Article, y en 1963 creó un láser semiconductor de unión PN (los estadounidenses lo crearon por primera vez según el principio que propuso).

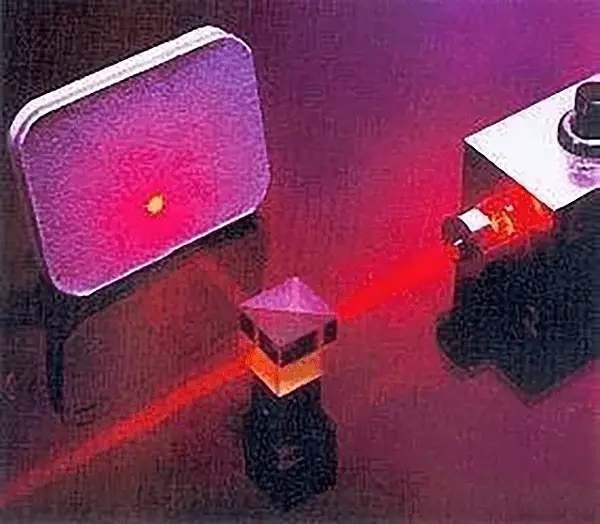

Los láseres semiconductores no son tan famosos como los láseres de rubí que aparecen en los libros de texto, pero los expertos son claramente conscientes de la importancia teórica de los láseres semiconductores y el potencial es mucho mayor, por lo que el triple empate para el Premio Nobel fue para dos soviéticos. y uno. Americano.
Las ventajas de los láseres semiconductores son numerosas:
- Electrones directamente en fotones, con una eficiencia de conversión electroóptica superior al 50%, muy superior a otros tipos de láseres.
- Mayor vida útil de más de 100.000 horas, mucho más que otros tipos;
- Los semiconductores también pueden modular la salida, algo que otros tipos no pueden hacer.
- Pequeños, ligeros y económicos, los semiconductores son más baratos que materiales como los rubíes.
El láser es una tecnología poco común que se volvió práctica inmediatamente cuando se inventó y utilizó para cirugía en 1961.
Debido a que las características del láser son muy llamativas, todos los fotones de coherencia son particularmente buenos, apuntando en una dirección, la energía aplicada a un punto puede ser un millón de veces más brillante que el sol.
Se puede utilizar un láser de mayor potencia para cortar y procesar.
Hay muchos usos para cortar, soldar, medir y marcar. Se utiliza en numerosas industrias como comunicaciones, procesamiento industrial, tratamientos médicos y belleza, reemplazando constantemente los procesos tradicionales.
En este punto hay que mencionar a China.
Este año se cumple el 40º aniversario de la reforma y apertura de China, y 40 años de logros no son un castillo en el aire creado desde cero.
La Nueva China estableció una base industrial completa y una inversión en ciencias básicas en los primeros 30 años, que es la base de la reforma económica y el despegue de los últimos 40 años.
Un año después de la construcción del láser en Estados Unidos, en el otoño de 1961, Wang Zhijiang, un joven investigador del Instituto de Óptica y Mecánica de Changchun, construyó el primer láser de China en 1961 bajo la dirección de su maestro, el académico Wang Daheng. .
El padre de la óptica china – Académico Wang Daheng

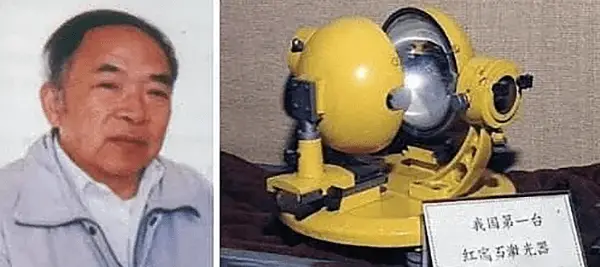

El padre de los láseres chinos: Wang Zhijiang y Ruby Laser
El primer láser de China está disponible, pero el nombre aún no está disponible.
Al igual que una pareja joven que ha dado a luz a su primer hijo, siempre esperan encontrar un anciano respetable que le ponga nombre.
En octubre de 1964, el departamento editorial de la revista "Inteligencia de emisión estimulada óptica" (anteriormente conocida como "Especial de amplificación cuántica de luz") patrocinada por el Instituto de Óptica y Mecánica de Changchun de la Academia de Ciencias de China le escribió a Qian Xuesen, pidiéndole que dale al LÁSER un nombre chino y Qian Xuesen sugirió un nombre chino para “激光”.
En diciembre del mismo año, Shanghai celebró la 3ª Conferencia Académica sobre Amplificadores Ópticos Cuánticos, presidida por Yan Jici. Después de una discusión, la propuesta de Qian Xuesen fue adoptada formalmente y la abreviatura en inglés LASER para “amplificación de luz por emisión estimulada de radiación” se tradujo oficialmente como “激光”.
Posteriormente, la revista “Optical Stimulated Emission Intelligence” también cambió su nombre a “Laser Intelligence”.
El desarrollo de la ciencia y la tecnología sigue un concepto paso a paso desde la formulación de conceptos básicos hasta el establecimiento de teorías básicas y el surgimiento de productos de laboratorio.
De hecho, sólo después de que se industrialice podrá servir a la humanidad y rejuvenecerse.
Este es el caso de la tecnología láser.
En el mercado industrial, los primeros láseres industriales utilizados para el procesamiento de materiales fueron principalmente láseres de gas y láseres de cristal.
Láser de gas, el representante típico es el láser de CO 2 .
El representante del láser de cristal es el láser YAG, YAG se refiere al granate de itrio y aluminio con adición de neodimio o iterbio.

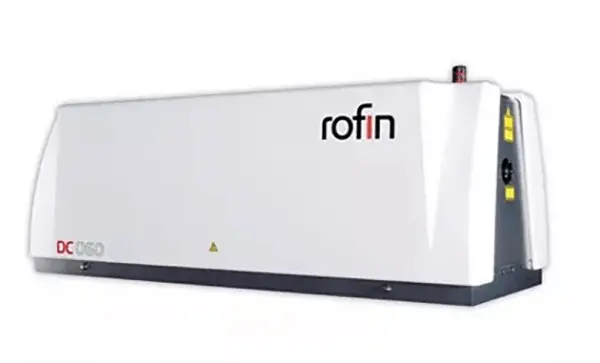

Hoy en día, el láser de placas de CO de Rofin Laser 2 todavía tiene una gran cuota de mercado.

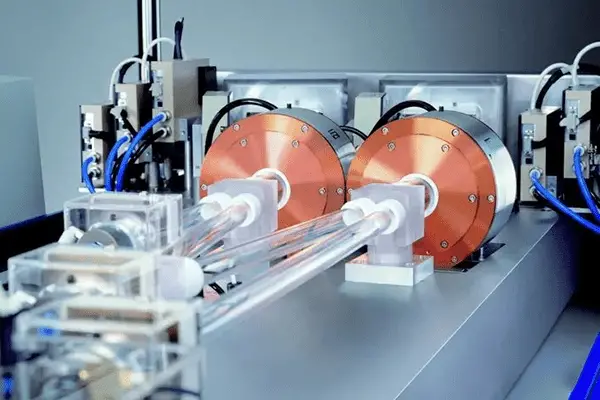

La máquina láser de CO2 utiliza CO2 como material de trabajo para generar radiación láser, y los gases auxiliares nitrógeno y helio también se cargan en el tubo de descarga.
Cuando se aplica un alto voltaje al electrodo, se genera una descarga de luz en el tubo de descarga, lo que hace que las moléculas de gas liberen luz láser y la energía se amplifica para formar un rayo láser.
El láser YAG necesita utilizar un tubo de criptón o xenón como “lámpara de bomba” para emitir luz que brilla sobre el cristal Nd:YAG para generar luz láser.
El espectro de emisión de la lámpara de bombeo es un espectro continuo de banda ancha. Los iones Nd solo absorben unos pocos picos espectrales y la mayor parte de la energía espectral no absorbida se convierte en energía térmica, por lo que la tasa de utilización de energía es baja.
Los láseres de CO 2 y YAG tienen varias desventajas, pero cada uno también tiene sus propias ventajas.
Por ejemplo, el láser de alta potencia producido sigue siendo muy útil en la industria.
El láser semiconductor tiene muchas ventajas, pero tiene una debilidad fatal: ¡la calidad de la luz láser emitida no es buena!
El haz de salida del láser de cristal es de alta calidad y tiene una alta coherencia temporal y espacial. Afirma emitir un rayo láser hacia la Luna con un punto a sólo 2 kilómetros de distancia.
El ancho de línea espectral y el ángulo de divergencia del haz de los láseres semiconductores son varios órdenes de magnitud mayores que los de los láseres de cristal.

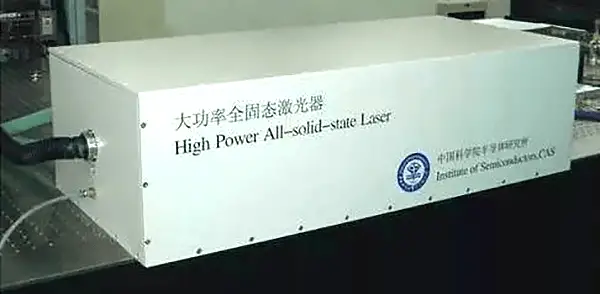

Por lo tanto, los primeros láseres semiconductores se utilizan generalmente como fuentes de luz de bombeo. Por ejemplo, dejemos que el láser semiconductor sea la bomba del láser de cristal y combine las ventajas de los dos.
La fuente de luz emitida por el láser semiconductor, después de ser “optimizada” por el láser de cristal, forma un haz de alta calidad y luego lo emite.
Por ejemplo, el disco láser desarrollado por TRUMPF siguió este camino.
Los láseres de disco de la serie TruDisk tienen las ventajas de los láseres de estado sólido y de los láseres de diodo.
Su disco garantiza la calidad del haz del láser de estado sólido y también tiene la alta energía y alta eficiencia del láser de diodo como fuente de bombeo.
Hablando de eso, compararé el rendimiento básico de cuatro láseres industriales comunes (incluido el láser de fibra protagonista actual).
El poder omnicomprensivo de los láseres de fibra es realmente glamoroso e impresionante.
Tabla 1 Comparación del rendimiento básico de 4 láseres industriales comunes
| Artículo | láser de CO2 | láser YAG | Láser de disco | láser de fibra |
|---|---|---|---|---|
| Eficiencia de conversión fotoeléctrica | 10% | 3% | 15% | 30% |
| Potencia máxima de salida | 20kW | 6kW | 8kW | 50 kilovatios |
| Calidad del haz BPP (4/5kW) | 6 | 25 | 8 | 2.5 |
| Vida útil de la bomba de diodo | 5000H | 1000H | 10000H | 100000H |
| Costo de operación y mantenimiento (4/5kW) | 20 RMB/hora | 35 RMB/hora | 8 RMB/hora | 2 RMB/hora |
A menudo hay ejemplos en la industria.
La antigua generación de productos cultiva el mercado, se cambia el proceso y luego la nueva generación de productos logra mejoras de eficiencia.
Los láseres de fibra surgieron en este escenario para mejorar la eficiencia.
Con la invención del láser de fibra y su lanzamiento al mercado, algunas personas duplicaron su valor y se hicieron famosas.
Esta es la llamada tobera técnica, y la primera persona que hizo esta tobera y se sentó en ella fue el ruso Valentin Gapontsev.
Valentin Gapontsev
¿Por qué Gapenchev hace una tobera y se sienta en ella?
Gapenchev nació en 1939. Es un científico destacado en el campo de la física de materiales láser y director del Laboratorio de Investigación en Ingeniería de Radio y Ciencias Electrónicas de la Academia de Ciencias Soviética. Tiene una auténtica formación técnica soviética.
La Unión Soviética y los rusos después de la desintegración parecen tener dificultades para gestionar sus negocios, ¡pero Gapenchev lo hará!
En la década de 1990, cuando la Unión Soviética se desintegró, toda la economía comenzó a sufrir un golpe devastador e incluso se desintegró. La razón por la que los vaqueros son vaqueros es que siempre pueden escapar de las trampas de la historia.
Dado que el objetivo de luchar por el socialismo durante 50 años desapareció con la desintegración de la Unión Soviética, Nagapenchev tendrá que afrontar un nuevo entorno histórico y un nuevo proceso histórico.
En 1990 fundó IPG Photonics.
En 2006, cotizó en Nasdaq (IPGP). En 2017, los ingresos fueron de 1.400 millones de dólares y el valor de mercado actual es de 6.000 millones de dólares. Es la empresa de láseres de fibra más conocida de la industria.
IPG tiene su sede en Massachusetts y fábricas en Estados Unidos, Alemania, Rusia e Italia.
Gapenchev posee casi la mitad de las acciones de IPG y es multimillonario, aunque a sus 79 años sigue siendo presidente y director general del consejo de administración de la empresa.
En 2009, Gapenchev acompañó al presidente Medvedev y al ministro de Transporte Sokolov a visitar la base de producción de IPG en Rusia.
En 2009, Gapenchev recibió el premio Arthur Scholo de la Asociación Estadounidense de Láser, que es un reconocimiento de la industria por sus logros académicos.
En 2010, Gapenchev ganó el Premio Nacional Ruso de Ciencia y Tecnología, el más alto honor para la ciencia y tecnología rusas.
De hecho, Gapenchev tiene doble ciudadanía de Estados Unidos y Rusia.
Se puede decir que fue un científico genio que combinó hábilmente los genes de los científicos soviéticos con el mercado de capitales estadounidense bajo los cambios de la historia mundial.
Entonces, ¿cómo Gapenchev hizo su fortuna con los láseres de fibra a lo largo de la historia y aún así se ganó el honor?
Tenemos que volver al láser de cristal con el láser semiconductor como fuente de luz para la bomba mencionada anteriormente.
En términos generales, los cristales voluminosos absorben fotones de alta energía con longitudes de onda cortas y los convierten en fotones de baja energía con longitudes de onda más largas. Parte de la energía siempre se convierte en energía térmica en una transición no radiativa.
Si esta parte de la energía térmica no se puede disipar en el cristal masivo, será fatal y se quemará en poco tiempo, por lo que el problema de la disipación de calor es muy importante.
Si el cristal en masa se puede convertir en una tira delgada, el área de disipación de calor será muy grande, lo que puede resolver el problema. En realidad, así es como se ve una fibra óptica.
Alguien fabricó un láser de vidrio en 1964. El cristal utilizaba fibra óptica, aunque la fuente de luz no era un láser semiconductor.
Sin embargo, la fibra óptica en sí no se desarrolló en ese momento, los defectos eran muy grandes y la fuente de luz era difícil enfocar la fibra óptica, por lo que no hubo avances en esta ruta durante más de 20 años.
En la década de 1980, los láseres semiconductores como las bombas hicieron grandes avances, y las fibras ópticas también hicieron grandes avances con el desarrollo de las comunicaciones en red, y las condiciones técnicas de los láseres de fibra maduraron gradualmente.
En 1987, la Universidad de Southampton en el Reino Unido y los Laboratorios Bell en los Estados Unidos demostraron la viabilidad de un amplificador de fibra dopado con erbio y lograron un importante avance científico.
Pero el avance industrial se logró después de muchos años de insistencia en el IPG fundado por Gapenchev en 1990.
Los láseres de fibra son de alta tecnología e involucran múltiples disciplinas.
Se debe aumentar la potencia del láser semiconductor bombeado y mejorar continuamente el rendimiento de amplificación de la fibra.
El truco para mejorar la fibra óptica es agregarle varios elementos de tierras raras.
IPG es una empresa de alta tecnología típica de los países occidentales, su investigación y desarrollo no son simples y la tasa de ganancia de sus productos alcanza el 50-60%.
Los láseres de fibra tienen varias de las ventajas de los láseres semiconductores y las ventajas de calidad del haz alto de los láseres de cristal.
Desde el punto de vista industrial, las ventajas de los láseres de fibra son evidentes de un vistazo en comparación con los láseres de CO 2 y los láseres YAG, y las ventajas son tan grandes que no hay nada comparable.
Los láseres de fibra tienen una calidad de haz absolutamente ideal, así como una eficiencia de conversión ultra alta de los láseres semiconductores, y no requieren ningún mantenimiento, al igual que las fibras ópticas y las luces LED, con alta estabilidad y tamaño pequeño. Realmente es un producto perfecto.
Por supuesto, los nuevos productos de alta tecnología tienen una desventaja: son caros.
En este mundo, siempre que un producto encuentre un mercado en China, definitivamente se venderá bien.
No importa cuán caro sea el producto, siempre que pueda industrializarse en China, el costo siempre podrá mantenerse bajo.
Llegados a este punto, cabe mencionar a otro chino que controla la industria del láser de fibra: se trata de Gao Yunfeng.
En 1996, Gao Yunfeng fundó Han's Laser.
Para ingresar al mercado, los láseres de fibra producidos por IPG deben integrarse en diversos equipos de procesamiento láser, como varias "máquinas de marcado láser" y "máquinas de corte por láser".
Han's Laser encontró un modelo de cooperación con IPG y compró láseres de fibra para fabricar máquinas de procesamiento.
Aunque los láseres IPG son costosos, una vez integrado el sistema, toda la máquina reducirá el costo y funcionará bien.
Por ello, la aplicación de los láseres de fibra ha prosperado en China y toda la cadena industrial se desarrolla continuamente.
En 2018, IPG y Han's Laser fueron elegidos unidades rectoras de la Laser Society of America.
La Laser Society of America (LIA) transmitió en la pantalla digital del mundialmente famoso edificio Thomson Reuters en Times Square, Estados Unidos: “Con motivo de su 50 aniversario, la LIA quisiera agradecer a Coherent, Han's Laser, IPG Photonics y a TRUMPF por su apoyo. .”
Incluso ahora, el principal mercado para los BPI sigue siendo China.
En 2018, el 49% de las ventas de IPG dependieron del mercado chino.
En 2017, el valor de mercado de IPG alcanzó más de 6 mil millones de dólares estadounidenses, mientras que el valor de mercado de Han's Laser alcanzó los 55 mil millones de yuanes.
Los dos son simplemente un par de hermanos.
Está claro que la actual guerra comercial entre China y Estados Unidos ha afectado a las acciones de alta tecnología.
Esta pregunta pertenece al entorno general y está más allá del alcance de este artículo.
Hace más de 20 años, en el contexto de la desintegración de la Unión Soviética, la globalización económica y el despegue de la industria china, la industria del láser de fibra creó el IPG y Han's Laser.
Ahora, 20 años después, ¿dónde está la industria del láser de fibra?
En China, si se dice que el IPG más repugnante es Wuhan Raycus.
Min Dapeng, un médico que permaneció en los EE. UU., Raycus lanzó su primer conjunto de láseres de fibra pulsada de 10 W en 2008 a láseres de fibra de 20 kW en 2018.
Desde la perspectiva de IPG, Raycus ha destruido locamente el mercado.
Redujeron los precios y luego los redujeron, operando con un pequeño margen de beneficio, lo que perjudicó los precios del mercado.
Cada año, el precio de Ruike cae casi un 50% o más, lo cual es increíble.
En 2010, IPG puede vender un láser de fibra de 20 vatios por más de 150 mil. Ahora la oferta de Raycus es de 8.800 y IPG no puede competir.
Finalmente, incluso el buen hermano de IPG, Han's Laser, comenzó a usarlo.
Dicen que el truco es muy sencillo. Haga que un fabricante nacional solicite algunos láseres de fibra para su uso, permítales abrir la definición de la interfaz, encontrar algunas personas que copien el éxito y luego dejar de comprar.
Por lo tanto, en opinión del IPG, los chinos han destruido efectivamente el mercado.
Por supuesto, si las nalgas están en diferentes posiciones, dirán cosas diferentes.
En ese momento, el desarrollo de tecnología láser de vanguardia representaba un tercio del mundo en China.
Desde el punto de vista de China, las empresas chinas pueden, de hecho, reducir drásticamente los costos bajo la premisa de garantizar una cierta ganancia, sin matar el mercado. El efecto real es promocionar la aplicación rápidamente.
De hecho, la popularidad de los láseres industriales depende de la fuerte reducción de costos y la promoción de aplicaciones por parte de China.
Países como India y Vietnam, con una cierta escala de demanda de aplicaciones de fabricación, también utilizan equipos láser industriales de bajo costo fabricados en China y son bien reconocidos por los productos Raycus.
La fábrica de Samsung en Vietnam utiliza muchas máquinas de la empresa china.
Además, la razón por la que las empresas chinas pueden reducir costes a lo loco es que la cadena industrial a gran escala está completa.
Por ejemplo, las lentes ópticas cuestan 10.000 en Alemania y 1.000 en China.
Piezas como las guías de cilindros se producen internamente y hay pocas piezas importantes sin localización.
A medida que avanzó la localización, el costo bajó rápidamente. En 2015, un láser ultravioleta de 3 vatios se vendió por 90 mil y ahora por 20 mil.
Además, el gran número de personal de I+D de China ha convertido la competencia industrial en una competencia para satisfacer rápidamente las necesidades de los clientes.
Cuando Han's Laser compitió con el EO de Corea del Sur en Vietnam, los productos con la misma configuración eran más de 100.000 más baratos, porque las piezas de IPG eran baratas y una gran cantidad de ingenieros jóvenes fueron enviados a la fábrica de Samsung en Vietnam para autorización diurna y nocturna.
Hay pocos ingenieros coreanos enviados por EO y tienen el pelo gris.
El equipo láser automático de la empresa estadounidense tarda medio año, la empresa china cotiza directamente el 30% y el plazo de construcción es de un mes.
Y en Estados Unidos lo hacen los viejos ingenieros que están a punto de jubilarse. Nadie hará eso después de jubilarse.
A lo largo de la historia del desarrollo del láser, la tecnología láser semiconductor heredada de la antigua Unión Soviética se ha convertido en un láser de fibra debido a la enorme demanda y promoción de la reducción de costos por parte de China.
Actualmente, Raycus no es el único fabricante de láseres de fibra en China, pero el mercado parece haber formado un mar rojo.
Nadie sabe en qué se convertirá este mercado en el futuro.
Al analizar algo, a veces necesitamos romper con los silos existentes. Por ejemplo, debido al desarrollo de la tecnología de acoplamiento de láseres semiconductores en los últimos años, los láseres semiconductores de alta potencia han ido entrando gradualmente en aplicaciones de procesamiento industrial a gran escala.
Vea también:
Una historia del láser: 1960 – 2019
