Objetivo
El objetivo de este documento es estandarizar el comportamiento laboral de los operadores y garantizar la seguridad hombre-máquina, evitando retrabajos y desperdicios de productos por negligencia humana. También tiene como objetivo promover operaciones estandarizadas y estandarizadas.
Alcance
Este documento es aplicable al control de operación de la máquina cortadora en el departamento de producción de nuestra empresa.
Principio de funcionamiento
La máquina cortadora aplica fuerza de corte a placas metálicas de diversos espesores, utilizando un espacio de cuchilla razonable entre la cuchilla superior móvil y la cuchilla inferior fija, provocando que se rompan y se separen según el tamaño requerido.
La máquina cortadora se puede dividir en cortadora de pedal (manual), cortadora mecánica, cortadora hidráulica, etc.
Las máquinas cizallas se utilizan comúnmente para cortar espacios en blanco con bordes rectos.
El proceso de corte debe garantizar la rectitud y el paralelismo de la superficie cortada del material y minimizar la distorsión de la placa para obtener piezas de alta calidad.

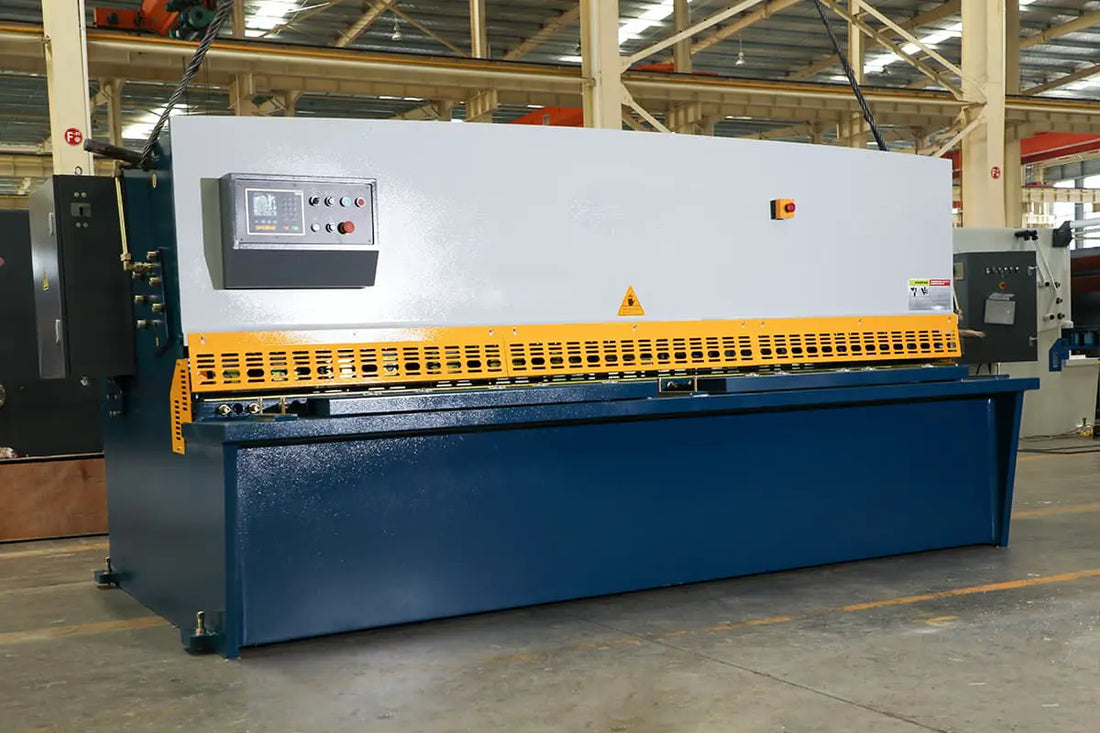

Nuestra empresa utiliza la máquina cortadora QB11-4×2000.
Responsabilidades
El personal de producción relevante es responsable de la confirmación del material, el control de calidad y la presentación de informes durante el proceso de producción.
Trámites
5.1 Selección de materiales
El personal relacionado selecciona los materiales necesarios de acuerdo con los requisitos de producción: al seleccionar, deben prestar atención al color, grado, tipo de recubrimiento, espesor, ancho y resistencia de los materiales y si son consistentes con los requisitos de la orden de producción. Utilice los materiales restantes primero.
5.2 Arranque y apagado de la máquina
Al arrancar la máquina, primero se debe abrir el bloqueo de la fuente de alimentación de control principal en el gabinete eléctrico, se debe girar el interruptor a la posición "ON" y luego se debe girar el interruptor de alimentación en el panel de control principal a la posición "ON". posición. "Posición. Al apagar, primero gire el interruptor de control principal a la posición "OFF", luego gire el interruptor de alimentación del gabinete eléctrico a la posición "OFF" y bloquee el gabinete.
5.3 Precauciones al utilizar la máquina cortadora:
- Opere la máquina cortadora sin carga durante varios ciclos para asegurarse de que en condiciones normales corte placas de diferentes espesores, desde finas hasta gruesas. Asegúrese de que el operador esté familiarizado con el funcionamiento de la máquina cortadora.
- Cuando pruebe el corte con diferentes espesores de lámina, ajuste la separación de la hoja correspondiente. Si no se ajusta la holgura correspondiente de la hoja, afectará la durabilidad de la hoja.
- Mantenga un nivel de sonido equilibrado durante la operación. Si hay un ruido anormal en la máquina cortadora, deténgala y verifíquela.
- La temperatura del aceite durante el funcionamiento no debe exceder los 60 grados. Si excede, apagar y reposar.
| Modelo | Grosor máximo de corte. (mm) | Ancho máximo de corte (mm) | Ángulo de corte | Rango de tope trasero (mm) | Frecuencia de carrera (veces/min) | Potencia del motor principal (kw) | Peso (kg) | Dimensiones (mm) |
| Cortadora hidráulica QB11-4×2000 | 4 | 2000 | 2°30' | 500 | 27 | 5.5 | 3300 | 3200×1300×1610 |
7.4 Procedimientos operativos
7.4.1 Preparación antes de la operación
(1) Antes de operar, el operador debe usar ropa protectora ajustada, apretar los puños y no usar ropa holgada ni envolver nada alrededor del cuerpo cerca de la cinta transportadora para evitar ser atrapado por la máquina. Se deben usar cascos de seguridad y el cabello debe colocarse dentro del casco. No se permiten faldas ni sandalias.
(2) El operador debe estar familiarizado con la estructura principal, el rendimiento y el uso de la máquina cortadora.
(3) Esta máquina es adecuada para cortar diversas placas de acero, placas de cobre, placas de aluminio y placas de materiales no metálicos con un espesor igual al valor nominal de la máquina, siempre que estén libres de marcas duras, escorias, rebabas, y soldaduras. No se permite un espesor excesivo.
(4) La lubricación de cada parte de la máquina debe mantenerse regularmente. El operador debe agregar aceite lubricante una vez por turno y el reparador de la máquina debe agregar aceite lubricante a la pieza del cojinete una vez cada seis meses.
7.4.2 Procedimientos operativos
(1) Los operadores deben estar familiarizados con la estructura general y el rendimiento del equipo y tienen estrictamente prohibido utilizar el equipo más allá de sus límites de rendimiento.
(3) Antes de arrancar la máquina, agregue grasa lubricante de acuerdo con los requisitos de lubricación del equipo, verifique el nivel y la calidad del aceite y cubra la tapa del orificio de la taza de aceite.
(4) Antes de trabajar, la hoja debe mantenerse afilada. Si la hoja se desafila o se agrieta, se debe afilar o reemplazar inmediatamente. La placa de la hoja debe estar fijada de forma segura, la hoja debe estar cerca de la placa y las superficies superior e inferior de la placa de la hoja deben mantenerse paralelas. Después del ajuste, se debe utilizar la rotación manual del volante para comprobar si hay accidentes.
La holgura de la hoja debe determinarse de acuerdo con el espesor de la placa de acero que se va a cortar, generalmente entre el 5 y el 7 % del espesor de la placa cortada. Cada vez que se ajusta la holgura, se debe girar el volante manualmente para hacer que las hojas superior e inferior se muevan hacia adelante y hacia atrás una vez, y se debe utilizar una herramienta de medición auxiliar para comprobar si la holgura es adecuada para evitar romper el resorte o dañar la hoja. .
(5) No está permitido cortar dos especificaciones diferentes o diferentes materiales de chapa al mismo tiempo ni cortar materiales apilados. La hoja cortada debe tener una superficie lisa y el borde del material desbarbado no debe estar recortado. No está permitido cortar materiales estrechos o cortos que no estén bien prensados.
(6) Ajuste el tope o accesorio según los requisitos de corte de la pieza de trabajo. Afloje el tornillo de tope del material de posicionamiento, ajuste la posición de la placa del material de posicionamiento y fíjela firmemente. Antes de trabajar, opere la máquina sin material de 2 a 3 veces para confirmar una buena lubricación y funcionamiento normal antes de comenzar a trabajar.
(7) La alimentación debe ser recta, plana y estable. Los dedos no deben estar cerca de la cuchilla de corte ni de la placa de presión. Al alimentar, preste atención a la seguridad de los dedos, especialmente al cortar la última pieza de material, no coloque los dedos debajo del material o en el borde cortante. Si la última pieza de material tiene menos de 200 mm, no se permite el corte manual y se deben utilizar herramientas auxiliares para el corte.
(8) No está permitido reparar o limpiar la máquina herramienta durante la operación, y no se pueden colocar herramientas u otros objetos sobre la mesa de la máquina para evitar dañar la hoja al ingresar al filo.
(9) Durante el corte, el dispositivo de presión del material debe presionar firmemente la lámina de metal y no se permite cortar en el estado de presión suelta.
(10) Se debe instalar una valla protectora en el gatillo de corte para evitar que la mano del operador entre al área de corte. La valla protectora no debe impedir que los ojos del operador vean la posición de corte. Está estrictamente prohibido recoger residuos en el suelo durante el trabajo para evitar lesiones provocadas por la caída de piezas de trabajo. Después de la operación, el operador debe limpiar los residuos con bordes afilados a tiempo para evitar pinchazos o cortes.
(11) Las partes móviles de la correa, el volante, el engranaje y el eje de tijera deben estar equipados con cubiertas protectoras.
(12) Preste atención a si el mecanismo de sujeción, el embrague y el freno tienen defectos anormales. Concéntrate mientras cortas. Si hay algún fenómeno anormal en el equipo, deje de cortar inmediatamente, apague la fuente de alimentación y notifique al personal correspondiente para su inspección.
(13) Para garantizar la seguridad de la producción y mejorar la eficiencia del trabajo, en caso de accidentes del personal o del equipo, el sitio debe mantenerse e informarse a los departamentos pertinentes.
(14) Antes de salir del trabajo, se debe cortar el suministro eléctrico, se debe limpiar el equipo y se debe completar el registro de inspección.
7.4.3 Precauciones
(1) Está prohibido cortar materiales demasiado largos o demasiado gruesos y materiales como acero de alta velocidad, acero para herramientas y hierro fundido que hayan sido endurecidos o revenidos.
(2) Antes de arrancar la máquina, desengrane el embrague y no arranque el motor bajo carga.
(3) Antes de poner en marcha la máquina, haga un corte de prueba sin pieza de trabajo. Sólo después de que la prueba sea exitosa podrá comenzar a procesar.
(4) Está prohibido cortar materiales explosivos, barras, materiales muy finos y materiales no metálicos.
(5) Preste atención al embrague para asegurarse de que esté funcionando correctamente. Verifique que los sujetadores estén seguros y mantenga los dedos alejados del área de corte mientras alimenta. Está estrictamente prohibido que dos personas corten dos piezas de material al mismo tiempo en la misma máquina y no se permite permanecer en la mesa de corte después del corte.
(6) El equipo debe ser operado por una persona dedicada y no debe usarse sin permiso. Es necesario asegurarse de que la máquina esté parada en ausencia de personas.
(7) El ajuste, reparación y limpieza del equipo deberá realizarse con la máquina parada.
(8) Está prohibido aflojar o apretar el dispositivo de sujeción del material o ajustar la holgura de la hoja golpeando. Al ajustar la separación de las cuchillas, primero se debe detener la máquina.
(9) Está prohibido llegar al área de corte con las manos o usarlas para alimentar o recoger materiales durante la operación.
Seguridad
Al operar la máquina cortadora, se deben seguir todas las reglas de seguridad:
- Bajo ninguna circunstancia las manos o cualquier parte del cuerpo deben alcanzar la cuchilla de corte u otras piezas giratorias.
- No está permitido operar debajo de la rejilla de corte.
- No está permitido permanecer dentro de la zona de protección o peligro de la máquina.
- No debe haber nadie en la parte trasera de la máquina ni debajo de la rejilla de corte antes de poner en marcha la máquina.
- Al ajustar la uniformidad de la holgura de las cuchillas de la máquina, el motor debe estar apagado.
- Si se descubre algún ruido anormal u otra situación inusual durante el funcionamiento de la máquina, se debe detener la máquina inmediatamente hasta que se resuelva el problema antes de continuar usándola.
- En el caso de varios operadores, es necesario asegurarse de que no existan factores peligrosos antes de presionar el pedal o botón.
Métodos de mantenimiento de la máquina cortadora.
Los métodos de mantenimiento y conservación de la máquina cortadora son los siguientes:
- Siga estrictamente los procedimientos operativos.
- Antes de cada puesta en marcha, agregar aceite lubricante según los requisitos de la tabla de lubricación, con aceite limpio y libre de sedimentos.
- Mantenga la máquina limpia aplicando grasa antioxidante en las áreas sin pintar.
- Reemplace y agregue aceite lubricante periódicamente a los cojinetes del motor y verifique con frecuencia los componentes eléctricos para un funcionamiento seguro y confiable.
- Inspeccione periódicamente la máquina y sus alrededores para mantener la limpieza y el buen aislamiento de los cables eléctricos.
- Revise periódicamente la correa triangular, la manija, la perilla y el botón en busca de daños, y reemplace las piezas desgastadas de manera oportuna, informando y complementando las piezas de repuesto según sea necesario.
- Verifique periódicamente el interruptor de reparación, el fusible y la manija para garantizar su funcionamiento confiable.
- Antes de salir del trabajo cada día, lubrique y limpie la máquina durante 10 minutos.
- Está estrictamente prohibido que personal no designado opere el equipo. Mantenga siempre a las personas alejadas de la máquina cuando no esté en uso.
Limpieza
- El ajuste y la limpieza deben realizarse con la máquina parada.
- Mantener limpio el lugar de trabajo y la máquina en todo momento. No acumule piezas de trabajo ni escombros.
- Una vez finalizado el trabajo, almacene los productos terminados adecuadamente, apague la fuente de alimentación, limpie la máquina, limpie el lugar de trabajo y cierre la caja de distribución.
