Los patrones planos de chapa son un aspecto esencial del procesamiento de chapa. Hoy, discutiremos cómo dibujar líneas de plegado para patrones planos de chapa CAD en dibujos de fabricación de chapa.

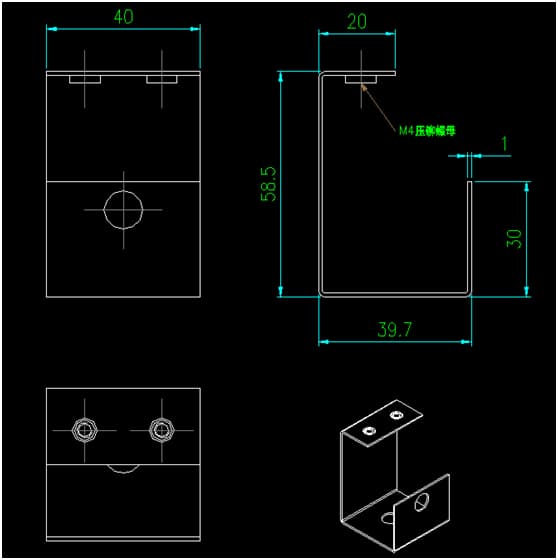

En el siguiente ejemplo, tenemos un dibujo CAD de fabricación de chapa estándar de un componente que necesitamos procesar. Debemos convertir las vistas ortográficas en un patrón plano, que es el patrón de chapa.
Para dibujar líneas de plegado de chapa, primero determine el margen de plegado de la chapa. La posición de la línea de plegado se determina en función del margen de plegado. En la siguiente ilustración, la tolerancia de flexión se calcula mediante la fórmula: dimensión interior + dimensión interior + factor de compensación.
Lectura relacionada: Fórmula de tolerancia a la curvatura
El espesor de la chapa es de 1 milímetro y el factor de compensación es de 0,25. Determine este valor, compense el tamaño de plegado restando 1 (grosor de la chapa) y luego compense 0,25 (factor de compensación). Continúe compensando los tamaños de pliegue adyacentes, y así sucesivamente, hasta el segmento de línea final.
Mida cada valor para asegurarse de que se ajuste a las dimensiones internas y al factor de compensación.
Modifique el tipo de línea CAD a líneas discontinuas y establezca el color según las preferencias o requisitos de su empresa.
En este punto, las líneas de plegado del desarrollo de chapa CAD están completas. Los trabajadores de producción ahora pueden procesar y doblar láminas de metal según los planos de fabricación.
El cálculo del margen de flexión varía entre empresas; El ejemplo anterior es sólo un enfoque.
