Basic Of Gears – Terminologia / Nomenclatura de engrenagens
Engrenagens:
Introdução:
O deslizamento e a fluência nos acionamentos por correia ou cabo é um fenômeno comum na transmissão de movimento ou potência entre dois eixos. O efeito do escorregamento é reduzir a relação de velocidade do acionamento. Em máquinas de precisão, nas quais uma relação de velocidade definida é importante (como em mecanismos de relógios, máquinas para fins especiais, etc.), o único acionamento positivo é por meio de engrenagens ou rodas dentadas.

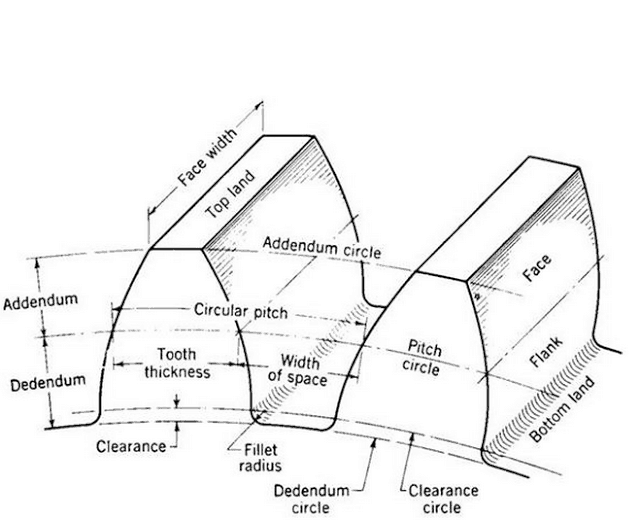

Nomenclatura de engrenagens
Terminologia de engrenagem:
Termo aditivo:A distância radial entre o círculo primitivo e o topo dos dentes.
Arco de Ação: É o arco do Círculo Parcial entre o início e o fim do engate de um determinado par de dentes.
Arco de Abordagem: É o arco do círculo parcial entre o primeiro ponto de contato da engrenagem dentes e o Pitch Point.
Arco da Recessão: Aquele arco do Círculo Parcial entre o Ponto Parcial e o último ponto do contato dos dentes da engrenagem.
Retaliação: Brinque entre os dentes correspondentes.
Círculo Base: O círculo a partir do qual é gerada a curva evolvente na qual se baseia o perfil do dente.
Distância do centro: A distância entre os centros de duas engrenagens.
Adendo de acordes: A distância entre uma corda, passando pelos pontos onde o círculo primitivo cruza o perfil do dente, e o topo do dente.
Espessura do acorde: A espessura do dente medida ao longo de uma corda que passa pelos pontos onde o círculo primitivo cruza o perfil do dente.
Passo Circular: Milímetro de circunferência do círculo parcial por dente.
Espessura circular: A espessura do dente medida ao longo de um arco seguindo o círculo primitivo.
Liberação: A distância entre a parte superior de um dente e a parte inferior do espaço em que ele se encaixa na engrenagem engrenada.
Proporção de contato: A proporção entre o comprimento do Arco de Ação e o Passo Circular.
Dedendo: A distância radial entre a parte inferior do dente e o círculo primitivo.
Passo diametral: Dentes por mm de diâmetro.
Face: A superfície de trabalho de um dente de engrenagem, localizada entre o diâmetro primitivo e o topo do dente.
Largura do rosto: A largura do dente medida paralelamente ao eixo da engrenagem.
Flanco: A superfície de trabalho de um dente de engrenagem, localizada entre o diâmetro primitivo e a parte inferior dos dentes
Roda:A maior das duas engrenagens engrenadas é chamada de roda.
Pinhão: A menor das duas engrenagens engrenadas é chamada de pinhão.
Terra: A superfície superior do dente.
Linha de ação: Aquela linha ao longo da qual passa o ponto de contato entre os dentes da engrenagem, entre o primeiro e o último ponto de contato.
Módulo: Relação entre o diâmetro do passo e o número de dentes.
Círculo Pitch: O círculo cujo raio é igual à distância do centro da engrenagem até o ponto inicial.
Passo diametral: Razão entre o número de dentes e o diâmetro do círculo primitivo.
Ponto de arremesso: O ponto de tangência dos círculos primitivos de duas engrenagens engrenadas, onde a Linha de Centros cruza os círculos primitivos.
Ângulo de pressão: Ângulo entre a Linha de Ação e uma linha perpendicular à Linha de Centros.
Mudança de perfil: Um aumento no diâmetro externo e no diâmetro da raiz de uma engrenagem, introduzido para diminuir o número prático de dentes ou obter uma distância central não padrão.
Razão: Proporção do número de dentes nas engrenagens correspondentes.
Círculo Raiz: O círculo que passa pela parte inferior dos espaços dentários.
Diâmetro da raiz: O diâmetro do Círculo Raiz.
Profundidade de trabalho: A profundidade até a qual um dente se estende no espaço entre os dentes da engrenagem correspondente.
