Accesorios con sus funciones utilizadas para torno.

Accesorios con sus funciones utilizadas para torno.

Los accesorios de torno se utilizan para sujetar y soportar el trabajo o para sujetar el corte. Los diversos accesorios del torno se analizan a continuación.

Una máquina herramienta de uso general se compone básicamente de un accionamiento eléctrico y un sistema cinemático para la herramienta formativa y auxiliar esencial: movimientos de trabajo y un cuerpo o estructura rígida para acomodar todo lo anterior. Pero también se requieren esencialmente varios elementos o dispositivos adicionales llamados accesorios para el funcionamiento general de estas máquinas, principalmente para sujetar y soportar adecuadamente la pieza de trabajo y la herramienta de corte dependiendo del tipo y tamaño de la herramienta – requisitos de trabajo y mecanizado.

Antes de leer esto debes conocer información básica sobre tornos y especificaciones de tornos.

Estos accesorios generalmente incluyen, por ejemplo, en el caso de;

• Tornos centrales: mandriles, pinzas, placa frontal, soportes y seguidores fijos, centros, portaherramientas, etc.

Ver también: 25 Operación realizada en torno.

1. Centros.

a) Hay dos tipos de centros, es decir, centro vivo y centro muerto.

b) Un centro que encaja en el husillo del cabezal y gira con la pieza de trabajo se llama centro vivo.

c) El centro que se utiliza en un husillo de contrapunto y no gira se llama punto muerto.

Centros vivos y muertos Centros vivos y muertos

2. Mandriles.

a) Es un dispositivo importante que se utiliza para sujetar y girar la pieza en los tornos.

b) Las piezas de trabajo que son demasiado cortas para sujetarse entre centros se sujetan en un mandril.

c) Se fija al husillo del torno mediante dos tornillos con la placa trasera atornillada al extremo del husillo.

d) Hay muchos tipos de mandril, pero los dos siguientes son los que se utilizan habitualmente.

i) Portabrocas universal de tres mordazas.

El mandril universal de tres mordazas, como se muestra en la figura, también se denomina mandril autocentrante o mandril de espiral. Así, el mandril se utiliza para sujetar trabajos redondos y hexagonales.

Accesorios para torno con mandril de 3 mordazas Accesorios para torno con mandril de 3 mordazas

ii) Mandril independiente de cuatro mordazas.

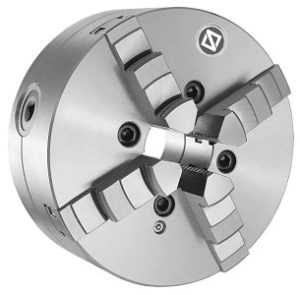

Accesorios para torno con portabrocas de 4 mordazas Accesorios para torno con portabrocas de 4 mordazas

1. El mandril independiente de cuatro mordazas, como se muestra en la Fig., tiene cuatro mordazas reversibles, cada una de las cuales se puede ajustar de forma independiente para adaptarse al trabajo que soporta.

2. Este tipo de mandril puede sujetar formas de trabajo cuadradas, redondas e irregulares en una posición concéntrica o excéntrica.

Los otros tipos de mandriles son

iii) mandriles combinados, iv) mandril magnético, v) mandril recogedor, vi) mandril de taladro y vii) mandril neumático o hidráulico

3. Torno o transportador

a) Se gira positivamente la obra colocada sobre un mandril o sujeta entre centros, sujetando el perro o transportador hasta el final del trabajo.

b) Se acopla con un pasador fijado a la placa impulsora o placa frontal.

c) La pinza o transportador del torno puede ser de tipo recto o curvado, como se muestra en la Fig.

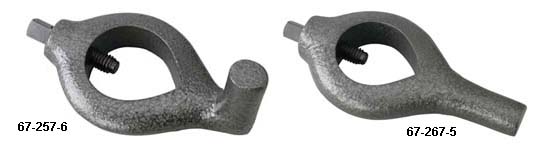

Porta perros de torno Accesorios de torno Porta perros de torno Accesorios de torno

4. Placa impulsora

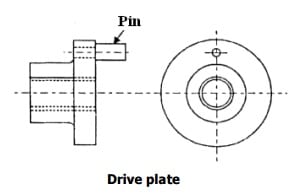

a) La placa impulsora, como se muestra en la Fig., es una placa circular que está perforada y roscada para que pueda fijarse a la punta del husillo.

placa de accionamiento de accesorios de torno placa de accionamiento de accesorios de torno

b) También tiene un orificio para el pasador que sólo se utiliza cuando el trabajo se realiza en un torno de cola recta. Cuando se utiliza un perro con la cola doblada, se retira este pasador y se introduce la parte doblada de la cola en el agujero.

5) Placa frontal.

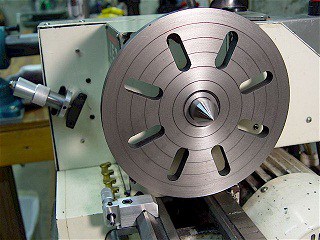

placa frontal de accesorios de torno placa frontal de accesorios de torno

a) La placa frontal, como se muestra en la Fig., es similar a la placa impulsora, excepto por el diámetro mayor.

b) Contiene más ranuras abiertas o ranuras en T para que se puedan usar tornillos para asegurar la pieza a la cara del tablero.

c) La placa frontal se utiliza para sujetar piezas de trabajo que no se pueden sujetar cómodamente en un mandril.

6. Placa angular.

a) Una placa angular es simplemente una placa de hierro fundido con caras planas perpendiculares entre sí y con ranuras en varias posiciones para la fijación de tornillos.
pedazo. Siempre se usa con la placa frontal para sujetar piezas que no se pueden sujetar contra la superficie vertical de la placa frontal.

7. Mandriles.

Mandriles de torno Mandriles de torno

a) El mandril del torno es una barra cilíndrica con un orificio central en cada extremo. Se utiliza para sujetar piezas huecas para mecanizar su superficie exterior.

b) La pieza gira con el mandril que se monta entre los centros del torno. Los distintos tipos de mandriles utilizados para diferentes clases de trabajo se muestran en la Fig.

8. Establo, seguidor y otros descansos.

Las piezas largas a menudo necesitan apoyo en el medio, ya que las herramientas de corte pueden empujar (doblar) la pieza lejos de donde los centros pueden soportarla, porque cortar el metal produce fuerzas tremendas que tienden a vibrar o incluso doblar la pieza. Este apoyo adicional puede proporcionarse mediante un descanso constante (también llamado descanso estable, descanso central o, a veces, de manera confusa, descanso central) . Es estacionario desde un soporte de base rígido y sostiene la pieza de trabajo en el centro del resto, generalmente con tres puntos de contacto separados 120°.

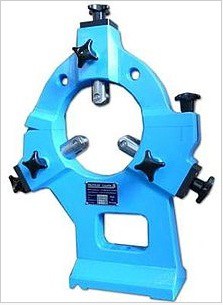

un descanso constante un descanso constante

Un apoyo seguidor (también llamado seguidor móvil o constante) es similar, pero está montado en el carro en lugar de en la base, lo que significa que a medida que la broca de la herramienta se mueve, el apoyo seguidor “sigue” (porque ambos están conectados rígidamente al mismo coche en movimiento)

Consulte: Introducción a la máquina de torno: tipos de máquina de torno, piezas de máquina de torno
