Estrutura e princípio de funcionamento do relé Mho
Uma forma simples de Mho retransmissão Relés de admitância ou admitância angular conforme mostrado na figura a seguir:
É um tipo de copo com indução eletromagnética Relé MHO.
A equação de torque é T = K1 VI (Φ – α) – K2v2 –K3
Os pólos superior e inferior são excitados por uma tensão V para produzir um fluxo polarizador. O capacitor conectado em série fornece uma função de armazenamento. O pólo esquerdo é excitado por uma corrente, que é a grandeza operacional. O pólo esquerdo interage com o devido à corrente I fluxo polarizado devido a V produz o Torque operacional K1VI Cos (Φ – α)
O ângulo α pode ser ajustado ajustando a resistência em Circuito de mudança de fase fornecido no pólo esquerdo. O pólo direito é excitado pela tensão e o fluxo que produz interage com o fluxo polarizador para produzir o Torque de retençãoK2v2.

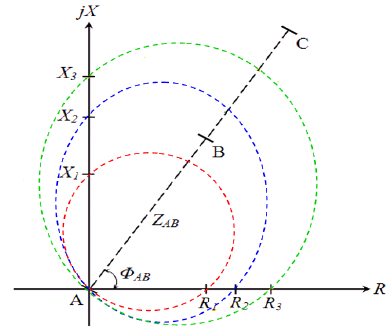

A Relé mho mede um componente de Permitir S ∠θ. Mas suas características quando você olha para ele no Diagrama de impedância (ou seja, Gráfico RX) é um círculo que passa pela origem mostrada na figura. É um relé direcional por natureza, pois detecta a falta apenas na direção direta. O relé é chamado de relé Mho porque sua característica é uma linha reta quando em Diagrama de admissão (eixos GB, ou seja, eixos de condutância-susceptância) como na figura.
- Leia: Relé de sobrecorrente direcional
- Leia: Relé de Estado Sólido ou Relé Estático
Expressão característica do relé Mho
O Torque operacional para um relé Mho ocorre através do elemento VI e o torque de restrição ocorre através do elemento de tensão.
Portanto Relé mho pode como relé direcional dependente de tensão.
T = K1 VI Cos (Φ – α) –K2v2onde o efeito da mola é desprezado.
K2v2 < K1VI Cos (Φ – α)
K2V 1Eu cos (Φ – α)
(V/I cos (Φ – α)) < K1/K2 ou (V/I) < (K1/K2) Cos (Φ – α) ou Z < (K1/K2)Cos (Φ – α)
Em condições de equilíbrio, o torque operacional é igual ao torque de retenção.
ou seja, K1VICos (Φ – α) = K2v2
(I/V)Cos (Φ – α) = (K2K1) =K
(1/Z) = (K / Cos (Φ – α)) = Y
Y = K / Cos (Φ – α) = admitância em mho.
Essas unidades de relé MHO são usadas para proteger uma seção da linha. A unidade I é uma unidade de alta velocidade projetada para proteger 80% a 90% da seção da linha. A unidade II protege o restante da seção da linha e seu alcance se estende até 50% da seção da linha adjacente. A unidade III destina-se à proteção de backup da seção de linha adjacente. As unidades II e III operam com um atraso de tempo predefinido, geralmente de 0,2s a 0,5s e de 0,4s a 1s, respectivamente. A característica de atraso de tempo é gradual, conforme mostrado na figura.
Operação de relés de impedância e Mho durante oscilação de potência
Comparação da característica Mho e da característica de impedância sob flutuações de tensão AB é a linha a ser protegida. O relé com característica de impedância dispara até mesmo em pontos de falta atrás da posição A, o que nada mais é do que um “desarme por falta”.
Por outro lado, o relé com característica Mho, que requer uma área circular comparativamente pequena para a linha AB, não detecta os erros atrás de A. Portanto, muitos pontos cobertos pela característica de impedância estão na faixa de torque negativo da característica Mho.
A localização da flutuação de energia que ocorre em longas linhas de transmissão durante falsa sincronização, etc. é um fenômeno transitório e uma curva que entra na faixa de operação de um relé de impedância antes do relé Mho. Isto é indesejável porque a própria linha de transmissão será desligada pela proteção do relé de impedância antes que a flutuação de energia possa diminuir. Porém, com a ocorrência forte e rápida de uma oscilação de potência, o local pode entrar na faixa de operação do relé Mho, que intervém e desliga a linha, o que também é indesejável. Portanto, para evitar este tipo de situação, o relé offset mho é utilizado conforme mostrado abaixo.
Durante a oscilação de potência, a localização da impedância medida pelo relé se move ao longo da curva. Assim que entra na faixa de torque positivo da característica Mho de offset (ponto P), o relé Mho de offset é ativado e bloqueia o relé de medição da linha BC. Portanto, o relé Mho não opera durante a oscilação de potência.
Tabela de comparação
| S. Não | Tipo de relé | Elemento de torque de atuação | Elemento de retenção de torque | Usado para proteção |
| 1 | Relé de impedância (Z) | Atual (eu) | Tensão (V) | Erros de fase em cabos de comprimento médio |
| 2 | Relé de reatância (X) | Atual (I2) | Tensão – Corrente SinΦ (V – I sin Φ) | Faltas à terra em cabos curtos |
| 3 | Relé de aprovação (Y) | VI Cos (Φ – α) | v | Erros de fase em cabos longos |
