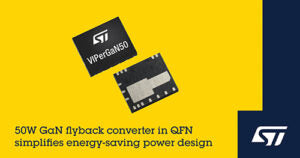

O novo VIPerGaN50 da STMicroelectronics simplifica a construção de conversores flyback de interruptor único de até 50 Watts e integra um transistor de potência de nitreto de gálio (GaN) de 650 V para maior eficiência energética e miniaturização.
Com sua topologia de interruptor único, alta integração, detecção de corrente e circuito de proteção integrados, o VIPerGaN50 vem em um pacote compacto e de baixo custo de 5 x 6 mm.
A velocidade do transistor GaN integrado permite uma alta frequência de comutação, com um transformador flyback pequeno e leve. Componentes externos adicionais mínimos são necessários para projetar uma fonte de alimentação de modo comutado (SMPS) avançada e de alta eficiência.
O VIPerGaN50 ajuda os designers a alavancar a tecnologia GaN wide-bandgap para atender aos códigos de ecodesign cada vez mais rigorosos que visam economias globais de energia e emissões líquidas de carbono zero. Ele é adequado para aplicações industriais e de consumo, como adaptadores de energia, carregadores USB-PD e fontes de alimentação para eletrodomésticos, condicionadores de ar, equipamentos de iluminação LED e medidores inteligentes.
O conversor opera em vários modos para maximizar a eficiência em todas as condições de linha e carga. Em carga pesada, a operação quasi-ressonante (QR) com comutação de tensão zero minimiza perdas de ativação e emissões eletromagnéticas (EMI).
Em carga reduzida, o salto de vale limita as perdas de comutação e alavanca o bloqueio de vale proprietário da ST para evitar ruído audível. O foldback de frequência com comutação de tensão zero garante a maior eficiência possível em carga leve, com operação de modo burst adaptável para minimizar perdas em carga muito baixa. Além disso, o gerenciamento avançado de energia reduz a energia de espera para menos de 30 mW.
Recursos integrados garantem segurança e confiabilidade, incluindo proteção contra sobretensão de saída, proteção contra brown-in e brown-out e proteção contra sobretensão de entrada. Compensação de feedforward de tensão de entrada também é fornecida para minimizar a variação de pico de potência de saída, bem como desligamento térmico incorporado e oscilação de frequência para minimizar EMI.
