Fonte de alimentação variável e carregador com luz de emergência

Fonte de alimentação variável e carregador com luz de emergência

A circuito simples de fonte de alimentação variável e o carregador são descritos aqui. É útil quando a fonte de alimentação está disponível ou quando não há fonte de alimentação.

Este circuito pode ser utilizado para testar projetos eletrônicos em sua bancada de trabalho.

Ele pode ser usado para carregar a bateria do seu celular.

Pode ser usado como luz de emergência.

((wysiwyg_imageupload:7847:))

Fig. 1: Protótipo de circuito de fonte de alimentação variável em placa de ensaio

Neste circuito você pode obter saídas girando as diferentes chaves (S3, S4 e S5) de acordo com sua necessidade. Acione a chave S3 se desejar uma fonte de alimentação variável como saída. Para fonte de alimentação variável, usamos o regulador de tensão variável LM317, que é um regulador de tensão positiva ajustável de 3 terminais. Ele fornecerá uma tensão de saída na faixa de 1,2 V a 37 V. Para obter tensões diferentes, ajuste o resistor variável para ver a saída no multímetro e defina a tensão necessária. A faixa de fonte de alimentação varia de 1,5 V a 12 V.

Com a ajuda deste circuito, você pode carregar sua bateria de íon-lítio apertando o interruptor S5, que é usado principalmente em seus telefones celulares. Aqui, o diodo zener fornece tensão constante de 3,3 V para carregar a bateria de íon-lítio. O resistor R13 é usado para limitar a corrente de carga.

Para usar o interruptor de luz de emergência S4. Se quiser aumentar a intensidade da luz pode usar refletores.

Este circuito pode ser alimentado com fonte AC ou com auxílio de bateria para isso disponibilizamos dois interruptores S1 e S2. Gire o interruptor S1 para alimentação CA e S2 para bateria. Você também pode usar um painel solar no lugar da fonte CA e armazenar carga em baterias recarregáveis. Isso não só economizará sua conta de luz, mas também o ajudará em caso de falha de energia.

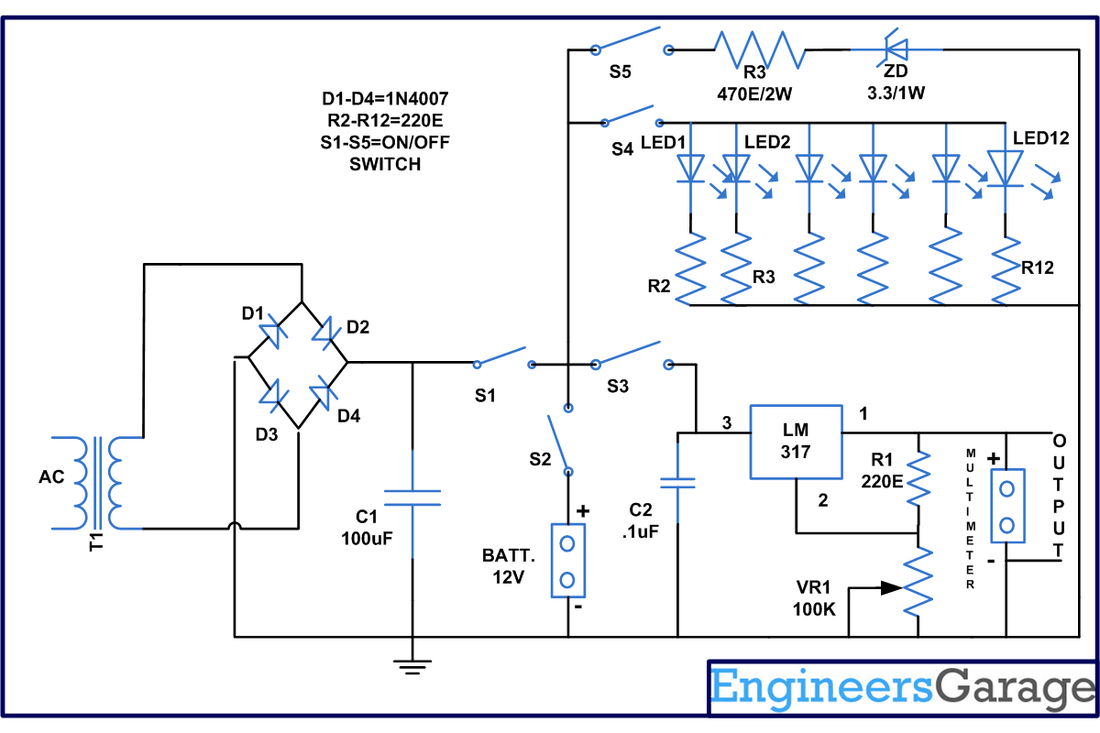

Diagramas de circuito

Diagrama de circuito-fonte de alimentação variável-carregador-luz de emergência

Componentes do Projeto

  • Capacitor
  • LIDERADO
  • Resistor

Vídeo do projeto
