Válvula OS&Y

2024年7月4日 Roberto Magalhães

O que é uma válvula OS&Y?

Válvula OS&Y significa válvula com parafuso externo e forquilha ou haste externa e forquilha. Uma válvula OS&Y é um tipo de válvula gaveta. Uma válvula OS&Y funciona usando uma válvula gaveta que fecha e abre o fluxo de fluido através da válvula. O princípio operacional dos projetos dos fabricantes de válvulas de carretel OS&Y é abaixar ou elevar o carretel para fechar ou abrir o fluxo de fluido, respectivamente. Quando uma válvula OS&Y está totalmente aberta, não há obstruções no caminho do fluxo do fluido. Isto resulta em um atrito de fluido muito baixo e, portanto, em uma alta eficiência da válvula. Em uma válvula OS&Y, quando a haste é girada, ela se move para fora ou para dentro da válvula, fazendo com que o carretel abra ou feche a válvula. Uma válvula OS&Y é um tipo de válvula gaveta com haste ascendente. Este tipo de válvula pode ser operada manualmente ou por meio de atuadores. Os atuadores que podem ser usados para válvulas OS&Y incluem atuadores pneumáticos, hidráulicos e elétricos.

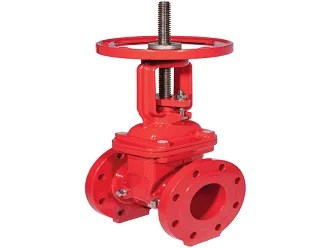

Figura: Válvula OS&Y.

Componentes de uma válvula OS&Y

Corpo da válvula

Este é o componente de uma válvula OS&Y que é usada como principal alívio de pressão. O corpo da válvula em uma válvula OS&Y é o componente principal, pois é a estrutura que mantém todos os outros componentes unidos. O corpo da válvula é o primeiro alívio de pressão de uma válvula OS&Y que resiste às cargas de pressão dos tubos conectados. O corpo da válvula OS&Y possui portas de entrada e saída através das quais a válvula é conectada à tubulação por soldagem, aparafusamento ou rosqueamento.

Aparar

Os fabricantes de válvulas OS&Y entendem “acabamento interno” como os componentes internos, como corrediças, luvas e eixo.

Assento

Uma válvula OS&Y possui duas sedes. Os dois assentos servem para garantir uma vedação confiável com o controle deslizante. As sedes das válvulas têm a forma de anéis de sede ou estão integradas no corpo. Em uma válvula OS&Y com anéis de sede, esses anéis são pressionados ou parafusados no corpo e soldados nele. Os assentos integrados na carroceria são feitos do mesmo material da carroceria, enquanto os assentos aparafusados ou prensados na carroceria podem ser feitos de um material diferente do da carroceria.

tronco

Uma haste é o componente de uma válvula OS&Y usada para levantar e abaixar a comporta para permitir ou bloquear o fluxo de fluido. O eixo conecta o volante ou acionamento ao portão.

Capô do motor

Este é o componente de uma válvula OS&Y que é usado para proteger as partes internas da válvula. A capa é conectada ao corpo da válvula OS&Y com parafusos ou parafusos para formar uma vedação sem vazamentos. Isto permite trabalhos de reparação e manutenção numa válvula OS&Y, uma vez que a cobertura pode ser removida, se necessário.

Acionamento de válvula

Um atuador em uma válvula OS&Y é usado para operar a haste e a comporta para abrir ou fechar o fluxo de fluido. O atuador pode ser operado manualmente com um volante ou alavanca manual. Atuadores elétricos, pneumáticos ou hidráulicos podem ser usados para válvulas OS&Y automáticas.

Embalagem

A gaxeta é qualquer material fibroso ou outro composto usado para fornecer uma vedação entre as partes internas da válvula OS&Y e a parte externa da haste da válvula. Os fabricantes de válvulas OS&Y geralmente usam materiais como Teflon para fazer gaxetas. A gaxeta em uma válvula OS&Y deve ser comprimida adequadamente para evitar vazamentos de fluido e danos à haste.

Figura: Componentes de uma válvula OS&Y.

Como funciona uma válvula OS&Y?

A válvula OS&Y funciona levantando e abaixando a comporta para abrir e fechar o fluxo de fluido, respectivamente. A válvula é operada por meio de um volante ou atuador. Quando o volante é girado, ele gira a haste da válvula. O sentido de rotação do volante determina se a válvula está aberta ou fechada. Para abrir uma válvula OS&Y, o operador da válvula gira o volante no sentido anti-horário, fazendo com que a haste gire no mesmo sentido anti-horário enquanto se move para cima. Quando o eixo é levantado, ele simultaneamente levanta a comporta, permitindo que o fluido flua. Para fechar a válvula gaveta OS&Y, o volante é girado no sentido horário, fazendo com que a haste gire no sentido anti-horário na mesma direção. Isso faz com que a comporta conectada ao eixo se mova para baixo, bloqueando o fluxo do fluido. Quando a válvula OS&Y está aberta, a haste se estende além da alça ou volante. Quando a válvula OS&Y está fechada, a haste não se estende além da manopla/volante. Isto torna mais fácil ver quando uma válvula OS&Y está aberta ou fechada.

Figura: Como uma válvula OS&Y funciona nos estados fechado e aberto.

Tipos de válvulas OS&Y

Válvula OS&Y com corrediça de cunha fixa

Esta é uma das válvulas gaveta mais comumente usadas nas válvulas OS&Y. Este tipo de válvula é preferido devido à sua alta resistência e construção simples. Uma válvula OS&Y com corrediça de cunha completa pode ser instalada em qualquer posição e é ideal para uso em quase todos os líquidos, bem como em fluxos turbulentos. Um dos maiores desafios associados às válvulas gaveta de cunha completa OS&Y é que elas não conseguem compensar as mudanças na orientação da sede da válvula devido à expansão térmica do tubo. Este projeto torna uma válvula OS&Y de cunha sólida suscetível a vazamentos de fluido. Se o fabricante de uma válvula OS&Y projetar a válvula para uso em aplicações de alta temperatura, ela será equipada com um mecanismo de bloqueio térmico. No caso de um efeito de travamento térmico, a válvula de cunha fica presa entre as sedes da válvula devido à expansão. Portanto, as válvulas gaveta de cunha completa OS&Y são adequadas apenas para uso em aplicações de média a baixa temperatura e baixa pressão.

Figura: Carretel de cunha completa da válvula OS&Y.

Válvula OS&Y com válvula de cunha flexível

Esta é uma válvula OS&Y com uma válvula gaveta flexível que possui um corte em torno de seu perímetro. Os cortes variam em profundidade, tamanho e formato. Uma válvula OS&Y com um corte estreito e raso na circunferência da cunha resulta em menos flexibilidade, mas possui alta resistência. Um corte mais largo e profundo na corrediça de uma válvula OS&Y proporciona mais flexibilidade, mas reduz a resistência. Os fabricantes de válvulas OS&Y projetam esta válvula com o objetivo de melhorar o alinhamento da sede e a vedação hermética sem vazamentos. Além disso, este tipo de válvula OS&Y apresenta melhor desempenho de bloqueio térmico. Portanto, as válvulas gaveta flexíveis OS&Y são usadas em aplicações de vapor. A expansão térmica do tubo de vapor às vezes causa deformação do corpo da válvula, o que pode levar ao bloqueio térmico. Com uma comporta em cunha flexível em uma válvula OS&Y, a comporta pode flexionar à medida que a sede é comprimida devido à expansão térmica da linha de vapor, evitando o travamento térmico. O maior desafio das válvulas OS&Y com carretel de cunha flexível é que o fluido se acumula no carretel, o que pode causar corrosão e enfraquecer o carretel.

Figura: Válvula OS&Y com válvula de cunha flexível.

Válvula OS&Y com corrediça paralela

Esta é uma válvula OS&Y sem cunha. Este tipo de válvula OS&Y fecha usando dois carretéis conectados por meio de um porta-carretel. Esta válvula OS&Y possui molas que se movem para baixo em paralelo para bloquear o fluxo de fluido. Quando a porta do corpo está vedada, o eixo impede movimentos adicionais. Quando a válvula de carretel paralelo OS&Y é aberta, o carretel se move para cima e a haste é reiniciada.

Aplicações das válvulas OS&Y

Controle a mídia que contém lodo. As válvulas OS&Y podem usar suas comportas para cortar facilmente o lodo para que a válvula possa ser fechada.
Usado em líquidos viscosos, como óleos e gorduras.
Controle do abastecimento de água.
Utilizado nas indústrias de gás e petróleo.
Aplicações farmacêuticas.
Aplicações químicas.
Sistemas de irrigação onde a velocidade de fechamento não é tão importante em relação à força necessária para manter alta pressão e alta vazão.

Vantagens das válvulas OS&Y

Baixa perda de pressão ao fechar ou abrir.
Eles podem ser usados em aplicações de lama.
Pode ser usado em aplicações de alta pressão e alta temperatura.
Fácil de reparar.
Essas válvulas são versáteis, pois podem ser usadas em diversas aplicações industriais.
Válvulas bidirecionais.
Garante uma barreira perfeita, pois há contato entre o assento e o portão em toda a circunferência.

Desvantagens das válvulas OS&Y

Não é possível fechar e abrir tão rapidamente quanto outras válvulas, por ex. B. Válvulas de esfera.
Estas válvulas requerem muito espaço para instalação, manutenção e operação.
Uma grande quantidade de torque é necessária devido à alta pressão nas sedes.
Não é adequado para aplicações de aceleração.

Solução de problemas de válvulas OS&Y

A válvula OS&Y não gira o número correto de vezes quando fechada.

Sujeira na área de estar. Forneça fluxo através da válvula OS&Y abrindo o hidrante a jusante para remover detritos.

A porca de fechamento/abertura continuará girando depois que você atingir o número correto de voltas

Muito torque foi aplicado à porca de abertura/fechamento, causando danos à porca do eixo ou ao eixo. Desmonte a válvula OS&Y para verificar se a haste ou a porca da haste estão danificadas e substitua se necessário.

Vazamento de fluido entre a carcaça e o capô

Os anéis de vedação da válvula OS&Y estão danificados. Substitua os anéis de vedação.
Os parafusos da tampa estão soltos. Aperte os parafusos e porcas com o torque recomendado pelo fabricante da válvula OS&Y.
Os flanges do capô ou do corpo estão danificados. Substitua-os se necessário.

A válvula OS&Y apresenta um vazamento na área da caixa de empanque.

Embalagem da caixa de empanque danificada. Substitua a gaxeta da caixa de empanque e os anéis de vedação da haste.

A válvula OS&Y é do tipo válvula deslizante com haste ascendente. A válvula funciona usando um elemento de carretel que é abaixado ou levantado pela haste da válvula para fechar ou abrir o fluxo de fluido. A válvula OS&Y é usada para aplicações de ativação/desativação de fluxo de fluido, mas não é adequada para aplicações de estrangulamento. Quando a válvula está aberta, o fuso sobe acima do volante. Quando fechado, o fuso não se projeta além do volante. Este recurso ajuda o operador da válvula a identificar quando uma válvula OS&Y está fechada ou aberta. Os fabricantes de válvulas OS&Y produzem válvulas manuais ou acionadas.

Existem diferentes tipos de válvulas OS&Y, incluindo válvulas OS&Y de carretel de cunha fixa, válvulas OS&Y de carretel de cunha flexível e válvulas OS&Y de carretel paralelo. Essas válvulas são usadas em diversas aplicações, como petróleo e gás, polpas, produtos farmacêuticos, produtos químicos, abastecimento de água e sistemas de irrigação. As vantagens são versatilidade, estanqueidade, alta resistência, capacidade de reparo, fluxo de fluido bidirecional e baixa perda de pressão. Contudo, as válvulas OS&Y abrem e fecham lentamente, requerem muito espaço para instalação, operação e manutenção e não são adequadas para aplicações de estrangulamento.
