Modelo e Parâmetros Técnicos
Função Principal e Desempenho
- A máquina lockformer de Pittsburgh é projetada especificamente para produzir vários dutos de ventilação quadrados ou retangulares.
Nossa máquina de travamento Pittsburgh é SA12-SA15HB.
Formação de chapa de aço com espessura de 0,5-1,5 mm (listada separadamente na página 2 – Fotos da máquina). - Com características de tamanho pequeno, leve, fácil de mover, operação simples e confiável, a máquina formadora de fechadura de Pittsburgh é especialmente adequada para fabricação no local de dutos de exaustão em indústrias e mineração, empresas, hotéis, shopping centers.
- Casos de uso
Figura 1

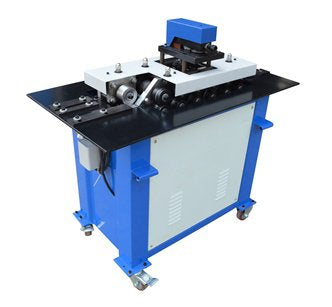

Estrutura da máquina de travamento Pittsburgh
Consiste nas três partes a seguir:
- A. Mesa de trabalho
- B. Transferência e formação
- C. Cabeça de cotovelo
Figura 2
1) Para boca plana simples, aperte o segundo parafuso superior na porta de descarga direita e afrouxe o parafuso anjo direito.
Assuntos precisam de atenção:
① Para a máquina de travamento SA-12 — SA-15HB Pittsburgh, a espessura da placa lateral, parafuso de parafuso duplo④ e mola em forma de disco （4a） são ajustáveis. Quatro parafusos ③、④ são fixos.
A. Mesa de trabalho
O tronco é uma estrutura de casca soldada que é feita de cantoneira de aço e chapa de aço fina, com um painel de mesa de trabalho fixo no topo da chapa, o painel é equipado com placas de posicionamento de entrada horizontais ①、② e quatro placas de posicionamento de saída fixas, veja a figura 2.
(Figo. 3）Sistema de Transferência
B. Transporte e Formação
Toda a seção de acionamento é uma caixa de câmbio aberta.
Passada pelos eixos de engrenagem 11, 12, 13, 14 e engrenagens 16, 17, 18, 19 para a seção de formação, a engrenagem 19 aciona separadamente Ⅲ engrenagem descendente 35 e Ⅳ engrenagem descendente 35, depois através das múltiplas engrenagens da ponte acionando todo o sistema de movimento .
As máquinas de travamento Pittsburgh são geralmente equipadas com eixos formadores de 6 a 7 pares, cada eixo de par é equipado com uma engrenagem motriz 35 e duas colunas esquerda e direita ou três colunas esquerda, central e direita de bobinas rolantes.
(Fig. 3) é um diagrama de transmissão abrangente, no entanto, nem todas as máquinas estão equipadas com todos os componentes listados na fig, como a máquina SA-12、SA-15、SA-12H、SA15 sem carretel 201-214.
C. Cabeça de cotovelo
Princípio estrutural: (uma fig.2 no topo), através da engrenagem cônica （5), （7) engrenagem motriz (10) e carretel rolante （8） e （9）, a peça de trabalho será colocada na abertura do carretel e formando um leque. peça moldada em uma certa altura do osso em ângulo reto, conforme mostrado na fig.1: E=（1）+（6）
Figura 4
A cabeça do cotovelo é uma peça dedicada instalada na parte superior da Pittsburgh Locking Machine (conforme mostrado na fig.2: C), usada principalmente para osso em ângulo reto, ou seja, dobrar a placa em forma de leque em uma certa altura da borda em ângulo reto ( ver fig.4).
Conecte este tipo de ângulo reto e “
”Placa em formato com borda de flange para fazer conector de tubo angular.
Cada modo da máquina de travamento Pittsburgh será equipado com um componente de cotovelo de acordo com a demanda do usuário, por exemplo, troque SA12C por SA12BC.
Ajuste e uso
A máquina formadora de fechadura Pittsburgh pode ser usada para conectar ou dobrar, mas não pode rolar, portanto, ao usar a máquina, é necessária alguma folga entre o rolo superior e o rolo inferior, e a folga é aproximadamente a espessura mínima da placa mais 0,1-0,2 (3).
A folga foi ajustada antes da entrega, os usuários não devem girar arbitrariamente o parafuso limitador (3) e a porca de fixação (4) e a mola prato (4a) (conforme mostrado nas fig.2 e 5).
Figura 5
No caso de alteração da folga devido ao afrouxamento do parafuso (3), porca (4), ou causado por outros motivos, primeiro afrouxe a porca (4), e coloque um par de espaçadores da mesma espessura que
entre os quatro grupos de rolos mais à esquerda, em seguida, ajuste o parafuso limitador (3) até que as quatro folgas estejam basicamente paralelas, trave novamente a porca (4),(
=Mín. espessura da placa+0,1-0,2mm), se for espessura mínima, coloque o espaçador e deixe um pequeno espaço.
Rolo de ângulo reto 300 peças, ajuste manualmente o rolo e a mola em forma de disco, mantenha a folha fina “
”em forma de 90 °.
②Ajuste da forma óssea:
Afrouxe os parafusos (1) e (2) na placa de posicionamento de entrada e mova a placa guia na direção horizontal para alargar ou estreitar as peças de formação. Prato largo
placa estreita
prato largo
placa estreita
.
③Uso e ajuste do cotovelo (fig. 7)
Primeiro, dobrando a cabeça da peça em 90°, comprimento 15mm, altura H (SA15-HB H=10mm, outros 8mm) (conforme mostrado na fig.6).
Em seguida, insira a extremidade B entre (8) e (9) na direção estreita (como na fig.7), depois aperte o parafuso (40), ligue a máquina, empurre com força a placa junto com o rotor guia no rolo de rolamento.
Diagrama esquemático elétrico (trifásico)
Aqui estão os desenhos:
Diagrama elétrico
Diagrama esquemático de ajuste de regras de orientação
Aqui estão os desenhos:
Diagrama de ajuste de regras de orientação
