Controle deslizante API 600

2024年7月4日 Roberto Magalhães

O que é um controle deslizante API 600?

Um controle deslizante API 600 é um controle deslizante do tipo ligado e desligado. Esta válvula é usada para abrir e fechar o fluxo de líquido em uma tubulação. Uma válvula gaveta API é uma válvula de fluxo bidirecional. Isto significa que o fluxo de fluido através da válvula pode ocorrer em qualquer direção. Os fabricantes de válvulas gaveta API projetam a válvula de forma que uma extremidade possa servir como entrada, permitindo que o fluido entre em qualquer direção. Um carretel API 600 apresenta um grande diâmetro (entre 2 e 80 polegadas), um corpo de aço fundido, paredes grossas e uma superfície de vedação plana entre o carretel e a sede. As válvulas gaveta API 600 são usadas principalmente na indústria de petróleo e gás, particularmente em aplicações onde é desejada uma queda mínima de pressão para uma operação suave. Este tipo de válvula não é usado para regular a vazão. O termo “API 600” representa um padrão americano para o projeto de válvulas gaveta para aplicações na indústria petrolífera. Esta norma especifica os critérios de projeto para válvulas de aço fundido (aço carbono e liga) e também especifica a geometria e o tamanho da válvula em termos de espessura do corpo e castelo, dimensões, conexão, garfo e conexão roscada e conexões adicionais.

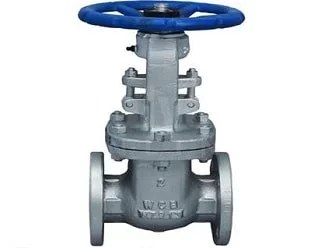

Figura 1: controle deslizante API 600

Componentes do controle deslizante API 600

O API 600 é um conjunto composto por vários componentes incluindo:

figura: Diagrama mostrando as peças e a montagem de uma válvula gaveta padrão API 600

Corpo da válvula

Esta é a parte do carretel API 600 que serve para alojar as partes internas da válvula. O corpo da válvula também atua como a principal barreira de pressão de uma válvula gaveta API 600. Para suportar altas pressões e altas temperaturas, o corpo é feito de materiais metálicos resistentes, como aço inoxidável e aço carbono.

Capô do motor

O capô é a parte de um controle deslizante API 600 que abriga os componentes internos de um controle deslizante. Ele contém os componentes móveis e é fixado ao corpo da válvula com parafusos ou pernos para garantir uma vedação hermética.

tronco

Esta é a parte de um controle deslizante API 600 usado para aumentar e diminuir o controle deslizante. Esta função é conseguida girando manualmente ou operando o fuso roscado. Os fabricantes de válvulas de carretel API 600 projetam a haste de modo que ela possa subir ou não, dependendo da extremidade roscada da haste.

Assento

A sede é o componente de uma válvula API 600 projetada para suportar a válvula e evitar vazamentos de fluido. O fabricante da válvula de carretel API 600 fornece as sedes integradas ao corpo do carretel ou como uma construção de anel de sede separada. Os anéis de sede já fixados na válvula devem ser feitos do mesmo material do corpo da válvula.

Variante de design do controle deslizante API 600

O design do carretel API 600 pode variar dependendo do castelo e das conexões finais, estilo da chave, haste ou atuação da válvula. Por exemplo, a parte superior pode ter uma conexão roscada ou uma conexão de vedação de pressão. A válvula de carretel também oferece muito espaço para variação de projeto nas válvulas de carretel API 600, pois as válvulas de carretel podem ser projetadas em várias configurações, como carretel de cunha completo, carretel de cunha flexível, carretel de cunha deslizante paralelo e carretel de cunha dividida. Uma válvula gaveta de cunha completa é feita de uma única peça de aço. O design de uma cunha flexível é tal que pode se adaptar às mudanças no ângulo entre os assentos. Uma cunha dividida apresenta um design de dois discos para auxiliar no alinhamento da cunha nas sedes das válvulas. Conforme mencionado anteriormente, a haste de uma válvula API 600 pode ser projetada como tipo ascendente ou não ascendente, enquanto a atuação da válvula pode ser manual, por engrenagem ou pneumática/elétrica/hidráulica.

Como funciona a válvula gaveta API 600?

As corrediças API 600 são operadas por volante ou automatizadas. As válvulas gaveta API 600 funcionam inserindo uma válvula gaveta ou disco no caminho do fluxo do fluido através de uma haste roscada. O eixo conecta o volante e a corrediça. Quando o volante é girado no sentido anti-horário, a válvula abre devido ao movimento vertical do eixo. Por outro lado, girar o volante no sentido horário faz com que o controle deslizante se mova para baixo, fechando assim o controle deslizante API 600. Os fabricantes de válvulas gaveta API 600 projetam essas válvulas para uso em aplicações ligadas e desligadas, mas não para estrangulamento. Quando a válvula está totalmente aberta, o carretel fica livre de bloqueios no caminho do fluxo e, portanto, sofre uma queda muito pequena na pressão do fluxo. Operar a corrediça num estado parcialmente aberto resulta numa enorme perda de pressão. A corrediça só deve ser utilizada com líquidos menos corrosivos e fluidos que não deixem depósitos, pois podem impedir o fechamento completo da corrediça. Além disso, uma válvula gaveta API 600 não pode ser usada para regular o fluxo porque o fluxo de fluido através de uma válvula gaveta parcialmente fechada pode criar fortes vibrações que podem fazer com que a válvula se mova da posição pretendida. Além disso, as sedes e a corrediça da válvula podem sofrer erosão severa se a válvula estiver parcialmente aberta.

Tipos de válvulas gaveta API 600

Os fabricantes de válvulas gaveta API 600 oferecem vários tipos para você escolher. Esses tipos incluem o seguinte.

Controle deslizante API 600 com controle deslizante de faca

Este é um tipo especial de válvula gaveta API 600 usada para fluidos de alta viscosidade. A válvula foi projetada para eliminar o efeito do golpe de aríete abrindo e fechando em velocidades muito baixas. As válvulas guilhotina API 600 podem ser fabricadas a partir de uma variedade de materiais, incluindo ferro dúctil e aço inoxidável. Este tipo de controle deslizante API 600 está disponível em vários tamanhos, variando de 2 a 24 polegadas e também há diversas variantes, incluindo assento macio, assento de metal e tipos de capuz. Uma grande limitação de uma válvula guilhotina API 600 é que ela foi projetada apenas para baixa pressão.

Figura: Válvula gaveta API 600 com válvula guilhotina.

Válvula corrediça API 600 com haste ascendente e não ascendente

Em uma válvula gaveta com haste ascendente API 600, a haste sobe acima do volante quando a válvula abre. O eixo não ascendente, por outro lado, consiste em um eixo que não sobe acima do volante quando a válvula é aberta. A válvula gaveta com haste ascendente API 600 facilita ao operador da válvula saber quando ela está abrindo ou fechando, verificando a subida ou descida da haste. Os fabricantes de válvulas gaveta não ascendentes API 600 produzem a válvula com indicadores de fechamento e abertura.

Figura: Válvula gaveta API 600 com fuso ascendente e não ascendente.

Controle deslizante de API com controle deslizante de expansão

Este é o tipo de válvula gaveta API 600 projetada com uma gaveta em cunha e um segmento. É mais adequado para fluidos altamente abrasivos em altas temperaturas e alta pressão. Com uma válvula de carretel expansível API 600, uma vedação positiva é obtida pela expansão mecânica do carretel e segmento contra a vedação. A expansão do controle deslizante e do segmento ocorre quando o eixo exerce um impulso sobre eles. Na posição fechada ou aberta, a expansão cria uma vedação hermética contra os lados superior e inferior. Este design exclusivo ajuda a evitar o desgaste dos assentos e do controle deslizante.

Figura 5: Controle deslizante API 600 com controle deslizante de expansão.

Aplicações do controle deslizante API 600

As válvulas gaveta API 600 são usadas em inúmeras aplicações, incluindo:

Usado no transporte de petróleo.
Eles são usados na indústria de refino de petróleo e gás.
Essas válvulas são usadas em aplicações petroquímicas.
Indústria química
Aplicações metalúrgicas.
Usinas a vapor.

Vantagens do controle deslizante API 600

Fácil de montar, reparar e manter.
Eles levam a uma pequena queda de pressão na tubulação.
Pode funcionar eficazmente com líquidos viscosos.
Versátil.
Eles são duradouros.
A prova de fogo.
Sem vazamento de líquido.
Suporta alta pressão e altas temperaturas.

Desvantagens do controle deslizante API 600

Difícil de abrir e fechar
Propriedades de estrangulamento ruins
Suscetível à erosão da válvula e da sede

Correção de bug do controle deslizante API 600

A porca de atuação não gira em nenhuma direção

Interferência entre o corpo da válvula e a chave de operação. Verifique se há interferência travando o corpo da válvula para ver se está próximo à porca de operação; reposicione-o.
Aperto irregular dos parafusos e porcas da caixa de empanque durante a montagem. Afrouxe os parafusos e porcas da caixa de empanque e aperte-os novamente de maneira uniforme.
Pode ter ocorrido corrosão entre a caixa de empanque e o fuso. Verifique a caixa de empanque e a haste, limpe ou substitua se necessário. Realize cirurgia ou preenchimento granular.
A sujeira ficou presa embaixo do portão. Remova o capô e remova a sujeira.

O número correto de rotações não é alcançado ao fechar o slide API 600

Acúmulo de sujeira na área de assento. Forneça fluxo através da válvula e opere a válvula para remover detritos.

A porca de atuação não para de girar mesmo após o número correto de voltas

A porca de operação pode ter sido submetida a um torque excessivo. Verifique o eixo e a porca escalonada. Substitua a porca, se necessário.
A válvula possui engrenagem cônica ou cônica, o que facilita a operação. Verifique se a válvula de carretel API 600 está equipada com caixa de engrenagens.

Vazamento entre a carcaça e o flange da tampa

O-ring ou vedação danificados ou presos. Remova o capô e substitua a junta.
Carcaça ou flange do capô rachado/fraturado. Inspecione e substitua a carcaça ou capô, se necessário.
Afrouxe os parafusos e porcas do capô. Aperte os parafusos e porcas do capô.

Vazamento de fluido na área da caixa de empanque

A gaxeta da caixa de empanque e o anel de vedação do eixo estão gastos. Substitua a gaxeta, a sobreposta ou o anel de vedação, se necessário.

Vazamento no assento

Assentos danificados. Substitua os assentos.
Objetos estranhos ficaram alojados sob o portão. Remova os objetos estranhos.

Uma válvula gaveta API 600 é uma válvula liga/desliga bidirecional. São fabricados de acordo com as normas do American Petroleum Institute (API 600), principalmente pelo processo de fundição a partir de material de aço. O método de fundição é preferido porque não garante vazamento de líquido. Estas válvulas podem ser operadas manualmente ou com acionamentos hidráulicos, pneumáticos ou elétricos. Os fabricantes de válvulas de carretel API 600 projetam essas válvulas com diâmetros extragrandes, espessuras de parede espessas e uma superfície de vedação entre o carretel e a sede. As válvulas são amplamente utilizadas na indústria de petróleo e gás porque são à prova de fogo e têm queda mínima. na pressão do fluxo de fluido. Essas válvulas também são usadas para transferir fluidos de alta pressão e alta temperatura em indústrias pesadas de vapor, petroquímica e química. Os fabricantes de válvulas de carretel API 600 oferecem vários tipos diferentes no mercado, incluindo válvulas de carretel de guilhotina API 600, válvulas de carretel de haste ascendente e não ascendente API 600 e válvulas de carretel de expansão API 600. Uma válvula gaveta API 600 oferece inúmeros benefícios em suas aplicações, incluindo versatilidade, durabilidade, ausência de vazamentos, alta resistência, segurança contra incêndio e baixa queda de pressão. Contudo, as válvulas API 600 são inadequadas para aplicações de estrangulamento e operam lentamente.
