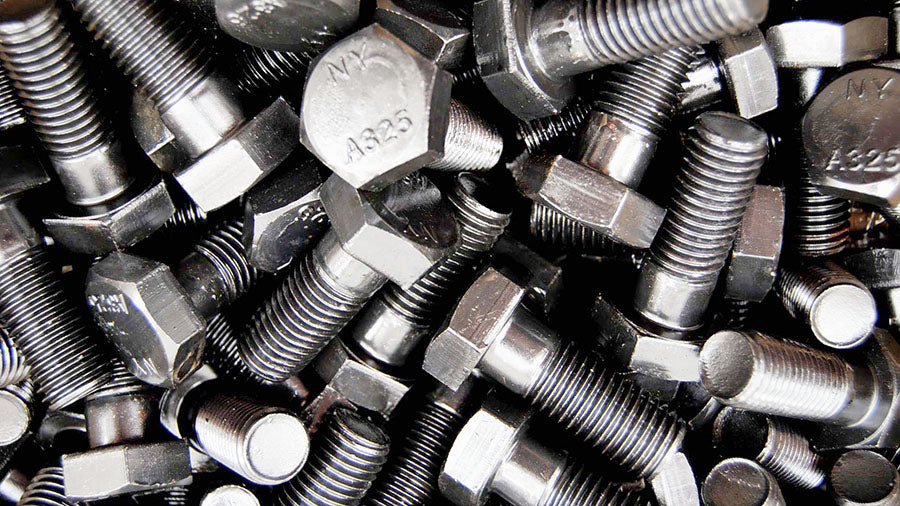

Tabela de dimensões do parafuso ASTM A325, tamanhos, resistência
Os parafusos ASTM A325 são um dos fixadores mais comumente usados, geralmente usados para conexões de aço estrutural em estruturas de aço pesadas. Ele contém dois tipos de parafusos estruturais hexagonais pesados de aço temperado e temperado:
- Tipo 1: carbono médio, boro carbono ou aço de liga de carbono médio,
- Tipo 3: aço resistente.
- Tipo 2: retirado em 1991.
A norma ASTM A325 foi retirada em 2016 e substituída pela ASTM F3125/F3125M. Exceto pelas dimensões, as informações nesta página são apenas para referência e fins históricos.
Propriedades e especificações dos parafusos ASTM A325
As propriedades e especificações do material ASTM A325 estão listadas nas tabelas a seguir, incluindo dimensões, tamanhos, resistência, etc.
Requisitos Químicos
| Requisitos Químicos para Parafusos Tipo 1, Análise de Calor | ||||||||
| Notas | Material | C | Si | Mn, ≤ | P, ≤ | S, ≤ | B | Elementos de Liga |
| ASTM A325 Tipo 1 | Aço carbono | 0,30-0,52 | 0,15-0,30 | 0,6 | 0,04 | 0,05 | – | – |
| Aço Carbono Boro | 0,30-0,52 | 0,15-0,30 | 0,6 | 0,04 | 0,05 | 0,0005-0,003 | – | |
| Liga de aço | 0,30-0,52 | 0,15-0,35 | 0,6 | 0,035 | 0,04 | – | A | |
| Liga de aço boro | 0,30-0,52 | 0,15-0,35 | 0,6 | 0,035 | 0,04 | 0,0005-0,003 | A | |
| Requisitos Químicos para Parafusos Tipo 1, Análise de produto | ||||||||
| Notas | Material | C | Si | Mn, ≤ | P, ≤ | S, ≤ | B | Elementos de Liga |
| ASTM A325 Tipo 1 | Aço carbono | 0,28-0,55 | 0,13-0,32 | 0,57 | 0,048 | 0,058 | – | – |
| Aço Carbono Boro | 0,28-0,55 | 0,08-0,32 | 0,6 | 0,04 | 0,05 | 0,0005-0,003 | – | |
| Liga de aço | 0,28-0,55 | 0,13-0,37 | 0,6 | 0,04 | 0,045 | – | A | |
| Liga de aço boro | 0,28-0,55 | 0,13-0,37 | 0,6 | 0,04 | 0,045 | 0,0005-0,003 | A | |
Força do parafuso ASTM A325
A resistência do parafuso ASTM A325 está resumida na tabela abaixo, incluindo resistência à tração, resistência ao escoamento e dureza, etc.
Notas:
A área de tensão é calculada da seguinte forma:
Aé = 0,7854 [D-(0.9743/n)]
- Aé = área de tensão, em2,
- D = tamanho nominal do parafuso, e
- n = fios por polegada.
| Requisitos de tração para parafusos, pinos e hastes roscadas de tamanho normal | ||||
| Tamanho do parafuso, roscas por polegada e designação da série | Área de Estresse, em. | Carga de tração, lbf, ≥ | Carga de prova, método de medição de comprimento | Carga de prova alternativa, método de limite de escoamento |
| 1/2 – 13UNC | 0,142 | 17.050 | 12.050 | 13.050 |
| 08/05 – 11 UNC | 0,226 | 27.100 | 19.200 | 20.800 |
| 3/4 – 10 UNC | 0,334 | 40.100 | 28.400 | 30.700 |
| 7/8 – 9UNC | 0,462 | 55.450 | 39.250 | 42.500 |
| 1 – 8 UNC | 0,606 | 72.700 | 51.500 | 55.750 |
| 1 1/8 – 7 UNC | 0,763 | 80.100 | 56.450 | 61.800 |
| 1 1/4 – 7UNC | 0,969 | 101.700 | 71.700 | 78.500 |
| 1 3/8 – 6 UNC | 1.155 | 121.300 | 85.450 | 93.550 |
| 1 1/2 – 6 UNC | 1.405 | 147.500 | 104.000 | 113.800 |
As cargas de grau de parafuso A325 tabuladas são baseadas no seguinte:
| Tamanho do parafuso, pol. | Resistência à tração, ksi | Método de medição de comprimento, ksi | Método de limite de escoamento, ksi |
| 1/2 a 1 | 120 | 85 | 92 |
| 1 1/8 a 1 1/2 | 105 | 74 | 81 |
Requisitos de dureza
| Requisitos de dureza para parafusos estruturais, pinos e haste roscada | |||
| Tamanho do parafuso, em | Comprimento nominal, pol. | Dureza | |
| Brinell, HB | Rockwell B. | ||
| 1/2 – 1 | <2D | 253-319 | 25-34 |
| 2D, ≥ | ≤319 | ≤34 | |
| 1 1/8 – 1 1/2 | <3D | 223-286 | 19-30 |
| 3D, ≥ | ≤286 | ≤30 | |
| D = Diâmetro nominal ou tamanho da rosca. | |||
Tabela de dimensões do parafuso A325
A tabela de dimensões e tamanhos dos parafusos ASTM A325 estão listados na tabela e no desenho abaixo.
Notas de parâmetro para parafusos ASTM A325 em ASME B18.2.6 -2019
| Tabela 2.1-1, Dimensões dos parafusos estruturais sextavados pesados A325 | ||||||||||
| Tamanho nominal ou diâmetro básico do produto, polegada | Diâmetro do corpo (Max-Min), E | Largura entre apartamentos, F | Largura entre cantos, G | Altura da cabeça, H | Raio do filete, R | Comprimento da rosca, LT | Comprimento da rosca de transição, Y | Desvio Total Máximo da Superfície do Rolamento, FIM | ||
| Nominal | Máx.-Mín. | Nominal | Máx.-Mín. | |||||||
| 1/2 (0,500) | 0,515-0,482 | 7/8 | 0,875-0,850 | 1.010-0.969 | 16/05 | 0,323-0,302 | 0,031-0,009 | 1,00 | 0,19 | 0,016 |
| 5/8 (0,625) | 0,642-0,605 | 11/16 | 1.062-1.031 | 1.227-1.175 | 25/64 | 0,403-0,378 | 0,062-0,021 | 1,25 | 0,22 | 0,019 |
| 3/4 (0,750) | 0,768-0,729 | 1 1/4 | 1.250-1.212 | 1.443-1.383 | 15/32 | 0,483-0,455 | 0,062-0,021 | 1,38 | 0,25 | 0,022 |
| 7/8 (0,875) | 0,895-0,852 | 16/07 | 1.438-1.394 | 1.660-1.589 | 35/64 | 0,563-0,531 | 0,062-0,031 | 1,50 | 0,28 | 0,025 |
| 1 (1.000) | 1.022-0.976 | 1 5/8 | 1.625-1.575 | 1.876-1.796 | 39/64 | 0,627-0,591 | 0,093-0,062 | 1,75 | 0,31 | 0,028 |
| 1 1/8 (1,125) | 1.149-1.098 | 113/16 | 1.812-1.756 | 2.093-2.002 | 16/11 | 0,718-0,658 | 0,093-0,062 | 2h00 | 0,34 | 0,032 |
| 1 1/4 (1.250) | 1.277-1.223 | 2 | 2.000-1.938 | 2.309-2.209 | 25/32 | 0,813-0,749 | 0,093-0,062 | 2h00 | 0,38 | 0,035 |
| 13/8 (1,375) | 1.404-1.345 | 2 3/16 | 2.188-2.119 | 2.526-2.416 | 27/32 | 0,878-0,810 | 0,093-0,062 | 2,25 | 0,44 | 0,038 |
| 1 1/2 (1.500) | 1.531-1.470 | 2 3/8 | 2.375-2.300 | 2.742-2.622 | 15/16 | 0,974-0,902 | 0,093-0,062 | 2,25 | 0,44 | 0,041 |
Dimensões da porca A325
| Tabela 3.1-1, Dimensões de porcas sextavadas pesadas para uso com parafusos estruturais | ||||||||
| Tamanho nominal ou diâmetro principal básico da rosca, pol. | Largura entre apartamentos, F | Largura entre cantos, G | Espessura, H | Raio do filete, R | Desvio total da face do rolamento FIM, porcas sextavadas pesadas, carga de prova especificada | |||
| Nominal, em. | Max-Min, pol. | Nominal, em. | Máx.-Mín. | <150 ksi | ≥150 ksi | |||
| 1/2 (0,500) | 7/8 | 0,875-0,850 | 1.010-0.969 | 31/64 | 0,504-0,464 | 0,031-0,009 | 0,023 | 0,016 |
| 5/8 (0,625) | 11/16 | 1.062-1.031 | 1.227-1.175 | 39/64 | 0,631-0,587 | 0,062-0,021 | 0,025 | 0,018 |
| 3/4 (0,750) | 1 1/4 | 1.250-1.212 | 1.443-1.383 | 47/64 | 0,758-0,710 | 0,062-0,021 | 0,027 | 0,020 |
| 7/8 (0,875) | 16/07 | 1.438-1.394 | 1.660-1.589 | 55/64 | 0,885-0,833 | 0,062-0,031 | 0,029 | 0,022 |
| 1 (1.000) | 1 5/8 | 1.625-1.575 | 1.876-1.796 | 39/64 | 1.012-0.956- | 0,093-0,062 | 0,031 | 0,024 |
| 1 1/8 (1,125) | 113/16 | 1.812-1.756 | 2.093-2.002 | 17/64 | 1.139-1.079 | 0,093-0,062 | 0,033 | 0,027 |
| 1 1/4 (1.250) | 2 | 2.000-1.938 | 2.309-2.209 | 17/32 | 1.251-1.187 | 0,093-0,062 | 0,035 | 0,030 |
| 13/8 (1,375) | 2 3/16 | 2.188-2.119 | 2.526-2.416 | 11/32 | 1.378-1.310 | 0,093-0,062 | 0,038 | 0,033 |
| 1 1/2 (1.500) | 2 3/8 | 2.375-2.300 | 2.742-2.622 | 115/32 | 1.505-1.433 | 0,093-0,062 | 0,041 | 0,036 |
Dimensões da arruela A325
Tabela 4.1.1-1, Dimensões para arruelas circulares e circulares de aço temperado
| Tamanho básico ou tamanho nominal da arruela, polegadas | Diâmetro interno, identificação | Diâmetro externo, diâmetro externo | Espessura, T | Distância mínima da borda, E | ||
| Nominal | Máx.-Mín. | Nominal | Máx.-Mín. | Máx.-Mín. | ||
| 1/2 (0,500) | 0,531 | 0,531-0,563 | 1.063 | 1.031-1.095 | 0,097-0,177 | 0,438 |
| 5/8 (0,625) | 0,688 | 0,688-0,720 | 1.313 | 1.281-1.345 | 0,122-0,177 | 0,547 |
| 3/4 (0,750) | 0,813 | 0,813-0,845 | 1.469 | 1.437-1.501 | 0,122-0,177 | 0,656 |
| 7/8 (0,875) | 0,938 | 0,938-0,970 | 1.750 | 1.718-1.782 | 0,136-0,177 | 0,766 |
| 1 (1.000) | 1.063 | 1.063-1.085 | 2.000 | 1.937-2.063 | 0,136-0,177 | 0,875 |
| 1 1/8 (1,125) | 1.188 | 1.188-1.251 | 2.250 | 2.187-2.313 | 0,136-0,177 | 0,984 |
| 1 1/4 (1.250) | 1.375 | 1.375-1.438 | 2.500 | 2.437-2.563 | 0,136-0,177 | 1.094 |
| 13/8 (1,375) | 1.500 | 1.500-1.563 | 2.750 | 2.687-2.813 | 0,136-0,177 | 1.203 |
| 1 1/2 (1.500) | 1.625 | 1.625-1.688 | 3.000 | 2.937-3.063 | 0,136-0,177 | 1.313 |
| Tabela 4.2.1-1, Dimensões de arruelas chanfradas endurecidas com inclinação ou conicidade em espessura 1:6 | |||||
| Tamanho básico ou tamanho nominal da arruela, polegadas | Diâmetro interno, identificação | Comprimento lateral mínimo, A | Espessura, T | Distância mínima da borda, E | |
| Nominal | Máx.-Mín. | ||||
| 1/2 (0,500) | 0,531 | 0,531-0,563 | 1,75 | 0,313 | 0,438 |
| 5/8 (0,625) | 0,688 | 0,688-0,720 | 1,75 | 0,313 | 0,547 |
| 3/4 (0,750) | 0,813 | 0,813-0,845 | 1,75 | 0,313 | 0,656 |
| 7/8 (0,875) | 0,938 | 0,938-0,970- | 1,75 | 0,313 | 0,766 |
| 1 (1.000) | 1.125 | 1.125-1.188 | 1,75 | 0,313 | 0,875 |
| 1 1/8 (1,125) | 1.250 | 1.250-1.313 | 2,25 | 0,313 | 0,984 |
| 1 1/4 (1.250) | 1.375 | 1.375-1.438 | 2,25 | 0,313 | 1.094 |
| 13/8 (1,375) | 1.500 | 1.500-1.563 | 2,25 | 0,313 | 1.203 |
| 1 1/2 (1.500) | 1.625 | 1.625-1.688 | 2,25 | 0,313 | 1.313 |
| Tabela 5.1-1, Dimensões para Indicadores de Tensão Direta Tipo Arruela Compressível, polegadas | ||||||
| Tamanho do indicador de tensão direta | Todos os tipos | Tipos 325-1, 325-3 | Tipos 490-1, 490-3 | |||
| Diâmetro interno, A (Mín-Máx) | Diâmetro tangencial da saliência, B, ≤ | Espessura, sem saliência, E, ≥ | Com saliência, F, ≤ | Diâmetro externo, C (Mín-Máx) | Diâmetro externo, C (Mín-Máx) | |
| 1/2 (0,500) | 0,520-0,527 | 0,788 | 0,104 | 0,18 | 1.031-1.187 | 1.031-1.375 |
| 5/8 (0,625) | 0,651-0,658 | 0,956 | 0,126 | 0,22 | 1.281-1.375 | 1.281-1.625 |
| 3/4 (0,750) | 0,783-0,790 | 1.125 | 0,126 | 0,24 | 1.437-1.625 | 1.437-1.750 |
| 7/8 (0,875) | 0,914-0,921 | 1.294 | 0,142 | 0,26 | 1.718-1.875 | 1.718-2.000 |
| 1 (1.000) | 1.043-1.052 | 1.463 | 0,158 | 0,27 | 1.937-2.000 | 1.937-2.250 |
| 1 1/8 (1,125) | 1.174-1.183 | 1.631 | 0,158 | 0,28 | 2.187-2.250 | 2.187-2.500 |
| 1 1/4 (1.250) | 1.306-1.315 | 1.800 | 0,158 | 0,28 | 2.437-2.500 | 2.437-2.750 |
| 13/8 (1,375) | 1.437-1.446 | 1.969 | 0,158 | 0,28 | 2.687-2.750 | 2.687-3.000 |
| 1 1/2 (1.500) | 1.568-1.577 | 2.138 | 0,158 | 0,28 | 2.937-3.000 | 2.937-3.250 |
Dimensões dos parafusos estruturais tipo twist-off
| Tabela 6.1.1-1, Dimensões dos parafusos estruturais do tipo twist-off: configurações de cabeça sextavada pesada e cabeça redonda | |||||||||||||
| Tamanho nominal ou diâmetro principal básico ou rosca e rosca por polegada | Cabeça hexagonal pesada | Heit Pesado e Cabeça Redonda | Cabeça redonda | Raio do filete, R (Max-Min.) | Comprimento da rosca, Lr | Comprimento da Spline, Ls | Largura do spline entre planos, S | Centro máximo da ranhura até a primeira rosca totalmente formada, U | Comprimento da rosca de transição, Y | Desvio Total Máximo da Superfície de Rolamento FIM, | |||
| Largura entre apartamentos, F (máx.-mín.) | Largura nos cantos, G (máx.-mín.) | Altura da cabeça, H (máx.-mín.) | Diâmetro do corpo em tamanho real. E (Máx.-Mín.) | Diâmetro da cabeça. D, ≤ | Diâmetro do rolamento. C, ≥ | ||||||||
| 1/2 – 13 (0,500) | 0,875-0,850 | 1.010-0.969 | 0,323-0,302 | 0,515-0,482 | 1.126 | 0,89 | 0,031-0,009 | 1,00 | 0,50 | 0,32 | 0,192 | 0,19 | 0,016 |
| 5/8 – 11 (0,625) | 1.062-1.031 | 1.227-1.175 | 0,403-0,378 | 0,642-0,605 | 1.313 | 1.102 | 0,062-0,021 | 1,25 | 0,60 | 0,43 | 0,227 | 0,22 | 0,019 |
| 3/4 – 10 (0,750) | 1.250-1.212 | 1.443-1.383 | 0,483-0,455 | 0,768-0,729 | 1,58 | 1.338 | 0,062-0,021 | 1,38 | 0,65 | 0,53 | 0,25 | 0,25 | 0,022 |
| 7/8 – 9 (0,875) | 1.438-1.394 | 1.660-1.589 | 0,563-0,531 | 0,895-0,852 | 1,88 | 1.535 | 0,062-0,031 | 1,50 | 0,72 | 0,61 | 0,278 | 0,28 | 0,025 |
| 1 – 8 (1.000) | 1.625-1.575 | 1.876-1.796 | 0,627-0,591 | 1.022-0.976 | 2.158 | 1.771 | 0,093-0,062 | 1,75 | 0,80 | 0,7 | 0,313 | 0,31 | 0,028 |
| 1 1/8 – 7 (1,125) | 1.812-1.756 | 2.093-2.002 | 0,718-0,658 | 1.149-1.098 | 2.375 | 1.991 | 0,093-0,062 | 2h00 | 0,90 | 0,8 | 0,367 | 0,34 | 0,032 |
| 1 1/4 – 7 (1.250) | 2.000-1.938 | 2.309-2.209 | 0,813-0,749 | 1.277-1.223 | 2,76 | 2.213 | 0,093-0,062 | 2h00 | 1,00 | 0,9 | 0,367 | 0,38 | 0,035 |
