Material S235JR | 1.0038 Equivalente de Aço, Propriedades, Composição

Material S235JR (aço 1.0038) em EN 10025-2

O material S235JR, também conhecido como aço 1.0038, é um tipo de aço estrutural não ligado definido na norma europeia EN 10025-2. Faz parte da série S de tipos de aço, que inclui vários tipos com diferentes limites de escoamento mínimos, como S275, S355, etc. Possui boa plasticidade, tenacidade e soldabilidade, resistência moderada e boas propriedades de flexão a frio. Este tipo também é frequentemente referido como “aço carbono” ou “aço macio” e é amplamente utilizado em diversas aplicações de construção e engenharia.

Significado do material S235JR (designação):

• “S” significa Estrutural;
• “235” representa o limite de escoamento mínimo em MPa (Megapascal) para espessura de aço ≤ 16mm;
• “JR” indica o grau de qualidade relativo ao valor energético do teste de impacto Charpy ≥ 27 J à temperatura ambiente (20 °C);
• “C” indica que o material é adequado para flangeamento a frio, dobra a frio, conformação a frio ou trefilação a frio, por exemplo, S235JRC (1.0122).
• 1.0038 é a designação do número do aço.

As condições gerais de entrega do aço S235JR são as seguintes:

• +AR significa “As-Rolled” e condição de entrega sem laminação especial e/ou tratamento térmico.
• +N é a abreviação de “Normalizado ou formado normalizado”
• +M representa “Processamento de Controle Térmico Mecânico – TMCP”
• +C é o “endurecido pelo trabalho a frio”
• +A indica que o material está na condição de recozido macio.
• +AT significa que o aço está na condição de recozimento em solução.
• Mais designação e significado dos nomes de aço europeus

Exemplo 1: Quando a condição de entrega é laminada ou normalizada, o nome do aço é dado como S235JR+AR (1,0038+AR) ou S235JR+N (1,0038+N).

Exemplo 2: Aço S235JRC significa que o material é adequado para flangeamento a frio, dobra a frio, conformação a frio ou trefilação a frio.

Exemplo 3: Se o aço S235JRC for entregue na condição de endurecido por trabalho a frio, ele será denominado S235JRC+C (1.0122+C).

Folha de dados e especificações do material 1.0038

As tabelas e listas a seguir mostram a folha de dados e especificações do S235JR, incluindo composição química, propriedades mecânicas e propriedades físicas, etc.

Composição Química do Material S235JR (Aço EN 1.0038)

A tabela a seguir mostra a composição química do (1.0038) S235JR com base na análise da panela.

Propriedades físicas do aço S235JR

• Densidade do material: 7,85g/cm3 (0,284 lb/in3)
• Ponto de fusão: 1420-1460 °C (2590-2660 °F)
• Condutividade Elétrica: 0,141 × 10^6 S/m (a 20°C)
• Módulo de elasticidade (Módulo de elasticidade): 210 GPa (30500 ksi)
• Razão de Poisson: 0,3
• Módulo de cisalhamento: 80 GPa (11600 ksi)
• Capacidade térmica específica: 0,46 – 0,48 J/g-°C (50,0 – 100 °C); 0,11 – 0,115 BTU/lb-°F (122 – 212°F)

Propriedades Mecânicas do Aço S235JR (Material 1.0038)

A resistência ao escoamento, resistência à tração, alongamento e teste de impacto Charpy estão listados na folha de dados a seguir.

• Material EN 1.0038 Dureza Brinell: ≤120 HBW
• Valor de impacto Charpy: ≥ 27J, à temperatura ambiente 20 °C.

Força de rendimento

Resistência à tracção

1MPa = 1N/mm2

Alongamento

Soldagem

O material S235JR é geralmente considerado soldável usando métodos de soldagem convencionais. Técnicas de soldagem comuns, como soldagem a arco, soldagem MIG e soldagem TIG, podem ser usadas para unir o aço S235JR. O pré-aquecimento e o tratamento térmico pós-soldagem podem ser necessários dependendo da espessura do material e do processo de soldagem utilizado.

Resistência à corrosão

O S235JR não é um aço resistente à corrosão, portanto pode exigir revestimentos protetores ou outras medidas para prevenir a corrosão em ambientes agressivos.

Aplicações/Usos

• O aço S235JR é comumente usado em diversas aplicações estruturais e de construção, incluindo edifícios, pontes, caldeiras, torres de transmissão, estruturas de aço, shopping centers, máquinas e chassis de veículos, etc.
• É adequado para fabricar componentes que exijam boa soldabilidade e resistência moderada.
• O material é frequentemente usado para fins estruturais e de engenharia geral devido ao seu preço acessível e facilidade de processamento.

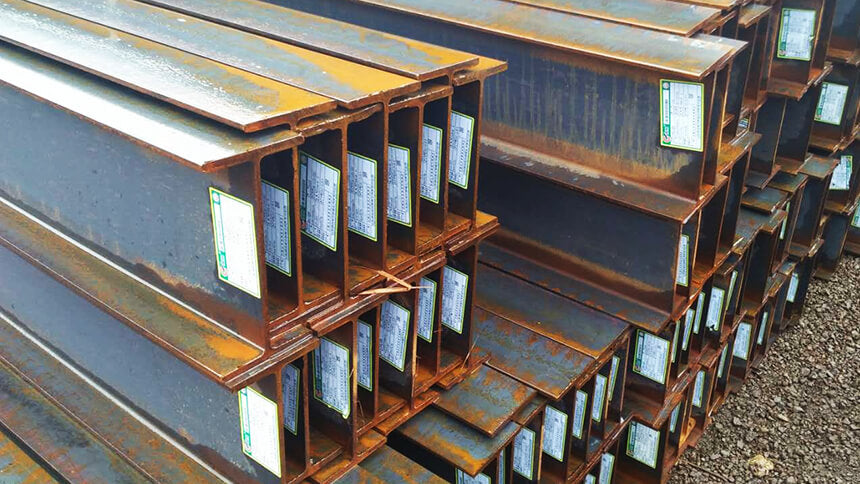

• O material EN 1.0038 pode ser transformado em muitos produtos de aço, como viga H, viga I, canal de aço, chapa de aço, cantoneira de aço, tubo de aço, fio-máquina e pregos, etc.

Equivalência

EN 1.0038 material S235JRG2 ou aço S235JR equivalente US ASTM AISI SAE, EN europeu (DIN alemão, BSI britânico, França NF…), ISO, JIS japonês, GB chinês e padrão indiano. (Para referência)

Nota: S235JRG2 é a designação anterior e foi descartada e coberta por S235JR na EN 10025-2 desde 2004.
