Aço 100Cr6 (Material EN 1.3505)

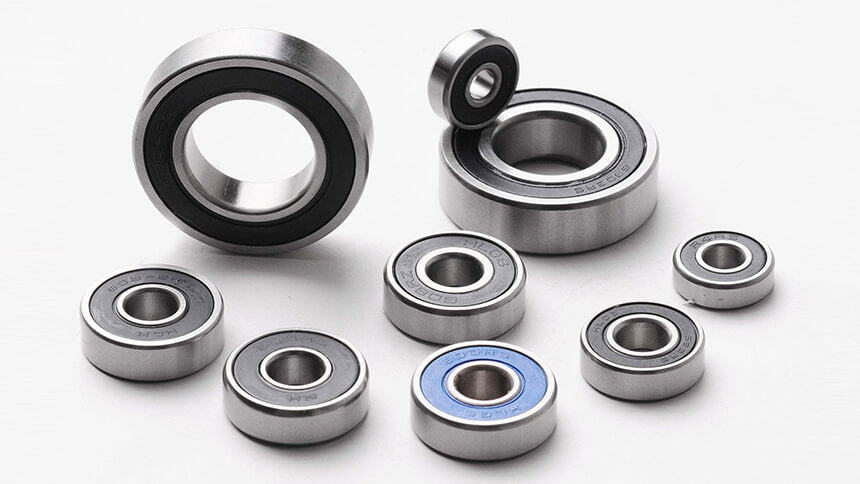

Material DIN EN 1.3505 (aço 100Cr6) é um tipo de aço para rolamentos de liga com padrão ISO e europeu EN. Possui boa tenacidade, boa estabilidade de revenido e pequena deformação durante o tratamento térmico. Após têmpera e revenido, o material 100Cr6 apresenta alta dureza e uniformidade, boa resistência ao desgaste e alta resistência à fadiga de contato.
Folha de dados e especificações
A tabela abaixo mostra a ficha técnica do material 100Cr6 incluindo composição química e propriedades mecânicas.
Composição química
Folha de dados 1, A tabela a seguir mostra a composição química do aço para rolamentos 100Cr6.
| Composição Química (Análise de Fundição), % | ||||||||||||
| País/Região | Padrão | Classe de aço (número do aço) | C | Si | Mn | P, ≤ | S, ≤ | Cr | Mo, ≤ | Cu ≤ | Ó, ≤ | Al, ≤ |
| ISO | ISO 683-17 | 100Cr6 (1,3505) | 0,93-1,05 | 0,15-0,35 | 0,25-0,45 | 0,025 | 0,015 | 1,35-1,60 | 0,10 | 0h30 | 0,0015 | 0,050 |
| União Europeia | EN ISO 683-17 | |||||||||||
| Alemanha | DIN EN ISO 683-17 | |||||||||||
Propriedades
A tabela a seguir mostra as propriedades do 100Cr6, incluindo propriedades físicas e mecânicas.
Propriedades mecânicas
Folha de dados 2, propriedades mecânicas do material 100Cr6 apenas para referência.
| Propriedades mecânicas (apenas para referência) | ||||
| Nome do Aço (Número do Aço) | Resistência à tração (MPa) | Resistência ao rendimento (MPa), ≥ | Alongamento (%, ≥) | Diâmetro (mm) |
| 100Cr6 (1,3505) | 1080-1470 | 835 | 9 | 10 |
| 830-1130 | 590 | 10 | 30 | |
Dureza Brinell material 100Cr6:
- ≤207 HBW (recozido para obter carbonetos esferoidizados);
- ≤241 HBW (recozido para obter carbonetos esferoidizados e trabalhados a frio)
Propriedades físicas
Folha de dados 3, propriedades físicas DIN EN 1.3505
| Propriedades físicas | |
| Densidade (g/cm3) | 7,8 |
| Capacidade de calor específico em J/(Kg·K) | 460 a 20 ℃ |
| Resistência elétrica (μΩ·m) | 0,19 (20°C) |
| Módulo de elasticidade (GPa) | 210 |
| Condutividade térmica em W/(m·K) | 33,0 (20 ℃) |
| 32,2 (350 ℃) | |
| 31,4 (700 ℃) | |
| Coeficiente de expansão térmica (10-6/K) | 12,3 (20-100°C) |
| 13,4 (20-200°C) | |
| 13,8 (20-300°C) | |
| 14,1 (20-400°C) | |
Tratamento térmico
Temperatura de endurecimento: 830-870 ℃, meio de têmpera: óleo.
Temperatura de têmpera: 150-180 ℃.
Notas Equivalentes
Aço DIN EN 1.3505, material 100Cr6 equivalente ao padrão US ASTM AISI SAE, japonês JIS e chinês GB.
| Equivalente em aço 100Cr6 (para referência) | |||||||||
| União Europeia | ISO | EUA | Japão | China | |||||
| Padrão | Grau (número do aço) | Padrão | Grau (número do aço) | Padrão | Nota | Padrão | Nota | Padrão | Nota |
| EN ISO 683-17 | 100Cr6 (1,3505) | ISO 683-17 | 100Cr6 (1,3505) | AISI SAE, ASTM A295/A295M | 52100 | JIS G 4805 | SUJ2 | GB/T 18254 | GCr15 |
