Aço Cromólio AISI 4130 (UNS G41300)
O aço AISI 4130 (UNS G41300), também conhecido como aço Cromoly 4130, é um aço de baixa liga da série cromo-molibdênio com alta resistência, tenacidade e temperabilidade, geralmente usado em condições temperadas e revenidas.
Usos

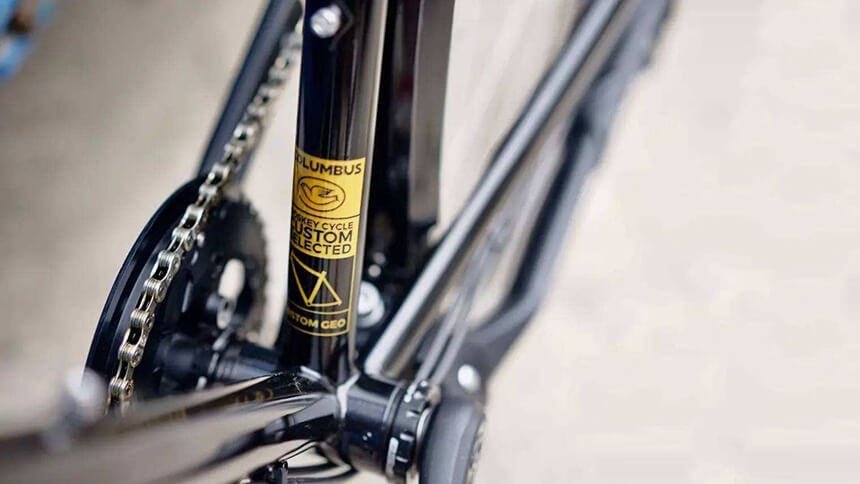

O aço-liga AISI SAE 4130 pode ser transformado em chapa de aço, chapa de aço, barra de aço redonda e plana, cano e tubo de aço, etc. e tem muitos usos em vasos de pressão, bombas e válvulas, pinhões, engrenagens de eixo, pinos esféricos, parafusos, aço de perfil de uso geral, peças automotivas, indústria de petróleo e gás, aeroespacial e quadro de bicicleta, etc.
Folha de dados e especificações
Abaixo está a folha de dados do material AISI 4130 Chromoly, incluindo composição química, densidade, coeficiente de expansão térmica, condutividade térmica, limite de escoamento, dureza, etc.
Composição Química AISI SAE 4130
A tabela abaixo lista a composição química do AISI 4130.
| Composição Química AISI 4130 (%) | |||||||
| Classe de aço (UNS) | C | Si | Mn | P (≤) | S (≤) | Cr | Mo |
| 4130 (G41300) | 0,28-0,33 | 0,15-0,35 | 0,40-0,60 | 0,035 | 0,040 | 0,80-1,10 | 0,15-0,25 |
Propriedades dos materiais AISI 4130
As propriedades mecânicas do material AISI 4130 são fornecidas na tabela abaixo.
| Aço (UNS) | Resistência à tração (Mpa) | Força de rendimento (Mpa) | Alongamento em 50 mm, % | Redução de área, % | Dureza (HB) | Diâmetro da amostra | Condições |
| AISI4130 (G41300) | 670 | 435 | 25,5 | 59,5 | 197 | 25 mm (1 polegada) | Normalizado a 870 °C (1600 °F) |
| 560 | 460 | 21,5 | 59,5 | 217 | Recozido a 865 °C (1585 °F) | ||
| 1040 | 979 | 18.1 | 63,9 | 302 | Água temperada a 855 °C (1575 °F) e temperada a 540 °C (1000 °F) |
Propriedades Físicas AISI SAE 4130
Notas: 10-6/K = 10-6.K-1 = (µm/m)/°C
| Coeficientes AISI SAE 4130 de expansão térmica linear | |
| Valor (10-6/K) | Temperatura (°C) |
| 12.2 | 20-100 |
| 13.7 | 20-400 |
| 14.6 | 20-600 |
| Material 4130 condutividade térmica cromolítica | ||
| Valor (W/m·K) | Temperatura (°C) | Tratamento ou condição |
| 42,7 | 100 | Endurecido e temperado |
| 40,6 | 300 | |
| 37,3 | 500 | |
| 31,0 | 700 | |
| Calor específico da liga de aço AISI 4130 | ||
| Valor (J/Kg·K) | Temperatura (°C) | Tratamento ou condição |
| 477 | 50-100 | Endurecido e temperado |
| 515 | 150-200 | |
| 544 | 250-300 | |
| 595 | 350-400 | |
| 657 | 450-500 | |
| 737 | 550-600 | |
| 825 | 650-700 | |
| 833 | 750-800 | |
| Resistividade elétrica da liga de aço AISI SAE 4130 | ||
| Valor (μΩ·m) | Temperatura (°C) | Tratamento ou condição |
| 0,22 | 20 | Endurecido e temperado |
| 0,27 | 100 | |
| 0,34 | 200 | |
| 0,53 | 400 | |
| 0,79 | 600 | |
| 1.10 | 700 | |
| 1.17 | 900 | |
| 1.22 | 1000 | |
Tratamento térmico de aço SAE 4130
A tabela a seguir mostra o tratamento térmico do aço cromoly da liga 4130 e a dureza rockwell.
| Tratamento térmico de aço cromoly 4130 | |||
| 4130 Tratamento Térmico | Temperatura (℃) | Dureza | Resfriamento/Agente |
| Normalizando | 885 | 197 HB | Ar |
| anelamento | 865 | 156 HB | Resfriamento do forno |
| Têmpera | 800-855 | Água | |
| Temperagem (2 horas) | 204 | 47 HRC | Endurecimento da água |
| 260 | 45 HRC | ||
| 315 | 43 HRC | ||
| 370 | 42 HRC | ||
| 425 | 38 HRC | ||
| 480 | 34 HRC | ||
| 540 | 32 HRC | ||
| 595 | 26 HRC | ||
| 649 | 22 HRC | ||
Normalizando
O aço-liga 4130 é normalmente normalizado a 900 °C (1650℉) e deve ser resfriado a uma temperatura especificada em ar parado.
Recozimento Esferoidizante
Para o recozimento esferoidizante da liga de aço 4130, ele precisa de tratamento térmico a 749 °C (1380 °F), seguido de resfriamento lento até 666 °C (1230 °F) a uma taxa de 6 °C (10 °F)/hora, ou resfriamento rápido a 675 °C por 8 horas de recozimento isotérmico.
Recozimento Completo
Tratamento térmico a 855 °C (1570 °F), resfriamento lento de 760 °C (1400 °F) a uma taxa de 18 °C (35 °F)/hora até 666 °C (1230 °F) ou resfriamento rápido a 674 °C (1245 °F) por 4 horas de recozimento isotérmico.
Temperamento
A temperatura de revenido da liga de aço 4130 pode ser de 204-649 ° C (400-1200 ° F) após a normalização e têmpera com água, e a dureza Rockwell correspondente pode ser obtida.
Forjamento
A temperatura de forjamento do material de liga de aço 4130 é de cerca de 1204 °C (2200 °F)
Soldagem de aço 4130
Todos os processos comuns de soldagem a arco, como (SAW, SMAW, FCAW, GMAW, GTAW) podem ser usados para soldar liga de aço 4130, mas para evitar trincas, deve ser pré-aquecido a 150-290 °C antes da soldagem, pré-aquecendo o interpasse a temperatura depende da espessura da seção do aço.
Equivalência
AISI 4130 equivalente à norma europeia EN (Alemanha DIN EN, BSI britânica, NF francesa…), GB chinesa e JIS japonesa.
| Equivalente a AISI 4130 | |||||||||||
| EUA | União Europeia | China | Japão | ISO | |||||||
| Padrão | Nota (UNS) | Padrão | Nota | Padrão | Classe (Número do Aço) | Padrão | Nota | Padrão | Nota | Padrão | Nota |
| AISI; SAE; ASTM A29/A29M |
4130 (G41300) | AMS | AMS 6350; AMS 6345 | EN 10083-3 | 25CrMo4 (1.7218) |
GB/T 3077 | 30CrMo | JISG 4105 | SCM430 | ||
