Como funciona o ciclo de degelo em sistemas VRF durante o inverno?

Os sistemas de fluxo variável de refrigerante (VRF) estão entre as soluções HVAC mais eficientes e flexíveis, utilizando bombas de calor para fornecer aquecimento e resfriamento. Os sistemas VRF também requerem menos espaço do que muitas outras instalações, utilizando linhas de refrigerante compactas em vez de extensas condutas ou tubagens hidrónicas. Eles também consolidam o aquecimento e o resfriamento em um único sistema.

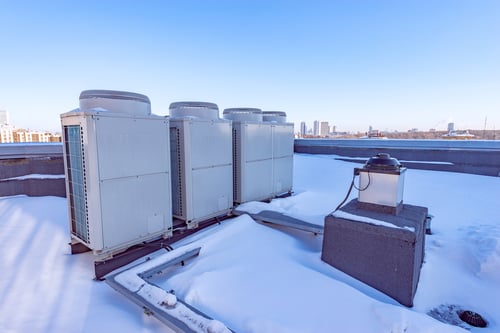

Quando um edifício utiliza um sistema VRF durante o inverno, a acumulação de gelo na unidade exterior pode prejudicar o desempenho. A capacidade de aquecimento da unidade é gradualmente reduzida à medida que o gelo se acumula nas serpentinas externas e o congelamento excessivo pode danificar o sistema. Para resolver este problema, os fabricantes utilizam um ciclo de descongelação que inverte o funcionamento da bomba de calor:

• Uma bomba de calor no modo de degelo funciona de forma semelhante a um ar condicionado, retirando calor do ar interno e liberando-o para fora.
• A liberação de calor derrete o gelo acumulado na serpentina externa.
• Quando a unidade exterior é descongelada, a bomba de calor volta ao modo de aquecimento.

O ciclo de degelo funciona com controles automáticos e há muitas configurações possíveis. Por exemplo, alguns sistemas VRF entram no ciclo de degelo em intervalos regulares com base na temperatura externa. Outros controles de degelo medem o coeficiente de transferência de calor ou a pressão da serpentina externa para detectar perdas de desempenho causadas pelo gelo, ativando o ciclo de degelo quando necessário.

Obtenha um projeto de sistema VRF profissional para seu próximo projeto de construção.

Uma bomba de calor de fonte de ar (ASHP) que atenda aos requisitos abaixo é considerada uma ccASHP (Cold Climate ASHP), o que a torna adequada para temperaturas muito baixas:

• Um fator de desempenho sazonal de aquecimento (HSPF) de pelo menos 10.
• Um Coeficiente de Desempenho (COP) de 1,75 a 5°F.

Como o ciclo de degelo limita a capacidade de aquecimento

Embora o ciclo de descongelamento seja conveniente, ele tem uma limitação importante: os espaços internos ficam sem aquecimento enquanto o processo dura, e os ciclos de descongelamento são necessários com mais frequência à medida que a temperatura externa cai. Isto deixa as áreas interiores sem aquecimento por períodos mais longos, precisamente quando é mais necessário.

• Quando as temperaturas exteriores limitam o desempenho de uma bomba de calor VRF, uma solução comum é adicionar um sistema de aquecimento de reserva. Normalmente, o sistema de backup usa um aquecedor de resistência ou queimador de gás.
• No entanto, alguns fabricantes de bombas de calor desenvolveram formas de optimizar o ciclo de descongelação. Isto torna os sistemas VRF menos dependentes do aquecimento de reserva.

A perda de aquecimento causada pelo ciclo de descongelação pode ser mitigada tendo múltiplas unidades exteriores e programando-as para evitar descongelação simultânea. Por exemplo, se um sistema VRF tiver quatro unidades exteriores e o ciclo de descongelação estiver programado para duas de cada vez, o edifício sofre apenas uma perda parcial de potência de aquecimento.

Este artigo compara sistemas de bomba de calor VRF de vários fabricantes líderes, concentrando-se na classificação de temperatura mínima e na operação do ciclo de degelo. As marcas comparadas são Daikin, Mitsubishi e Panasonic.

• Todos os três fabricantes possuem linhas de produtos classificadas para temperaturas de -4°F ou menos.
• Embora o ciclo de descongelamento seja inevitável mesmo com marcas de topo, algumas tecnologias foram desenvolvidas para mitigar o seu impacto.

Sistemas VRF Daikin

A Daikin inventou a tecnologia de fluxo variável de refrigerante e outros fabricantes desenvolveram produtos concorrentes. A Daikin utiliza o termo Volume Variável de Refrigerante (VRV), que é marca registrada. Portanto, você descobrirá que seus produtos são comercializados como sistemas VRV, enquanto os de outros fabricantes usam o termo VRF.

Os sistemas Daikin VRV utilizam vários métodos para mitigar a perda de desempenho causada pelo ciclo de descongelação. Observe que a configuração específica de degelo muda de acordo com o produto.

• A Daikin desenvolveu um acumulador de calor para os seus sistemas VRV, que continua a fornecer calor enquanto o ciclo de descongelação está ativo.
• Algumas bombas de calor possuem um trocador de calor duplo externo e apenas uma bobina é descongelada por vez. A potência de aquecimento do VRV permanece acima de 30% com esta configuração.

A temperatura mínima de funcionamento dos sistemas VRV depende do modelo específico. A tabela seguinte lista as temperaturas mínimas para as principais linhas de produtos Daikin, juntamente com a duração máxima do ciclo de descongelação:

Os sistemas VRF de bomba de calor são aqueles que fornecem refrigeração ou aquecimento para todas as zonas, enquanto os sistemas VRF de recuperação de calor permitem aquecimento e arrefecimento simultâneos para diferentes áreas.

Sistemas Mitsubishi VRF

A linha de produtos VRF da Mitsubishi é chamada CITY MULTI e é classificada para temperaturas de até -13°F. A Mitsubishi desenvolveu a tecnologia Hyper Heat para minimizar a necessidade de descongelamento:

• Com o sistema Hyper Heat, uma das linhas de refrigerante quente circula pela unidade VRF externa. O calor libertado retarda a acumulação de gelo ou pode impedi-la completamente.
• O ciclo normal de degelo só é ativado em casos extremos em que o sistema Hyper Heat não consegue descongelar a unidade sozinho.

A linha de produtos CITY MULTI é classificada da seguinte forma:

Todas as cinco séries de produtos podem ser equipadas com acessórios de baixa temperatura, que reduzem sua faixa operacional até -18,7°F. Em particular, a Série R2 com Hyper Heat pode operar em temperaturas tão baixas quanto -25°F com os acessórios correspondentes.

Sistemas VRF Panasonic

A linha de produtos VRF da Panasonic é chamada ECOi e inclui três séries principais:

• Série MF2: recuperação de calor VRF de 3 vias
• Série ME2: bomba de calor VRF de 2 vias
• Série Mini ECOi LE: VRF de 2 vias para uso residencial e comercial leve

As temperaturas mínimas de operação e condições de degelo para sistemas Panasonic VRF estão resumidas na tabela a seguir:

Conclusão

Existe uma ampla gama de sistemas VRF no mercado e existem diferenças importantes na faixa de temperatura operacional. O processo de projeto e especificação é muito importante quando se lida com sistemas VRF, pois mesmo um produto de alta qualidade pode apresentar desempenho inferior quando não corresponde à aplicação. Além disso, a instalação deve ser realizada por um empreiteiro qualificado, uma vez que muitos problemas de desempenho do VRF podem ser atribuídos a procedimentos de instalação deficientes.

Com um projeto e processo de instalação adequados, os sistemas VRF estão entre as instalações HVAC de melhor desempenho. Eles podem obter economias significativas de ar condicionado durante o verão e fornecer aquecimento sem emissões locais durante o inverno.
