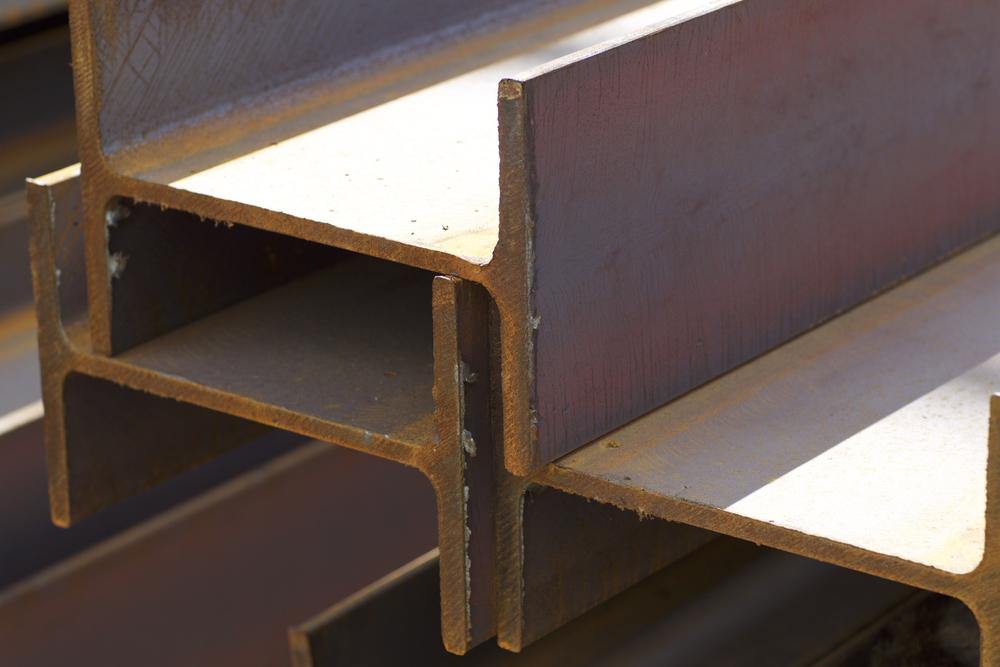

PERFIS LAMINADOS DE AÇO CARBONO
Perfis e Vigas de Aço Laminados H, W, i, U. ASTM A572, ASTM A588, ASTM A36
Perfis Estruturais de Aço Carbono, Laminados a partir de lingotamento. As barras, vigas ou perfis se aplicam em diferentes áreas industriais, construção civil, estruturais metálicos, equipamentos áreas dos setores de Açúcar e Álcool, Papel e Celulose, Mineração, Indústria Química, equipametnos de transportes, vigamentos.
Os Perfis e Vigas de Aço possuem cada um sua características de resistência, pesos e espessuras. Sua produção nas Usinas Siderúrgicas, são extremamente precisas para cada aplicação.
PEFIL LAMINADO i, W, H
| BITOLA | Peso | d | bf | ESPESSURA |
h |
|
| mm x kg/m | Teórico | tw | tf | |||
| Kg/m | mm | mm | mm | mm |
mm |
|
| W 150 x 13,0 | 13 | 148 | 100 | 4,3 | 4,9 | 138 |
| W 150 x 18,0 | 18 | 153 | 102 | 5,8 | 7,1 | 139 |
| H W 150 x 22,5 | 22,5 | 152 | 152 | 5,8 | 6,6 | 139 |
| W 150 x 24,0 | 24 | 160 | 102 | 6,6 | 10,3 | 139 |
| H W 150 x 29,8 | 29,8 | 157 | 153 | 6,6 | 9,3 | 138 |
| H W 150 x 37,1 | 37,1 | 162 | 154 | 8,1 | 11,6 | 139 |
| W 200 x 15,0 | 15 | 200 | 100 | 4,3 | 5,2 | 190 |
| W 200 x 19,3 | 19,3 | 203 | 102 | 5,8 | 6,5 | 190 |
| W 200 x 22,5 | 22,5 | 206 | 102 | 6,2 | 8 | 190 |
| W 200 x 26,6 | 26,6 | 207 | 133 | 5,8 | 8,4 | 190 |
| W 200 x 31,3 | 31,3 | 210 | 134 | 6,4 | 10,2 | 190 |
| H W 200 x 35,9 | 35,9 | 201 | 165 | 6,2 | 10,2 | 181 |
| H W 200 x 41,7 | 41,7 | 205 | 166 | 7,2 | 11,8 | 181 |
| H W 200 x 46,1 | 46,1 | 203 | 203 | 7,2 | 11 | 181 |
| H W 200 x 52,0 | 52 | 206 | 204 | 7,9 | 12,6 | 181 |
| HP 200 x 53,0 | 53 | 204 | 207 | 11,3 | 11,3 | 181 |
| H W 200 x 59,0 | 59 | 210 | 205 | 9,1 | 14,2 | 182 |
| H W 200 x 71,0 | 71 | 216 | 206 | 10,2 | 17,4 | 181 |
| W 200 x 86,0 | 86 | 222 | 209 | 13 | 20,6 | 181 |
| W 250 x 17,9 | 17,9 | 251 | 101 | 4,8 | 5,3 | 240 |
| W 250 x 22,3 | 22,3 | 254 | 102 | 5,8 | 6,9 | 240 |
| W 250 x 25,3 | 25,3 | 257 | 102 | 6,1 | 8,4 | 240 |
| W 250 x 28,4 | 28,4 | 260 | 102 | 6,4 | 10 | 240 |
| W 250 x 32,7 | 32,7 | 258 | 146 | 6,1 | 9,1 | 240 |
| W 250 x 38,5 | 38,5 | 262 | 147 | 6,6 | 11,2 | 240 |
| W 250 x 44,8 | 44,8 | 266 | 148 | 7,6 | 13 | 240 |
| HP 250 x 62,0 | 62 | 246 | 256 | 10,5 | 10,7 | 225 |
| H W 250 x 73,0 | 73 | 253 | 254 | 8,6 | 14,2 | 225 |
| H W 250 x 80,0 | 80 | 256 | 255 | 9,4 | 15,6 | 225 |
| HP 250 x 85,0 | 85 | 254 | 260 | 14,4 | 14,4 | 225 |
| H W 250 x 89,0 | 89 | 260 | 265 | 10,7 | 17,3 | 225 |
| H W 250 x 101,0 | 101 | 264 | 257 | 11,9 | 19,6 | 225 |
| H W 250 x 115,0 | 115 | 269 | 259 | 13,5 | 22,1 | 225 |
| W 310 x 21,0 | 21 | 303 | 101 | 5,1 | 5,7 | 292 |
| W 310 x 23,8 | 23,8 | 305 | 101 | 5,6 | 6,7 | 292 |
| W 310 x 28,3 | 28,3 | 309 | 102 | 6 | 8,9 | 291 |
| W 310 x 32,7 | 32,7 | 313 | 102 | 6,6 | 10,8 | 291 |
| W 310 x 38,7 | 38,7 | 310 | 165 | 5,8 | 9,7 | 291 |
| W 310 x 44,5 | 44,5 | 313 | 166 | 6,6 | 11,2 | 291 |
| W 310 x 52,0 | 52 | 317 | 167 | 7,6 | 13,2 | 291 |
| HP 310 x 79,0 | 79 | 299 | 306 | 11 | 11 | 277 |
| HP 310 x 93,0 | 93 | 303 | 308 | 13,1 | 13,1 | 277 |
| H W 310 x 97,0 | 97 | 308 | 305 | 9,9 | 15,4 | 277 |
| H W 310 x 107,0 | 107 | 311 | 306 | 10,9 | 17 | 277 |
| HP 310 x 110,0 | 110 | 308 | 310 | 15,4 | 15,5 | 277 |
| H W 310 x 117,0 | 117 | 314 | 307 | 11,9 | 18,7 | 277 |
| HP 310 x 125,0 | 125 | 312 | 312 | 17,4 | 17,4 | 277 |
| W 360 x 32,9 | 32,9 | 349 | 127 | 5,8 | 8,5 | 332 |
| W 360 x 39,0 | 39 | 353 | 128 | 6,5 | 10,7 | 332 |
| W 360 x 44,0 | 44 | 352 | 171 | 6,9 | 9,8 | 332 |
| W 360 x 51,0 | 51 | 355 | 171 | 7,2 | 11,6 | 332 |
| W 360 x 57,8 | 57,8 | 358 | 172 | 7,9 | 13,1 | 332 |
| W 360 x 64,0 | 64 | 347 | 203 | 7,7 | 13,5 | 320 |
| W 360 x 72,0 | 72 | 350 | 204 | 8,6 | 15,1 | 320 |
| W 360 x 79,0 | 79 | 354 | 205 | 9,4 | 16,8 | 320 |
| H W 360 x 91,0 | 91 | 353 | 254 | 9,5 | 16,4 | 320 |
| H W 360 x 101,0 | 101 | 357 | 255 | 10,5 | 18,3 | 320 |
| H W 360 x 110,0 | 110 | 360 | 256 | 11,4 | 19,9 | 320 |
| H W 360 x 122,0 | 122 | 363 | 257 | 13 | 21,7 | 320 |
| W 410 x 38,8 | 38,8 | 399 | 140 | 6,4 | 8,8 | 381 |
| W 410 x 46,1 | 46,1 | 403 | 140 | 7 | 11,2 | 381 |
| W 410 x 53,0 | 53 | 403 | 177 | 7,5 | 10,9 | 381 |
| W 410 x 60,0 | 60 | 407 | 178 | 7,7 | 12,8 | 381 |
| W 410 x 67,0 | 67 | 410 | 179 | 8,8 | 14,4 | 381 |
| W 410 x 75,0 | 75 | 413 | 180 | 9,7 | 16 | 381 |
| W 410 x 85,0 | 85 | 417 | 181 | 10,9 | 18,2 | 381 |
| W 460 x 52,0 | 52 | 450 | 152 | 7,6 | 10,8 | 428 |
| W 460 x 60,0 | 60 | 455 | 153 | 8 | 13,3 | 428 |
| W 460 x 68,0 | 68 | 459 | 154 | 9,1 | 15,4 | 428 |
| W 460 x 74,0 | 74 | 457 | 190 | 9 | 14,5 | 428 |
| W 460 x 82,0 | 82 | 460 | 191 | 9,9 | 16 | 428 |
| W 460 x 89,0 | 89 | 463 | 192 | 10,5 | 17,7 | 428 |
| W 460 x 97,0 | 97 | 466 | 193 | 11,4 | 19 | 428 |
| W 460 x 106,0 | 106 | 469 | 194 | 12,6 | 20,6 | 428 |
| W 530 x 66,0 | 66 | 525 | 165 | 8,9 | 11,4 | 502 |
| W 530 x 72,0 | 72 | 524 | 207 | 9 | 10,9 | 502 |
| W 530 x 74,0 | 74 | 529 | 166 | 9,7 | 13,6 | 502 |
| W 530 x 82,0 | 82 | 528 | 209 | 9,5 | 13,3 | 501 |
| W 530 x 85,0 | 85 | 535 | 166 | 10,3 | 16,5 | 502 |
| W 530 x 92,0 | 92 | 533 | 209 | 10,2 | 15,6 | 502 |
| W 530 x 101,0 | 101 | 537 | 210 | 10,9 | 17,4 | 502 |
| W 530 x 109,0 | 109 | 539 | 211 | 11,6 | 18,8 | 501 |
| W 610 x 101,0 | 101 | 603 | 228 | 10,5 | 14,9 | 573 |
| W 610 x 113,0 | 113 | 608 | 228 | 11,2 | 17,3 | 573 |
| W 610 x 125,0 | 125 | 612 | 229 | 11,9 | 19,6 | 573 |
| W 610 x 140,0 | 140 | 617 | 230 | 13,1 | 22,2 | 573 |
| W 610 x 155,0 | 155 | 611 | 324 | 12,7 | 19 | 573 |
| W 610 x 174,0 | 174 | 616 | 325 | 14 | 21,6 | 573 |
PERFIL LAMINADO U
| Bitola | Alma | Espessura da alma | Peso teórico | |
| polegadas | mm | mm | kg / m | |
| 3" x 1.1/2" | 76,20 x 35,81 | 1ª | 4,32 | 6,11 |
| 3" x 1.1/2" | 76,20 x 38,05 | 2ª | 6,55 | 7,44 |
| 4" x 1.5/8" | 101,60 x 40,23 | 1ª | 4,67 | 7,95 |
| 4" x 1.5/8" | 101,60 x 41,83 | 2ª | 6,27 | 9,3 |
| 6" x 2" | 152,40 x 48,80 | 1ª | 5,08 | 12,2 |
| 6" x 2" | 152,40 x 51,70 | 2º | 7,98 | 15,6 |
| 8" x 2.1/4" | 203,20 x 57,15 | 1ª | 5,59 | 17,1 |
| 8" x 2.1/4" | 203,20 x 57,15 | 2ª | 7,7 | 20,5 |
| 10" x 2.5/8" | 254,00 x 66,68 | 1ª | 6,1 | 22,7 |
| 10" x 2.5/8" | 254,00 x 66,68 | 2ª | 9,63 | 29,8 |
| 12" x 3" | 304,80 x 76,20 | 1ª | 7,11 | 30,7 |
| 12" x 3" | 304,80 x 76,20 | 2ª | 9,83 | 37,2 |
| 15" x 3.3/8" | 381,00 x 85,73 | 1ª | 10,2 | 50,4 |
| 15" x 3.3/8" | 381,00 x 85,73 | 2ª | 10,7 | 52,1 |
