MÁQUINA PERFURADORA DE ROLO AUTOMÁTICO USANDO MECANISMO DE GENEBRA
Roberto Magalhães
PERFURADORA AUTOMÁTICA DE ROLOS USANDO MECANISMO GENEBRA Comprar Projeto
ABSTRATO
O objetivo do projeto Puncionadeira Automática é fabricar puncionadeira automática para peças industriais e automotivas com a ajuda Mecanismo de Genebra. A máquina de puncionamento desta invenção compreende uma cabeça de puncionamento dotada de uma pluralidade de pares punção/matriz para efetuar operações de puncionamento de uma chapa metálica. Na cabeça de puncionamento são definidas uma pluralidade de posições operativas em cada uma das quais é posicionado e acionado um par punção/matriz da referida pluralidade de pares punção/matriz. Cada par punção/matriz é operado independentemente dos demais. A máquina de puncionamento inclui ainda um manipulador programável controlado numericamente equipado com pinças para agarrar uma folha de metal e deslocá-la entre o punção e as matrizes da referida pluralidade de pares punção/matriz.
Veja também:1) Introdução ao Mecanismo de Genebra e suas vantagens e desvantagens
2) PROJETO E FABRICAÇÃO DE QUADRO DE FILME PELO MECANISMO DE GENEBRA
INTRODUÇÃO
A presente invenção refere-se a uma puncionadeira automática que utiliza mecanismo Genebra, particularmente adequada para realizar puncionamento de uma chapa metálica de maneira programada e programável de acordo com um número predeterminado de diferentes formatos de puncionamento.
A puncionadeira desta invenção é do tipo que compreende uma cabeça de puncionamento dotada de uma pluralidade de pares punção/matriz para efetuar a puncionamento desejada de uma chapa metálica, e um manipulador programável controlado numericamente, equipado com meios de preensão para a referida chapa metálica, para deslocá-lo sobre um plano horizontal que passa entre os referidos punções e as suas matrizes associadas. Nas puncionadeiras conhecidas do referido tipo existe uma posição operativa única, bem determinada e imutável, na qual cada par punção/matriz é transportado por meios automáticos apropriados e retido durante o tempo necessário para a execução de todas as puncionadeiras do mesmo puncionamento pré-determinado. forma prevista em uma chapa metálica.
MÁQUINA PERFURADORA DE ROLO AUTOMÁTICO
Na operação de uma tal máquina de puncionamento conhecida usando o mecanismo de Genebra, enquanto um primeiro par punção/matriz é mantido na referida posição operativa, o manipulador provoca o deslocamento da chapa metálica de tal maneira que o referido par executa o número predeterminado de puncionamento idêntico. num número correspondente de posições predeterminadas e diferentes na referida folha metálica. Uma vez completada esta primeira série de punções, o par punção/matriz inicialmente considerado é substituído por outro par de formato diferente para efectuar uma segunda série de punções na mesma chapa metálica. Este modo de funcionamento, que está ligado às características estruturais e funcionais da puncionadeira conhecida e, sobretudo, à característica fundamental que consiste numa posição operativa única e imutável, envolve tempos mortos até agora inevitáveis, para a substituição de o par punção/matriz na posição operativa, bem como um consumo não negligenciável de tempo ligado aos movimentos que o manipulador deve realizar para deslocar uma chapa metálica durante a operação de sucessivos pares punção/matriz.
METODOLOGIA:
Este projeto foi desenvolvido usando mecanismo de Genebra, arranjo móvel e mecanismo de perfuração. A puncionadeira é projetada com arranjo mecânico em que os movimentos são controlados pelo mecanismo de Genebra. O mecanismo móvel é anexado ao fuso de perfuração. Assim, podemos mover o fuso de puncionamento para qualquer lugar dentro da área da máquina. Mecanismo móvel também controlado pelo mecanismo de Genebra.

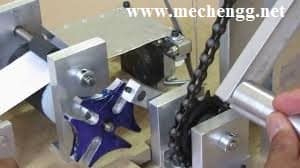

Nesta puncionadeira com mecanismo Genebra consiste em duas seções. Um é o mecanismo de puncionamento automático e a segunda seção é a conversão do movimento rotativo em movimento alternativo linear da ferramenta de puncionamento. As primeiras seções consistem em um disco de roda Genebra chavetado com um eixo em uma extremidade e a outra extremidade conectada à roda dentada da corrente. Este eixo de roda Geneva é apoiado em dois rolamentos de bloco Plummer. Esta roda dentada transmite o movimento rotativo da roda de Genebra.
