MÁQUINA DE SOLDAR AUTOMÁTICA DE EIXO DUPLO – Projeto Mecânico
Roberto Magalhães
MÁQUINA DE SOLDAR AUTOMÁTICA DE EIXO DUPLO – Projeto Mecânico
SINOPSE:
No nosso projeto “MÁQUINA DE SOLDADURA AUTOMÁTICA DE EIXO DUPLO” está sendo iniciada a introdução à soldagem automática dos diversos componentes. São fornecidos cilindro pneumático único e válvula solenóide. O cilindro é usado para o movimento para frente e para trás, ele move os eixos xey, por isso é chamada de máquina de solda de eixo duplo.
Componentes
COMPRESSOR –
UNIDADE FRl
CILINDRO DE DUPLA AÇÃO
VÁLVULA SOLENÓIDE DE 5/2 VIAS
VÁLVULA DE ROLO DE 2/2 VIAS
SENSOR DE PROXIMIDADE
MANGUEIRA E ACESSÓRIOS
KIT CLP
SOCO
MORRER

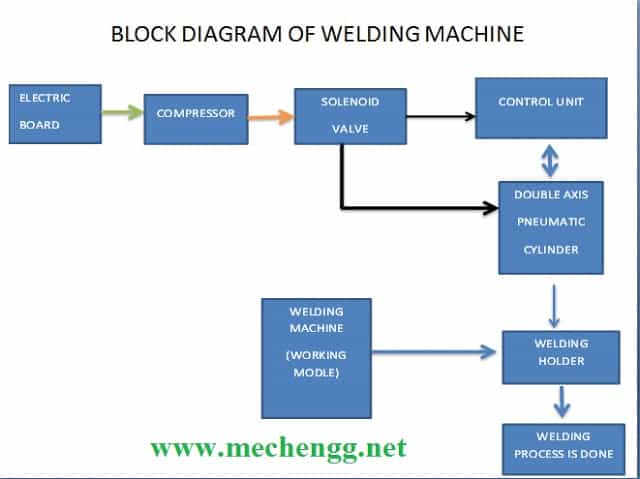

diagrama de blocos do projeto mecânico da máquina de solda
PRINCÍPIO DE TRABALHO :
A máquina de solda de eixo duplo utiliza eletrodos de liga MS de formato adequado para aplicar pressão pneumática e transportar corrente elétrica através das peças de trabalho. O calor é gerado principalmente no ponto de fusão entre duas folhas. Isto faz com que o material a ser soldado derreta gradualmente, formando assim um banho fundido, conhecido como massa de solda. O banho fundido é mantido através da pressão aplicada pela ponta do eletrodo e pelo metal sólido circundante. Se o ar comprimido vai para a válvula solenóide para o cilindro pneumático. suporte de soldagem conectado a cilindro pneumático que acionava por válvula solenóide na época soldada automatizada para metal.
máquina de solda automática de eixo duplo
VANTAGENS
Pequeno em tamanho.
O custo é menor em comparação com outras máquinas de solda.
Devido à natureza portátil, pode ser facilmente manuseado.
Devido à capacidade portátil, é facilmente manuseado.
DESVANTAGENS:
Não é tão eficaz para materiais muito duros.
A alimentação deve ser dada de forma intermitente.
A sobrecarga deve ser evitada.
FORMULÁRIOS:
Existem muitos usos diferentes para máquinas de solda a ponto. Algumas das áreas onde encontra aplicação são:
