Gráfico de velocidade de corte a laser
Muitos usuários buscam informações sobre como ajustar os parâmetros de velocidade de corte ao usar uma máquina de corte a laser para cortar vários materiais metálicos e desejam um gráfico de velocidade de corte a laser para auxiliar na determinação da velocidade de corte ideal.

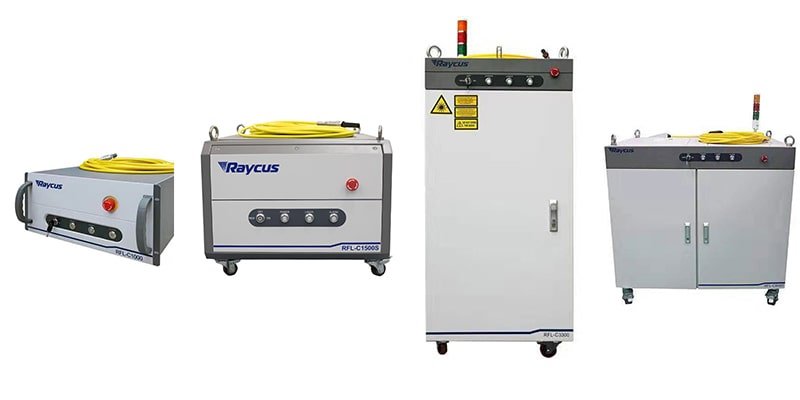

Para acomodar os usuários com essas necessidades, compilamos as seguintes tabelas de velocidade de corte para fontes de laser Raycus de 750W-6000W para sua referência e conveniência.
Observações:
1. Cor azul significa que simples requisitos nítidos ou baixos podem ser cortados em uma escala curta, é um pouco difícil
2. A cor vermelha significa que o corte da amostra está ok, mas não pode ser usado para corte em lote
Material | Grossura (milímetros) |
Raycus 750 |
Raycus 1000 |
Raycus 1500 |
Raycus 2200 |
Raycus 3300 |
Raycus 6.000 |
---|---|---|---|---|---|---|---|
(m/min) | |||||||
Aço carbono (O2) |
1 | 10-16 | 10-16 | 10-16 | 10-16 | 10-16 | 10-16 |
2 | 3-4 | 5-6 | 5,0-8,0 | 5,0-8,0 | 5,0-8,0 | 5,0-8,0 | |
3 | 2-2,5 | 2,5-3,5 | 3,5-4,5 | 3,5-4 | 4-4,5 | 3-5 | |
5 | 1-1,5 | 1,2-1,8 | 1,5-1,8 | 2-3 | 3-3,5 | 3-4 | |
6 | 0,5-1 | 1-1,5 | 1,3-1,5 | 1,8-2,2 | 1,8-2,2 | 2,5-3,5 | |
8 | 0,5-0,8 | 0,8-1 | 1-1,2 | 1,2-1,8 | 1,8-2,2 | 2,0-2,8 | |
10 | 0,5-0,7 | 0,7-1 | 1,2-1,5 | 1.1-1.3 | 1,0-2,1 | ||
12 | 0,4-0,6 | 0,6-0,8 | 0,7-1 | 0,8-1 | 1,0-2,0 | ||
14 | 0,5-0,7 | 0,6-0,9 | 0,6-0,8 | 0,8-1 | |||
16 | 0,5-0,7 | 0,5-0,8 | 0,5-0,8 | 0,7-0,9 | |||
18 | 0,4-0,6 | 0,5-0,7 | 0,7-0,8 | ||||
20 | 0,4-0,6 | 0,6-0,8 | |||||
22 | 0,3-0,5 | 0,5-0,7 | |||||
25 | 0,4-0,6 | ||||||
Aço inoxidável (N2) |
1 | 16-20 | 20-24 | 25–30 | 25-35 | 35-45 | 50-70 |
2 | 3,5-4,5 | 6-7 | 9-10 | 10-11 | 12-14 | 30-40 | |
3 | 1,5-2 | 2-3 | 4-5 | 5-6 | 8-9 | 14-20 | |
4 | 0,8-1,2 | 1-1,5 | 2-3 | 3-4 | 4-5 | 6,0-12,0 | |
5 | 0,5-0,8 | 1-1,5 | 1,5-2 | 2,5-3,3 | 5,0-10,0 | ||
6 | 0,7-1 | 1,2-1,5 | 1.6-2.1 | 4,0-7,0 | |||
8 | 0,6-0,8 | 0,9-1,2 | 3,0-5,0 | ||||
10 | 0,6-0,8 | 1,5-2,5 | |||||
12 | 1,0-2,0 | ||||||
14 | 0,8-1 | ||||||
16 | 0,5-0,8 | ||||||
Liga de alumínio (N2) |
1 | 8-10 | 10–12 | 14-16 | 18-24 | 25-33 | 50-70 |
2 | 0,8-1,5 | 2-3,5 | 4,5-5,5 | 7-12 | 10-14 | 25-35 | |
3 | 0,5-1 | 2-3 | 3-5 | 5-7 | 15-25 | ||
4 | 1,2-1,8 | 2-3 | 3-4,5 | 13-18 | |||
5 | 0,5-1,0 | 1–2 | 2-3,5 | 6-10 | |||
6 | 0,6-0,8 | 1,5-2,5 | 4-6 | ||||
8 | 0,5-1 | 2-3 | |||||
10 | 1-2 | ||||||
12 | 0,8-1,5 | ||||||
16 | 0,5-0,8 | ||||||
Cobre (N2) |
1 | 8-10 | 10-12 | 14-16 | 18-24 | 25-33 | 40-50 |
2 | 0,8-1,5 | 2-3,5 | 4,5-5,5 | 7-12 | 10-14 | 25-30 | |
3 | 0,5-1 | 2-3 | 3-5 | 5-7 | 12,0-18 | ||
4 | 1,2-1,8 | 2-3 | 3-4,5 | 8-10 | |||
5 | 0,5-1,0 | 1–2 | 2-3,5 | 6-8 | |||
6 | 0,6-0,8 | 1,5-2,5 | 3,5-4,5 | ||||
8 | 0,5-1 | 1,5-3 | |||||
10 | 0,6-1,2 |
