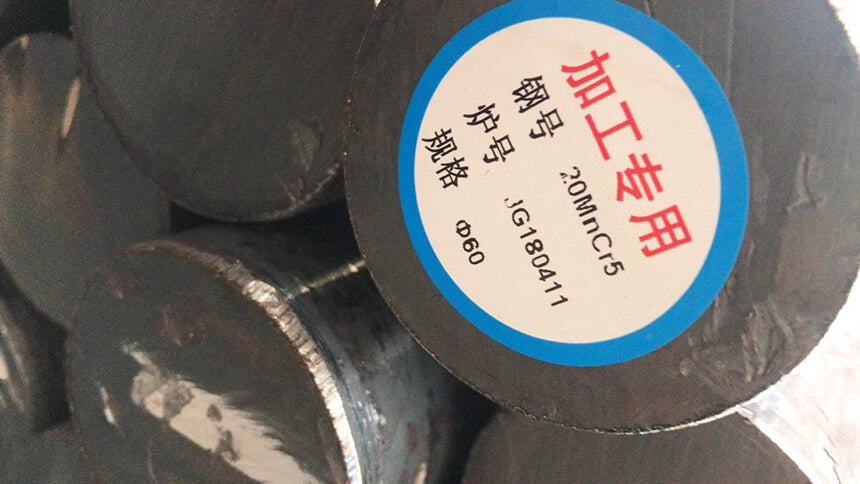

Aço 20MnCr5 (material DIN 1.7147)
Aço 20MnCr5 (material 1.7147) é um aço carburizado de padrão europeu (aço de endurecimento) com alta resistência e tenacidade e boa temperabilidade. A deformação de têmpera é pequena, a tenacidade a baixas temperaturas e a usinabilidade são boas, mas o desempenho de soldagem é baixo. Geralmente é usado após têmpera de cementação ou têmpera e revenido. (Para especificações e folha de dados, consulte as tabelas abaixo)
O aço 1.7147 é usado para fabricar e recarregar peças temperadas de seção grande e peças carburizadas de seção pequena. Também pode ser utilizado na fabricação de peças de médio e pequeno porte, com carga média e baixo impacto, como engrenagens, eixos, fusos, rodas de fricção e engrenagens de equipamentos de velocidade variável, e luva do governador, etc.
(1.7147) Composição Química do Aço 20MnCr5
A composição química do aço 20MnCr5 é apresentada na tabela a seguir.
| Composição química % | |||||||
| Padrão | Grau de aço | C | Si ≤ | Mn | P ≤ | S ≤ | Cr |
| EN 10084 | 20MnCr5 1.7147 |
0,17-0,22 | 0,40 | 1,10 a 1,40 | 0,025 | 0,035 | 1h00-1h30 |
| EN 10084 | 20MnCrS5 1.7149 |
0,17-0,22 | 0,40 | 1,10 a 1,40 | 0,025 | 0,020-0,040 | 1h00-1h30 |
Propriedades Mecânicas do Aço (20MnCr5) 1.7147
1.7147, 20MnCr5 Material Dureza Brinell
- Tratado para cisalhamento a frio: ≤ 255 HBW
- Recozido macio: ≤ 217 HBW
- Tratado com dureza: 170-217 HBW
- Tratado com estrutura e dureza de ferrita-perlita: 152-201 HBW
- Normalizado: 140-201 HBW
20MnCr5, 1,7147 Resistência à tração (após endurecimento e revenido a 200 °C)
- Dia. ≤ 16mm: Mín. 1200 MPa
- 16 < Diâmetro. ≤ 40 mm: Mín. 900 MPa
- 40 < Diâmetro. ≤ 100mm: Mín. 700 MPa
Especificação de tratamento térmico de aço 1.7147
- Teste de têmpera final Temperatura de austenitização: 870°C (30-35 minutos)
- Temperatura de cementação: 880-980 ℃
- Temperatura de endurecimento do núcleo: 860-900 ℃
- Temperatura de endurecimento: 780-820 ℃
- Têmpera: 150 – 200 ℃ (≥ 1 hora)
Equivalência
EN 20MnCr5, aço 1.7147 equivalente a ISO, US ASTM AISI SAE, Alemanha DIN, British BSI, France NF, japonês JIS e padrão chinês GB. (Para referência)
| 20MnCr5, equivalente a 1,7147 | |||||||||||||||
| europeu | EUA (a) | Alemanha | Reino Unido | França | ISO | China | Japão | ||||||||
| Padrão | Nota | Padrão | Nota | Padrão | Nota | Padrão | Nota | Padrão | Nota | Padrão | Nota | Padrão | Nota | Padrão | Nota |
| EN 10084 | 20MnCr5; 1.7147 |
ASTM A29/A29M | 5120 | DIN EN 10084 | 20MnCr5 (1.7147) |
EN 10084 | 20MnCr5 1.7147 |
NF EN 10084 | 20MnCr5 1.7147 |
ISO 683-11 | 20MnCr5 | GB/T 5216; GB/T 3077 |
20CrMnH; 20CrMn |
||
(a): A composição química apresenta grandes diferenças em comparação com a EN 10084.
