Sistemas de Designação de Padrão Europeu para Nomes de Aço

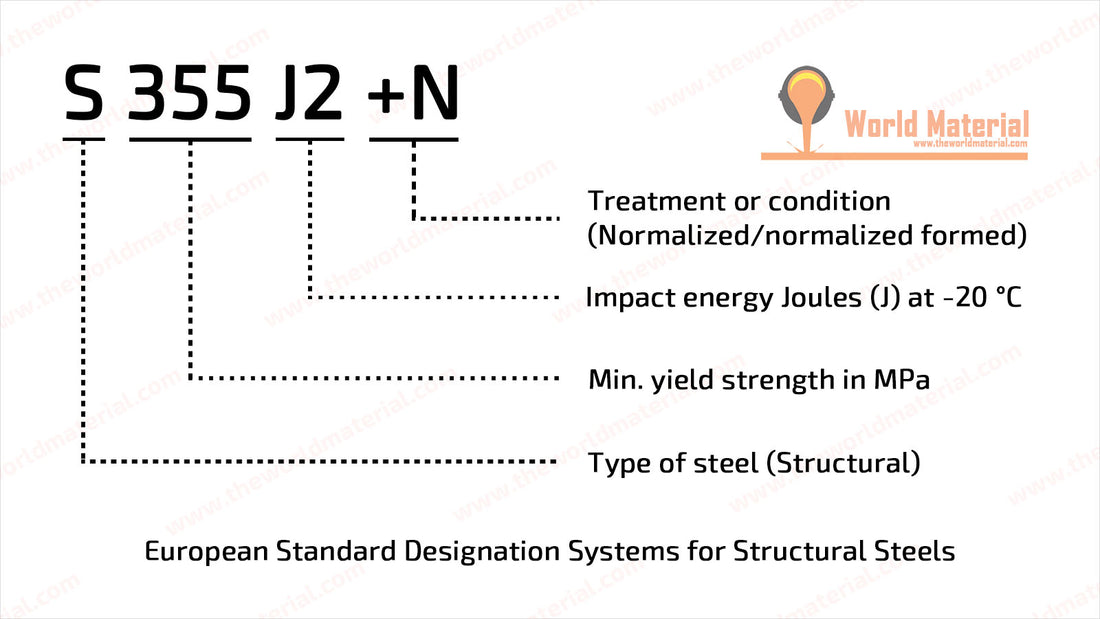

1. Designação e significado dos nomes dos aços estruturais
- A primeira letra indica o tipo de aço,
- Os dígitos seguintes indicam o limite de escoamento MPa;
- Os 2 símbolos imediatamente após o valor do limite de escoamento indicam o grau de qualidade do aço;
- Os símbolos imediatamente após o grau de qualidade indicam características/usos ou tratamento, e
- finalmente, um sinal de mais (+) e um símbolo indicam condições de entrega/tratamento, revestimentos ou requisitos especiais.
Por exemplo,
S235JRC+C Significado:
- “S” é a abreviatura de aço estrutural.
- “235” refere-se ao limite de escoamento em MPa.
- J indica Joules (27 J)
- R é a abreviatura de Temperatura ambiente (20 °C).
- C significa conformação a frio especial (flangeamento a frio, conformação a frio ou trefilação a frio).
- “+C” indica endurecimento a frio.
S235JRC+C Significado: Aço estrutural (S) com limite de escoamento mínimo especificado de 235 MPa à temperatura ambiente, energia de impacto mínima de 27 J à temperatura ambiente de 20 °C (JR), adequado para flangeamento a frio (C), condição de entrega +C (endurecido a frio) .
Significado S355J2W: Aço estrutural (S) com limite de escoamento especificado ≥355 MPa à temperatura ambiente, energia de impacto ≥27 J a -20 °C (J2) e é resistente às intempéries (W).
Significado S355MC: Aço estrutural (S), laminado termomecanicamente (M), com limite de escoamento mínimo especificado à temperatura ambiente de 355 MPa (355) e adequado para conformação a frio (C).
| Símbolos constituintes básicos que indicam os graus de qualidade do aço estrutural | |
|---|---|
| Símbolo/Número | Significado |
| S | Aço estrutural |
| 235 | Força de rendimento: 235 MPa |
| Jr. | Joules (27J) à temperatura ambiente (+20°C) |
| J0 | Joules (27J) a 0°C |
| J2 | Joules (27J) a -20 °C |
| J3 | Joules (27J) a -30 °C |
| J4 | Joules (27J) a -40°C |
| J5 | Joules (27J) a -50°C |
| J6 | Joules (27J) a -60°C |
| KR | Joules (40J) à temperatura ambiente (+20°C) |
| K0 | Joules (40J) a 0°C |
| K2 | Joules (40J) a -20 °C |
| K3 | Joules (40J) a -30 °C |
| K4 | Joules (40J) a -40 °C |
| K5 | Joules (40J) a -50 °C |
| K6 | Joules (40J) a -60 °C |
| LR | Joules (60J) à temperatura ambiente (+20°C) |
| L0 | Joules (60J) a 0°C |
| L2 | Joules (60J) a -20 °C |
| L3 | Joules (60J) a -30 °C |
| L4 | Joules (60J) a -40 °C |
| L5 | Joules (60J) a -50 °C |
| L6 | Joules (60J) a -60 °C |
| A | Endurecimento por precipitação |
| M | Rolado termomecanicamente |
| N | Normalizado ou rolado normalizado |
| P | Temperado e revenido |
| C | Conformação a frio especial (flangeamento a frio, conformação a frio ou trefilação a frio) |
| D | Revestimento por imersão a quente |
| E | Esmaltação |
| F | Forjados |
| H | Seção oca |
| eu | Temperatura baixa |
| P | Estaca prancha |
| P | Para a classe com maior teor de fósforo (apenas no caso da classe S355) |
| S | Construção naval |
| T | Tubos |
| C | Resistente às intempéries (melhor resistência à corrosão atmosférica) |
| Símbolos que indicam o tratamento de produtos siderúrgicos | |
|---|---|
| Símbolo | Significado |
| +A | Recozido macio |
| +AC | recozido para obter carbonetos esferoidizados |
| +AR | como laminado (sem quaisquer condições especiais de laminação e/ou tratamento térmico) |
| +AT | solução recozida |
| +C | trabalho a frio endurecido |
| +Cxxx | trabalho a frio endurecido com uma resistência à tração mínima de xxx MPa |
| +CPxxx | trabalho a frio endurecido com uma resistência mínima de 0,2% de xxx MPa |
| +CR | laminado a frio |
| +DC | condição de entrega a critério do fabricante |
| +PF | tratado com estrutura ferrítica-perlita e faixa de dureza |
| +HC | laminado a quente seguido de endurecimento a frio |
| +eu | tratado isotermicamente |
| +LC | pele passada (laminada a têmpera ou estirada a frio) |
| +M | formado termomecanicamente |
| +N | normalizado ou normalizado formado |
| +NT | normalizado e temperado |
| +P | precipitação endurecida |
| +Q | apagado |
| + controle de qualidade | temperado a ar |
| +QO | óleo temperado |
| +QT | Temperado e revenido |
| +QW | água temperada |
| +RA | recristalização recozida |
| +S | tratado para corte a frio |
| +SR | estresse aliviado |
| +T | temperado |
| +TH | tratamento para faixa de dureza |
| +você | não tratado |
| +WW | quente trabalhado |
| Símbolos para produtos siderúrgicos indicando o tipo de revestimento | |
|---|---|
| Símbolo | Significado |
| +A | revestimento de alumínio por imersão a quente |
| +COMO | revestimento de liga de silício de alumínio |
| +AZ | revestimento de liga de alumínio e zinco (>50% Al) |
| +CE | revestimento eletrolítico de cromo/óxido de cromo (ECCS) |
| +CU | revestimento de cobre |
| +IC | revestimento inorgânico |
| +OC | revestimento orgânico |
| +S | revestimento de estanho por imersão a quente |
| +SE | revestimento eletrolítico de estanho |
| +T | revestimento de liga de estanho e chumbo por imersão a quente (terne) |
| +TE | revestimento eletrolítico de liga de estanho e chumbo (terne) |
| +Z | revestimento de zinco por imersão a quente (galvanizado) |
| +ZA | revestimento de zinco e alumínio por imersão a quente (>50% Zn) |
| +ZE | revestimento eletrolítico de zinco |
| +ZF | revestimento de ferro zinco por imersão a quente (galvannealed) |
| +ZM | revestimento de zinco e magnésio por imersão a quente |
| +ZN | revestimento eletrolítico de liga de zinco e níquel |
| Símbolos para produtos siderúrgicos que indicam requisitos especiais | |
|---|---|
| Símbolo | Significado |
| +CH | temperabilidade do núcleo |
| +H | temperabilidade |
| +Z15 | através da propriedade de espessura; redução mínima de área = 15% |
| +Z25 | através da propriedade de espessura; redução mínima de área = 25% |
| +Z35 | através da propriedade de espessura; redução mínima de área = 35% |
