A galvanização por imersão a quente é um método de tratamento de elementos de aço utilizados na construção. Oferece uma melhor garantia para o material do que outros métodos de proteção.
A galvanização proporciona resistência à corrosão e protege estruturas, especialmente em ambientes corrosivos.
É um processo pelo qual uma camada de zinco é criada na superfície do aço até uma profundidade especificada na especificação ou norma relevante.
Existem basicamente dois processos para proteger os componentes da corrosão: galvanização e pintura.
Custos de manutenção mais elevados, inspeções regulares, retoques regulares e repinturas devido ao desgaste da pintura fizeram com que a galvanização por imersão a quente se tornasse cada vez mais popular devido à sua maior durabilidade.

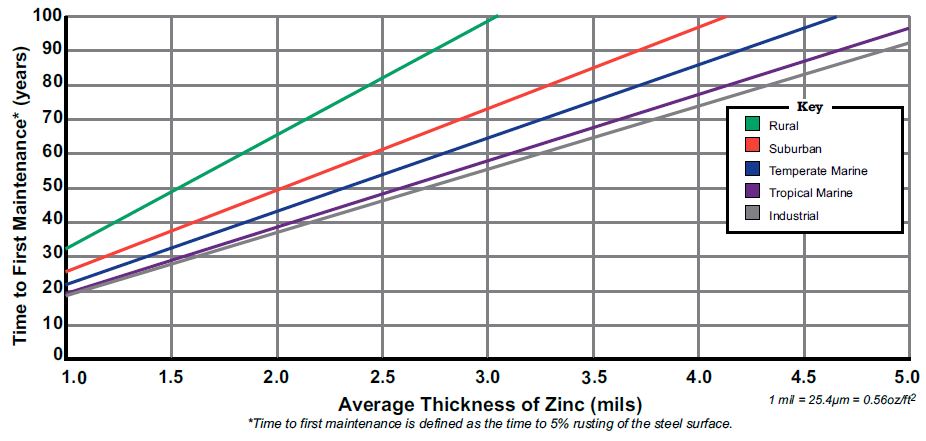

A Figura 01 mostra o tempo até a primeira manutenção em função da espessura da camada de zinco.
Diferentes padrões se aplicam à galvanização por imersão a quente. Dependendo da especificação do projeto, os padrões apropriados devem ser utilizados. ASTM A123, ASTM A153, ASTM A384, BS 729, EN ISO 1461 etc. devem ser consultadas conforme necessário.
O processo de galvanização é o seguinte.
- limpeza
- fluxo
- Galvanização
- Cuidados posteriores (opcional)
Todo o material na superfície deve estar completamente limpo. Óleo, produtos químicos, graxa, etc. devem ser removidos antes da galvanização.
Durante o processo de fluxo, a superfície do aço é molhada. Normalmente Aplicação de cloreto de amônio e zinco a 30% em temperaturas na faixa de 65 – 800C
A galvanização é feita mergulhando o aço em um banho de zinco fundido.
O banho também é chamada de caldeira e contém pelo menos 98% de zinco puro.
A temperatura ficaria em torno de 4500 C
Quando imerso, o zinco reage com o ferro (Fe) do aço e forma uma camada de liga rica em zinco, sendo a camada superior de zinco composta por 100% de zinco.
Além disso, todas as conexões feitas após a galvanização devem ser aparafusadas. Nenhuma perfuração ou soldagem é permitida após a galvanização por imersão a quente.
Ao detalhar os componentes, o comprimento da banheira também deve ser levado em consideração.
A espessura da camada de galvanização deve ser superior a 85 mm para aços com espessura superior a 6 mm..
Além disso, ao determinar a espessura da camada de zinco, a taxa de corrosão também deve ser levada em consideração.
As espessuras a serem mantidas são indicadas na Tabela 3 da EN ISO 1461.
O Baustahl.info fornece informações técnicas sobre a pintura
