O que é um cabo com núcleo de cobre YJV?

O que é um cabo com núcleo de cobre YJV?

1. O que é um cabo com núcleo de cobre?

Um cabo com núcleo de cobre refere-se a um cabo com condutor feito de cobre.

2. O que é um cabo com núcleo de cobre YJV?

Os cabos podem ser categorizados em vários tipos e especificações de acordo com diferentes padrões de classificação. Entre eles está o cabo YJV. O que é exatamente um cabo YJV e quais são as especificações deste modelo? O que significa o modelo YJV?

Introdução ao cabo YJV

YJV: Cabo de alimentação com bainha de PVC isolado com polietileno reticulado com núcleo de cobre

YJ: Isolamento de polietileno reticulado

V: bainha de PVC

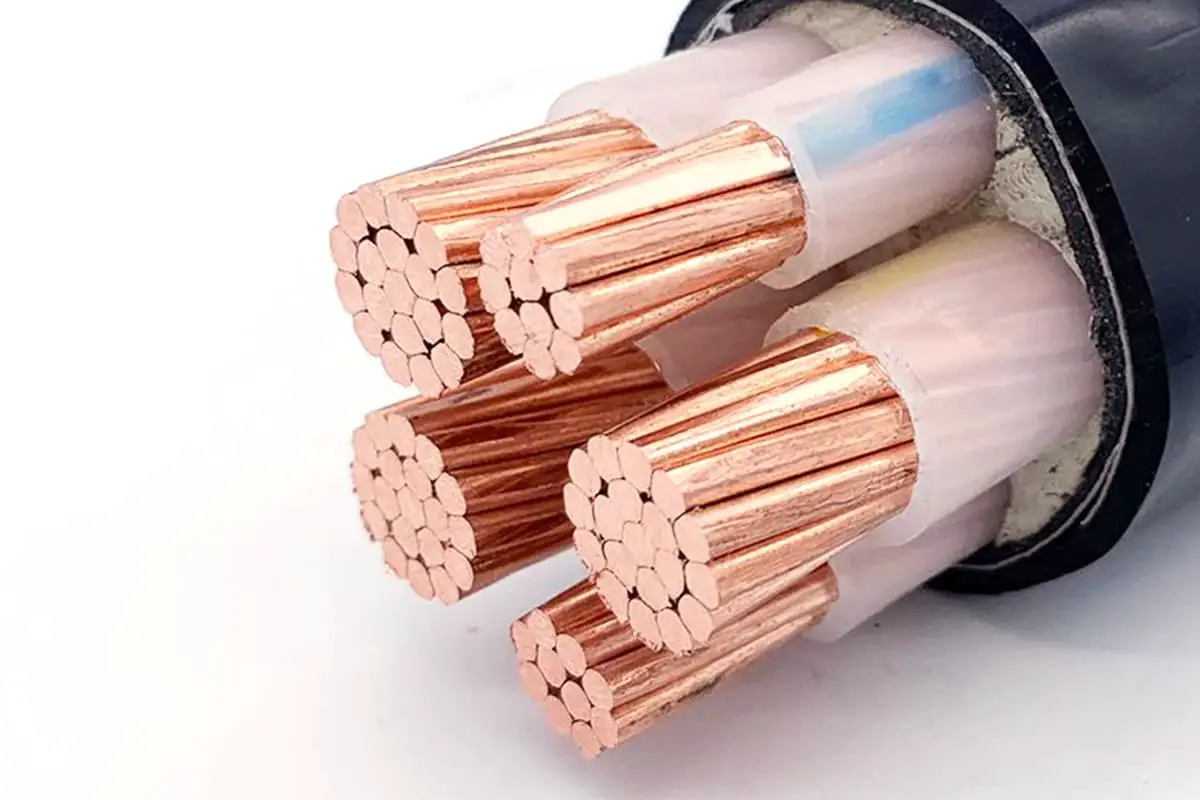

O cabo YJV é composto de várias partes de dentro para fora: o condutor, isolamento de polietileno, enchimento (como náilon, materiais compostos de PVC, etc.) e uma bainha externa de PVC. O condutor é normalmente um núcleo de cobre, já que o cobre é um material condutor amplamente utilizado no mercado.

Os condutores de alumínio são menos utilizados devido à sua baixa condutividade elétrica e falta de padronização. Os enchimentos são normalmente feitos de materiais como náilon e servem para proteger o núcleo do fio, semelhante a vestir o núcleo do cabo com um “casaco”.

Baixa Tensão: 0,6/1KV (disponível em núcleo único, dois núcleos, três núcleos, quatro núcleos, 4+1 núcleos)

Média Tensão: 3,6/6KV, 6/10KV, 8,7/15KV, 12/20KV, 18/30KV, 26/35KV

  1. Escopo aplicável

O cabo é adequado para instalação fixa em linhas de transmissão e distribuição de energia CA 50 Hz com tensão nominal de 0,6/1 kV e inferior para transmissão de energia. Comparado aos cabos de alimentação de PVC, este produto não só possui excelente desempenho elétrico, desempenho mecânico, resistência ao envelhecimento térmico, resistência ao estresse ambiental e resistência à corrosão química, mas também apresenta uma estrutura simples, peso leve, não é limitado pela queda de assentamento e possui um alta temperatura de trabalho a longo prazo (90 ℃).

  1. Padrão de Implementação

Os produtos de cabos de alimentação de baixa tensão estão em conformidade com o padrão GB/T12706.1-2008. Os cabos retardadores de chama ou resistentes ao fogo também devem estar em conformidade com o padrão GB/T19666-2005.

3. Especificações e modelos de cabos YJV comumente usados

Os cabos YJV podem consistir em um único condutor ou em múltiplos condutores. O número de núcleos em um cabo YJV pode ser de núcleo único, 2 núcleos, 3 núcleos, 4 núcleos, 5 núcleos, 3+1 núcleos, 3+2 núcleos, 4+1 núcleos, etc.

Os modelos 3+1 núcleos, 3+2 núcleos, 4+1 núcleos são compostos por dois condutores com funções diferentes, um é denominado linha de fase e o outro é linha de aterramento, utilizado especificamente para aterramento.

As especificações comuns são 1mm², 1,5mm², 2,5mm², 4mm², 6mm², 10mm², 16mm², 25mm², 35mm², 50mm², 70mm², 95mm², 120mm², 150mm², 185mm², 240mm², 300mm², etc.185+2O cabo 95 consiste em três linhas de fase de 185 mm² e duas linhas de aterramento de 95 mm².
