Tipos de painéis – visão geral detalhada dos tipos, design e construção

6. Juni 2024 Roberto Magalhães

Diferentes tipos de painéis são construídos para abrigo ou habitação. As lajes podem ser construídas em concreto. Além disso, os pisos também podem ser de aço ou madeira.

Neste artigo, discutimos lajes de concreto que podem ser construídas como lajes de concreto armado, lajes de concreto protendido ou lajes de concreto protendido.

Vamos discutir cada tipo de placa em detalhes. A categorização dos tipos de painéis é baseada no tipo de estrutura, material utilizado, mecanismo de transferência de carga, etc.

Placa bidirecional

Um dos tipos de placa mais comuns é a placa bidirecional. A classificação destes painéis é baseada no mecanismo de transferência de carga.

Com painéis de dupla face, as cargas aplicadas ao painel são transferidas em ambas as direções. Quatro arestas da laje assentam em vigas de betão ou em aço ou outros suportes, tais como concreto Paredes.

Esses tipos de painéis são mais comuns na construção civil. Geralmente, a espessura da placa é de 125-200 mm. Em casos especiais, a espessura pode ser aumentada dependendo dos requisitos de planeamento do projeto.

O dimensionamento da laje baseia-se nos coeficientes de momento e no coeficiente de força cortante especificados na norma relevante com base nas condições de contorno da laje. Além disso, a modelagem computacional também poderia ser realizada para determinar as forças transversais e de cisalhamento nas placas.

Prato descartável

A transferência de carga ocorre em uma direção. Na direção mais longa há apenas uma transferência mínima de carga. As cargas na laje são suportadas pelas vigas nas bordas curtas.

As placas unidirecionais não são econômicas em comparação com as placas bidirecionais porque transferem as cargas em uma direção. Devido à natureza descartável, poderemos precisar fornecer área de reforço e espessura de placa comparativamente maiores.

O processo de design é o mesmo das placas biaxiais.

Teto plano

Como o nome sugere, o teto plano é comparativamente diferente de outros tipos de teto. Não há vigas sustentando o teto. A parte inferior do teto é plana na maior parte do tempo, exceto por algumas irregularidades.

Existem diferentes tipos de lajes lisas que são projetadas com base nas cargas aplicadas à estrutura. Uma espessura uniforme nem sempre é suficiente para suportar a carga aplicada. Nestes casos alteramos a espessura do teto ou aumentamos apenas se necessário.

Placa Plana – Placa de espessura uniforme
Placa plana com placas suspensas – A espessura da placa é aumentada para acomodar o momento fletor e o cisalhamento até certo ponto.
Laje plana com faixas – As lajes suspensas são conectadas como uma viga. Este é um tipo de barra. A espessura da laje aumenta ao longo da faixa do pilar.
Teto plano com cabeceiras de pilares – Ocorrem forças de flexão e cisalhamento significativamente maiores nas cabeceiras dos pilares. Portanto aumentamos a seção transversal ao redor da coluna.

O mecanismo de transferência de carga de uma placa plana é o mesmo dos tipos normais de placas de eixo único ou duplo. Enquanto a faixa central atua como a laje normal, as faixas dos pilares atuam como a viga.

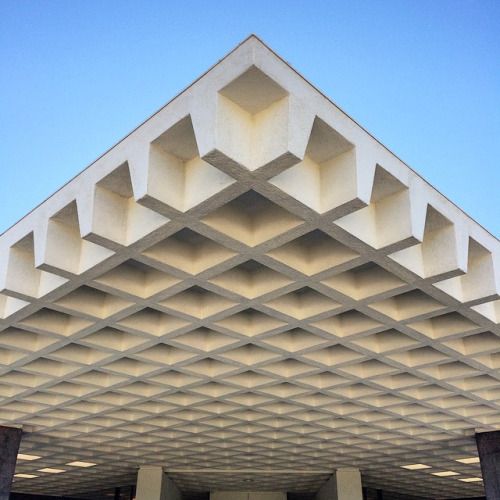

prato de waffle

Uma laje cassete é uma combinação de vigas para suportar a laje. As vigas são dispostas em intervalos regulares e a uma distância menor. A espessura da placa também é menor com estes tipos de placas.

Os painéis waffle são instalados principalmente onde a estética é particularmente importante.

Vãos maiores podem ser construídos com tectos em caixotões. No entanto, os custos de construção podem ser mais elevados em comparação com outros tipos de forros porque o volume de betão e a área de cofragem são maiores.

Placa de costela

As placas de costela também são um tanto semelhantes às placas de waffle. Geralmente os painéis são sustentados por vigas nervuradas.

Os painéis nervurados só são construídos em ocasiões especiais, pois são um tanto difíceis de construir devido à natureza da estrutura. A disposição da cofragem é muito mais difícil em comparação com outros tipos de painéis.

O suporte da nervura pode ter formato retangular ou cônico. A decisão pode ser tomada com base na aparência estética. A largura do suporte da costela pode ser de cerca de 75 mm – 150 mm. No entanto, a profundidade e a largura da viga podem ser selecionadas dependendo dos requisitos estéticos e estruturais.

Lajes de concreto protendido

Devido à sua produtividade na construção, as lajes de concreto protendido são os tipos de lajes mais populares entre os demais tipos de lajes. O projeto e a construção das lajes de concreto protendido são ligeiramente diferentes das demais lajes.

Existem basicamente dois tipos de lajes de concreto protendido.

Inserção dos tubos vazios na laje de concreto in situ e protensão após o endurecimento do concreto.
Despeje lajes de concreto e protendi-as.

As vantagens das lajes de concreto protendido incluem, entre outras, as seguintes:

A área da placa pode ser comparada ao normal concreto reforçado Placa.
Aumentar a extensão da placa não resulta em aumento de custos.
Menos vigas são mais baratas para instalação e manutenção da altura do piso.
O uso de painéis de teto pré-fabricados reduz o tempo de construção.

No dimensionamento de lajes de concreto protendido são levados em consideração, entre outros, os seguintes aspectos.

Geralmente, o peso da placa é equilibrado pela pressão ascendente exercida pelos cabos de tensão. Isso acontece na construção.
O aumento do vão requer uma maior espessura do teto em comparação com os tetos normais.
Embora o pós-tensionamento seja feito, é necessário fornecer uma certa quantidade de reforço à laje para evitar fissuras.

Painéis protendidos

Painéis protendidos são usados na construção de pontes e painéis. As vigas devem ser instaladas em intervalos regulares para suportar os painéis protendidos.

Estes tipos de painéis são componentes mais eficientes que reduzem significativamente o tempo de construção.

Lajes de tamanho regular são moldadas e colocadas nas vigas regularmente espaçadas. Estas vigas podem ser vigas de concreto armado, vigas pré-moldadas ou vigas de concreto protendido.

Painel pré-fabricado

A construção de lajes pré-moldadas é semelhante à construção de lajes de concreto protendido discutidas anteriormente.

Neste método, fizemos lajes de concreto armado e as colocamos nas vigas em intervalos regulares.

As lajes pré-fabricadas não podem ser ampliadas como o concreto protendido ou as lajes pré-fabricadas.

Placa cantilever

O tipo de painel mais comum utilizado em edifícios. Parece não haver edifício sem cantilevers. Geralmente, a laje se estende além da viga ou pilar sem qualquer apoio na borda oposta. A placa é chamada de placa cantilever.

Com estes tipos de placas, a carga é transferida apenas numa direção e para um ponto de apoio.

O reforço suficiente é muito importante para lajes cantilever. Por favor, preste atenção ao seguinte.

Os reforços estruturais devem ser fornecidos na direção das vigas cantilever e fixados na rede superior.
Às vezes, as redes de reforço inferior não são fornecidas para lajes cantilever porque nenhum reforço estrutural é necessário.
Porém, recomenda-se fornecer reforço do solo para melhorar a durabilidade do concreto. Especialmente em climas tropicais, onde a temperatura ambiente sobe para cerca de 30 – 34 °C,⁰C existe a possibilidade de fissuração da placa devido à expansão e contração térmica.
Portanto, devem ser fornecidos reforços de distribuição suficientes para evitar fissuras térmicas. Recomenda-se colocar os reforços de distribuição a uma distância de pelo menos 200 mm.

O artigo Construção de placa cantilever Para mais informações sobre designs você também pode procurar aqui.

painel composto

Painéis compostos são usados principalmente em edifícios de aço. Se necessitarmos de um piso de concreto em uma construção de aço, é realizada a construção do painel compósito.

O painel composto é fundamentalmente diferente de tipos de painéis como os painéis de reforço. Alguns dos recursos especiais são os seguintes.

O efeito combinado do concreto e do aço suporta as cargas
A fôrma em chapa de aço também é normalmente usada como fôrma para lajes de concreto. Onde a construção assim o exigir, são utilizados apoios na betonagem.
Os painéis compostos são esticados em uma direção como os painéis descartáveis.
A placa de cobertura serve como reforço inferior. Uma armadura inferior é aplicada onde a construção assim o exige.
Em geral, o reforço do piso é fornecido para melhorar a resistência ao fogo.
São fornecidos quebra-cavacos e reforço de controle de trincas.
Parafusos de cisalhamento são fornecidos para obter o efeito de ligação das vigas

Placa ao nível do solo

Em vez de pendurar lajes, construímos as lajes no chão para apoiar o piso térreo. Embora as lajes suspensas sejam fortemente reforçadas para suportar as cargas, este não é o caso das lajes ao nível do solo.

Geralmente, utiliza-se armadura nominal ou malha BRC. Em casos especiais fornecemos a armadura de acordo com as exigências do projeto. A construção de Fundações de laje é um bom exemplo disso.

Caso suportemos a estrutura resistente, é fornecido um concreto mais espesso para reforço como uma laje normal.

Guarda-sóis

Os guarda-sóis são às vezes chamados de painéis de dossel. Eles são instalados ao redor de portas e janelas para bloquear a luz solar e evitar que a água da chuva entre pelas janelas.

Os guarda-sóis são elementos menos concretos armados. O reforço das sombrinhas é mais seguro e melhora a durabilidade do concreto.

Tampos de cozinha

Os tampos da cozinha às vezes são chamados de bancadas. Não são utilizados apenas em cozinhas, banheiros, despensas e muitos outros locais.

A espessura do painel está entre 50 e 100 mm, dependendo do suporte e do espaço necessário.

Na maioria das vezes são utilizadas redes BRC ou redes de reforço único.

Placa de suspensão de cabo

Estas são as placas nas quais são armazenados os cabos suspensos. Eles estão em pontes suspensas.

O painel é sustentado por uma estrutura de aço suspensa por cabos de alta resistência. Estas pontes não são comuns e são construídas em ocasiões especiais quando podemos ter mais apoio do que outras pontes.

Ponte suspensa que atravessa principalmente rios.

Painéis de telhado inclinado

A utilização de lajes de concreto armado para cobertura de edifícios não é comum e é nova na construção. Existem estruturas antigas e novas.

No entanto, a construção de painéis de telhado inclinados é um desafio devido à natureza da estrutura. Derramar concreto em uma direção inclinada e trabalhar ali é um pouco difícil. Além disso, amarrar o reforço também é um desafio.

É comum utilizar concreto com baixa afundabilidade para ConcretoAlém disso, deve-se prestar maior atenção à fissuração térmica do concreto.

Para evitar a entrada de água através do telhado, se este não estiver coberto adicionalmente com membranas, é necessário um reforço suficiente para evitar fissuras no betão bruto e durante a utilização. Além disso, deve-se prestar atenção ao endurecimento do concreto.

Placas de cúpula

As placas de cúpula são tipos de placas muito especiais, cujo projeto e construção representam um grande desafio.

São instalados principalmente em estruturas onde o aspecto estético da cúpula é importante e em locais religiosos.

A natureza da estrutura dificulta a construção. A forma curva complica o processo de execução. O software de assistência informática é usado principalmente para projetar as estruturas da cúpula.

Placa de cobertura de bolha

Derramar uma grande quantidade de concreto resulta em custos muito elevados. Além disso, a área mais eficaz do concreto está próxima às fibras mais externas da seção.

Isto significa que o concreto na parte central da seção não contribui muito para a absorção dos momentos fletores. Deve suportar as forças de cisalhamento e manter a ligação das partes superior e inferior.

É criada uma cavidade no interior da placa e a construção é realizada em conformidade. Construir painéis de deck de bolhas é um tanto desafiador devido à dificuldade de criar vazios no concreto. No entanto, existem métodos para fazer isso.

Teto de corpo oco

Os painéis ocos também são um tipo de painel semelhante aos painéis de teto com tachas.

Em vez das bolhas, é criado um orifício passante na seção da placa. Este tipo de painéis é utilizado na construção de tabuleiros de pontes.

Material flexível removível ou fôrma permanente é utilizado para a construção.

Registro Hardy

A construção do painel Hardy é realizada como construção pré-fabricada ou como construção de concreto in situ.

Em termos simples, a construção de lajes robustas é a construção de lajes de blocos pré-fabricados que assentam em vigas colocadas em intervalos regulares. Pode ser descrito da seguinte forma.

Primeiro, os blocos são construídos. O comprimento do bloco está na faixa de 450 mm. Isso pode variar dependendo do design.
Esses blocos são geralmente blocos ocos.
Um método é colocar vigas pré-fabricadas ou pós-tensionadas, colocar os blocos por cima e aplicar uma camada de concreto com malha BRC.
Outra opção é construir as vigas de concreto moldadas no local, colocar os blocos e colocar o concreto de enchimento com malha BRC.
Este é um método de construção muito rápido e às vezes econômico.

Placa afundada

Como o nome sugere, é um tipo de placa que se constrói abaixando o nível superior da placa em relação às demais placas. Além disso, a construção de outra laje sob a laje original para ocultar as utilidades também é conhecida como laje afundada.

Painéis rebaixados são instalados em áreas sanitárias, varandas, pátios, etc.

O detalhamento da armadura da laje deverá ser feito em conformidade.
