Visão do Arduino: guia para iniciantes

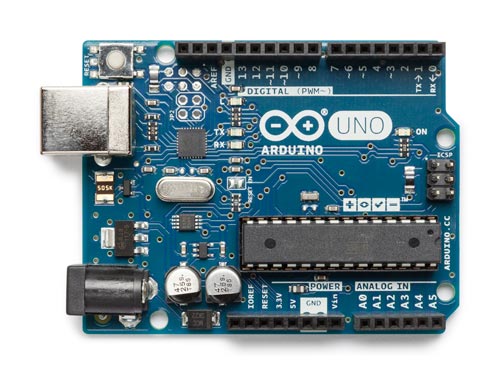

Arduino Uno

Arduino é uma plataforma de prototipagem eletrônica de código aberto baseada em hardware e software flexíveis, onde o esquema padrão pode ser usado por qualquer pessoa para fazer sua própria versão de uma placa Arduino. Um Arduino contém uma placa de circuito físico programável chamada microcontrolador e um software denominado IDE (Placa de Desenvolvimento Integrado). Todas as placas Arduino devem ser compatíveis com este IDE que é usado para carregar o código do computador na placa física.

Além do fator custo, existem algumas características únicas que contribuem para o seu crescimento exponencial no mundo da eletrónica. Não é necessário um hardware separado para carregar o código na placa. Em vez disso, isso pode ser feito simplesmente com um cabo USB. Além disso, seu IDE utiliza uma versão simplificada de C++ que permite aos iniciantes se familiarizarem com a programação de maneira conveniente. Além disso, as funções do microcontrolador estão acessíveis aos usuários em um pacote acessível.

Aplicações do Arduino

O principal objetivo do desenvolvimento do Arduino foi torná-lo acessível a uma ampla gama de usuários interessados ​​em trabalhar com projetos eletrônicos. Qualquer pessoa, desde artistas, designers, amadores, hackers e novatos, pode criar objetos interativos usando a plataforma de hardware e software do Arduino. É fácil de trabalhar, programável, gratuito e pode funcionar com botões, LEDs, alto-falantes, unidades GPS, motores, câmeras, smartphones ou até mesmo um aparelho de televisão.

Desde acender um LED até conectar sua casa com sensores e depois controlar os aparelhos; um Arduino pode atuar como o cérebro de qualquer projeto eletrônico. Alguns exemplos de projetos baseados em Arduino incluem impressoras 3D, videogames, robôs, sistemas de automação residencial, bafômetros, etc. Devido ao uso desta plataforma em tão grande escala, existe uma grande comunidade de usuários que continuam contribuindo com seus códigos e instruções. . Como resultado, os iniciantes sempre terão um grande banco de dados para referência.

Você também pode ler: Projetos básicos do Arduino

O que contém a placa Arduino?

Existe uma grande variedade de placas Arduino disponíveis para os usuários, dependendo da natureza e das necessidades dos projetos eletrônicos. No entanto, existem certos elementos que são comuns na maioria das categorias. Eles são explicados abaixo –:Configuração da placa Arduino

1. Entrada USB

O Arduino é conectado a um computador através de um cabo USB para fornecer energia e também para carregar o código na placa.

2. Macaco de barril

A placa Arduino está conectada a uma fonte de alimentação de parede que termina em um conector cilíndrico.

Observação: A faixa de tensão recomendada para alimentar um modelo Arduino é entre 6 e 12 volts.

3. Alfinetes

Existem diferentes pinos na placa onde os fios são conectados para formar um circuito e cada um deles tem uma função diferente. Cada pino possui um conector preto onde o usuário pode conectar o fio. Esses pinos são dos seguintes tipos –:

• GND: Este é o pino de aterramento usado para aterrar o circuito.
• 5V e 3,3V: estes pinos são idealmente usados ​​para conectar componentes simples, onde o primeiro fornece 5 Volts de energia enquanto o último fornece 3,3 Volts de energia.
• Analógico: Esses pinos leem sinais de um dispositivo analógico e os convertem em valores digitais.
• Digital: Esses pinos são usados ​​tanto para entrada quanto para saída digital, como dizer se um botão é pressionado ou alimentar um LED.
• PWM: São pinos digitais normais, mas também são usados ​​para modulação por largura de pulso. Em outras palavras, eles podem simular a saída analógica. Há um sinal de til (~) junto com a identificação desses pinos.
• AREF: Significa Referência Analógica e este pino é usado para definir uma tensão de referência externa como limite superior para os pinos de entrada analógica

4. Botão Redefinir

Apertar este botão conecta temporariamente o botão de reset ao terra e pode ser usado para reiniciar qualquer código carregado no Arduino. É útil nos casos em que um código precisa ser testado várias vezes.

5. Conector de LED de alimentação

Este LED acende sempre que o Arduino está conectado a uma fonte de energia. Se não acender, é uma indicação clara de que algo está errado com o circuito.

6.LEDs RX TX

TX e RX significam transmissão e recepção, respectivamente. Esses LEDs atuam como uma indicação visual enquanto a placa está transmitindo ou recebendo dados.

7. CI principal

A barra preta na placa com pernas de metal é o Circuito Integrado que também pode ser considerado o cérebro do Arduino. Varia de acordo com o tipo de placa.

8. Regulador de tensão

Ele atua como um gatekeeper para regular o fluxo de tensão para a placa Arduino. Funciona desligando uma quantidade extra de tensão para evitar que a placa seja danificada.

Tipos de Arduino

Existem muitas categorias de placas Arduino com funções diferentes. Além disso, por ser uma plataforma de código aberto, muitas mudanças vão mudando com essas placas que agregam ainda mais funcionalidades e formulários. Para ser mais preciso, os iniciantes devem conhecer os seguintes tipos de Arduino –:

Arduino Uno (R3)

Esta é a escolha ideal para usuários iniciantes, pois contém tudo o que é importante para um iniciante. Uma placa Arduino Uno contém 14 pinos de entrada/saída digital, dos quais 6 podem ser usados ​​como saídas PWM. Além disso, possui 6 entradas analógicas, conexão USB, conector de alimentação e botão de reset. Você pode conectá-lo ao computador por meio de um cabo USB ou a um adaptador AC-DC.

LilyPad Arduino

Esses tipos de placas Arduino são projetados principalmente para serem usados ​​em projetos vestíveis, de forma que possam ser costurados nas roupas com a ajuda de fios condutores. Eles são laváveis ​​e possuem sua própria família de entrada, saída, potência e sensores que devem ser utilizados em têxteis eletrônicos.

Arduino Mega (R3)

É a versão maior do Uno contendo vários pinos de entrada/saída digital, dos quais 14 podem ser usados ​​como PWM. Além disso, possui 16 entradas analógicas, conector de alimentação, conector USB e botão de reset. Um grande número de pinos presentes nesta placa a torna uma plataforma ideal para projetos que envolvem muitos LEDs ou botões.

Arduíno Leonardo

Esta é a primeira placa de desenvolvimento do Arduino com um microcontrolador com USB integrado. Como a placa lida diretamente com o USB, existem bibliotecas de códigos que permitem à placa emular teclado, mouse e assim por diante. Em detalhes, possui 20 pinos de entrada/saída digital, dos quais 7 são PWM e 12 são entradas analógicas. Além disso, possui 1 oscilador de cristal de 16 MHz, conexão micro USSB, header ICSP, conector de alimentação e conexão USB.

Baixando Arduino

O software para esta plataforma de código aberto pode ser baixado gratuitamente no site oficial do Arduino. Ele está disponível para todos os dispositivos que consistem em Windows, Mac e Linux.

Visite o site do Arduino para baixar o software para o seu dispositivo.

Existe um procedimento diferente para todos os dispositivos. No entanto, se você estiver usando Linux em seu dispositivo, poderá verificar o procedimento detalhado aqui.

Programando em Arduino

O projeto mais básico baseado em Arduino é codificar um LED piscando. Confira este tutorial para entender a programação de um projeto básico do Arduino.

Você pode ler nosso blog e seção de artigos para mais tópicos sobre engenharia eletrônica, indústria e tecnologia.
