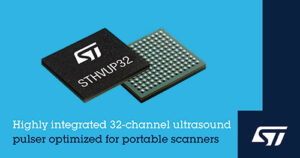

A STMicroelectronics expandiu sua família de transmissores de ultrassom avançados adicionando uma variante de 32 canais com alta corrente de saída para aplicações portáteis. O novo transmissor, STHVUP32, fornece ±800mA destinado a sistemas portáteis que exigem capacidade extra de acionamento para uma sonda montada em cabo coaxial.
Juntando-se ao portfólio junto com o STHVUP64 de 64 canais, a nova versão de 32 canais contém recursos semelhantes para aumentar o desempenho e a integração em scanners de última geração, acessíveis e de alto desempenho para aplicações médicas e industriais.
Isso inclui inovações para maximizar a qualidade da imagem, direção de feixe digital integrada, arquitetura de driver que economiza espaço e baixo consumo de energia.
O STHVUP32 possui capacidade de saída de 5 níveis, além da saída comum de 3 níveis, o que aumenta a flexibilidade para otimizar a qualidade da imagem. Sua alta corrente de saída permite acionar o transdutor piezoelétrico do scanner em alta velocidade para permitir vários modos de imagem. Também ajuda a atingir a duração mínima do pulso de 5 ns para detalhes de imagem superiores. O transmissor suporta modos de operação de onda contínua e onda pulsada para permitir vários tipos de análise, incluindo cavidades e fluxo de líquido.
A direção de feixe digital aprimora o controle direcional, permitindo maior precisão do que a direção analógica convencional usando circuitos de atraso. Ao integrar a lógica de direcionamento do feixe, o transmissor pode ser usado sem um chip complementar, como um FPGA. Isso economiza espaço no PCB e complexidade de roteamento, além de contornar os desafios de design de FPGA.
Outra novidade é que o transmissor possui uma arquitetura de driver autopolarizada que evita a conexão de capacitores de desacoplamento aos pinos da fonte de alimentação do transmissor. Isso ajuda a garantir uma área de circuito menor, além de reduzir a lista de materiais (BOM). Além disso, o STHVUP32 está alojado em um pacote menor do que os CIs alternativos comparáveis, ajudando assim os projetistas a criar produtos de próxima geração em formatos ainda menores.
Embora tenha um consumo de energia extremamente baixo, o que é fundamental para sistemas operados por bateria, o STHVUP32 possui recursos ricos para uma experiência de usuário superior. Há memória no chip para armazenar padrões de transmissão e a sincronização é possível usando um sinal de clock de até 200 MHz para melhorar a qualidade da imagem, minimizando o jitter. O IC também fornece uma porta de comunicação que suporta vários padrões de sinalização CMOS.
A proteção integrada inclui bloqueio de ruído, proteção térmica, proteção contra subtensão e proteção de recirculação de corrente. Existe também um registro de diagnóstico que permite a leitura direta das causas das interrupções para facilitar a depuração em caso de mau funcionamento.
