O que é um diodo?
A Diodo é o dispositivo semicondutor unilateral de dois terminais mais simples. Ele permite que a corrente flua apenas em uma direção e bloqueia a corrente que flui na direção oposta. Os dois terminais do diodo são chamados de ânodo e cátodo. O símbolo do diodo é como mostrado na figura abaixo.
Figura 1: Símbolo de um Diodo

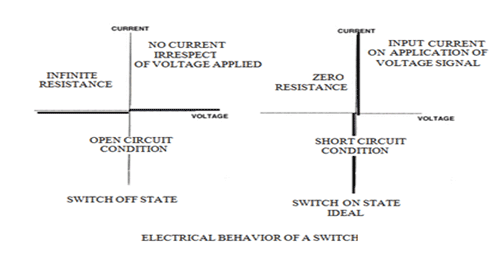

O características de um diodo corresponde de perto ao de um switch. Uma chave ideal quando aberta não conduz corrente em nenhuma das direções e quando fechada conduz em ambas as direções. O característica de um diodo é como mostrado na figura abaixo.

Figura 2: Gráfico mostrando as características elétricas de um diodo ideal
Idealmente, em uma direção indicada pela ponta da seta o diodo deve se comportar em curto-circuito e na outra direção oposta à direção da ponta da seta deve estar em circuito aberto. Por características ideais, o diodos foi projetado para atender a esses recursos teoricamente, mas não é alcançado na prática. Então o prático características do diodo estão apenas próximos do desejado.
Figura 3: Exibição do gráfico comparação de elétrica características de Diodos Ideais e Práticos
Como funcionam os diodos?
O diodo opera quando um sinal de tensão é aplicado em seus terminais. A aplicação de uma tensão CC para fazer o diodo operar em um circuito é chamada de 'polarização'. Como já mencionado acima, o diodo se assemelha a uma chave unidirecional, portanto pode estar em estado de condução ou em estado de não condução. O estado 'LIGADO' de um diodo é alcançado por 'polarização direta', o que significa que um potencial positivo ou superior é aplicado ao ânodo e um potencial negativo ou inferior é aplicado ao cátodo do diodo. Em outras palavras, o estado 'ON' do diodo tem a corrente aplicada na mesma direção da ponta da seta. O estado 'OFF' de um diodo é alcançado por 'Polarização reversa', o que significa que um potencial positivo ou superior é aplicado ao cátodo e um potencial negativo ou inferior é aplicado ao ânodo do diodo. Em outras palavras, o estado 'OFF' do diodo tem a corrente aplicada na direção oposta da ponta da seta.
Durante o estado 'ON', o prático diodo oferece uma resistência chamada de 'resistência direta'. O diodo requer uma tensão de polarização direta para mudar para a condição 'ON', que é chamada de tensão de corte. O diodo começa a conduzir no modo de polarização reversa quando a tensão de polarização reversa excede seu limite, que é chamado de tensão de ruptura. O diodo permanece no estado 'OFF' quando nenhuma tensão é aplicada a ele.
Um diodo de junção pn simples é fabricado dopando camadas do tipo p e n em um wafer de silício ou germânio. Os materiais de germânio e silício são preferidos para a fabricação de diodos porque:
· Estão disponíveis em alta pureza.
· Uma ligeira dopagem, como um átomo por dez milhões de átomos de uma impureza desejada, pode alterar a condutividade para um nível considerável.
· As propriedades destes materiais mudam com a aplicação de calor e luz e, portanto, são importantes no desenvolvimento de dispositivos sensores de calor e luz.
Tipos de diodos
Tipos de diodos:
A outra variante de diodos possui construção, características e aplicações diferentes. O diferentes tipos de diodos são:
· Pequeno sinal ou diodo de corrente pequena – Esses diodos assumem que o ponto de operação não é afetado porque o sinal é pequeno.
· Diodos de sinal grandes – O ponto de operação nesses diodos é afetado porque o sinal é grande.
· Diodos Zener – Este diodo funciona em condição de polarização reversa quando a tensão atinge o ponto de ruptura. Uma tensão estável pode ser alcançada colocando um resistor nela para limitar a corrente. Este diodo é usado para fornecer tensão de referência em circuitos de fonte de alimentação.
· Diodos emissores de luz (LED) – Este é o tipo de diodo mais popular. Quando funciona na condição de polarização direta, a corrente flui através da junção para produzir a luz.
· Fotodiodos – Os elétrons e lacunas são gerados quando a luz atinge a junção pn, fazendo com que a corrente flua. Esses diodos podem funcionar como fotodetectores e são usados para gerar eletricidade.
· Diodos de corrente constante – Este diodo mantém a corrente constante mesmo quando a tensão aplicada continua mudando. Consiste em JFET (junção – transistor de efeito de campo) com a fonte em curto com a porta para funcionar como um limitador de corrente de dois terminais ou fonte de corrente.
· Diodo Schottky – Esses diodos são usados em aplicações de RF e circuitos de fixação. Este diodo tem menor queda de tensão direta em comparação aos diodos de junção PN de silício.
· Diodo Shockley – Este é um diodo de quatro camadas, também conhecido como diodo PNPN. Este didoe é semelhante ao tiristor onde o portão está desconectado.
· Diodos de recuperação de passo – Este diodo semicondutor tem a capacidade de gerar pulsos curtos e, portanto, é usado em aplicações de microondas como gerador de pulsos.
· Diodos de túnel – Este diodo é fortemente dopado na condição de polarização direta que possui uma resistência negativa em tensão extremamente baixa e um curto-circuito na direção de polarização negativa. Este diodo é útil como amplificador de microondas e em osciladores.
· Diodos Varator – Este diodo funciona em condição de polarização reversa e restringe o fluxo de corrente através da junção. Dependendo da quantidade de polarização, a largura da região de depleção continua variando. Este diodo é composto por duas placas de um capacitor com a região de depleção entre elas. A variação na capacitância depende da região de depleção e isso pode variar alterando a polarização reversa no diodo.
· Diodos PIN – Este diodo possui semicondutor intrínseco imprensado entre a região do tipo P e do tipo N. A dopagem não ocorre neste tipo de diodo e, portanto, o semicondutor intrínseco aumenta a largura da região de depleção. Eles são usados como ohtodiodos e interruptores de radiofrequência.
· Diodo LASER – Este diodo produz luz do tipo laser e é caro em comparação ao LED. Eles são amplamente utilizados em unidades de CD e DVD.
· Diodos de supressão de tensão transitória – Este diodo é usado para proteger os componentes eletrônicos sensíveis contra picos de tensão.
· Diodos dopados com ouro – Esses diodos usam ouro como dopante e podem operar em frequências de sinal mesmo se a queda de tensão direta aumentar.
· Diodos de superbarreira – Eles também são chamados de diodos retificadores. Esses diodos têm a propriedade de baixa corrente de fuga reversa como a do diodo de junção pn normal e baixa queda de tensão direta como a do diodo Schottky com capacidade de lidar com surtos.
· Diodos de contato pontual – A construção deste diodo é mais simples e é utilizado em aplicações analógicas e como detector em receptores de rádio. Este diodo é construído em semicondutor tipo n e poucos metais condutores colocados para entrar em contato com o semicondutor. Alguns metais se movem em direção ao semicondutor para formar uma pequena região de semicondutor p-tpye próxima ao contato.
· Diodos Peltier – Este diodo é utilizado como motor térmico e sensor para resfriamento termoelétrico.
· Diodo Gunn – Este diodo é feito de materiais como GaAs ou InP que apresentam uma região de resistência diferencial negativa.
· Diodo de cristal – Estes são um tipo de diodo de contato pontual, também chamado de diodo bigode de Cat. Este didoe é composto por um fio de metal fino e afiado que é pressionado contra o cristal semicondutor. O fio metálico é o ânodo e o cristal semcondutor é o cátodo. Esses diodos estão obsoletos.
· Diodo de avalanche – Este diodo conduz em condição de polarização reversa, onde a tensão de polarização reversa aplicada através da junção pn cria uma onda de ionização que leva ao fluxo de grande corrente. Esses didoes são projetados para quebrar em tensão reversa específica para evitar qualquer dano.
· Retificador controlado por silicone – Como o nome indica este diodo pode ser controlado ou acionado para a condição LIGADO devido à aplicação de pequena tensão. Eles pertencem à família dos tiristores e são utilizados em diversas áreas de controle de motores CC, regulação de campo de geradores, controle de sistemas de iluminação e inversores de frequência. Este é um dispositivo de três terminais com ânodo, cátodo e terceiro condutor ou portão controlado.
· Diodos de vácuo – Este diodo é um tubo de vácuo de dois eletrodos que pode tolerar altas tensões inversas.
Figura 4: Imagem mostrando símbolos de vários tipos de diodos
Figura 5: Imagem mostrando vários tipos de diodos
Diodos genéricos (sinal pequeno e sinal grande):
Um diodo de junção pn é o dispositivo semicondutor mais simples. É um dispositivo retificador unilateral, bipolar e de dois terminais que conduz apenas em uma direção. Os diodos genéricos são usados nos seguintes campos:
· Retificação em circuitos de alimentação
· Extração de modulação de sinais de rádio em um receptor de rádio e em circuitos de proteção onde grandes correntes transitórias podem aparecer em transistores ou CIs de baixa corrente na interface com relés ou outros dispositivos de alta potência.
· Usado em série com entradas de energia para circuitos eletrônicos onde apenas uma tensão de polaridade negativa ou positiva é desejada.
Figura 6: Imagem mostrando a construção de um diodo genérico
Construção
Construção:
Um diodo pn simples é uma junção onde as camadas do tipo p e do tipo n são dopadas em um wafer de silício ou germânio. Um semicondutor do tipo p é formado pela dopagem de átomos de impurezas trivalentes ou aceitadores em um silício ou germânio puro, tendo assim uma concentração excessiva de buracos. Um semicondutor do tipo n é formado pela dopagem de átomos pentavalentes ou de impurezas doadoras em um silício ou germânio puro, tendo assim uma concentração excessiva de elétrons. Portanto, os buracos são os portadores majoritários de carga em uma região do tipo p, enquanto os elétrons na região do tipo n. Pares elétron-buracos são gerados termicamente em ambos os tipos, que constituem os portadores de carga minoritários. É notável que um material do tipo p não tenha carga positiva, apesar de ter buracos excessivos, enquanto um material do tipo n não tenha carga negativa, apesar do excesso de elétrons. Isso ocorre porque em um material do tipo p junto com os buracos, os ânions são gerados e o número total de prótons e elétrons ainda permanece o mesmo. Isto é observado de forma semelhante para o material do tipo n.
A junção de uma dopagem tipo p e tipo n em wafer de silício ou germânio produz uma pequena região da ordem de micrômetros que está esgotada dos portadores de carga livre. Esta região é formada devido à difusão de buracos de um material do tipo p e elétrons de um material do tipo n, denominado região de depleção ou região de carga espacial ou região de transição. A região do tipo p à esquerda da região de depleção possui uma camada de íons negativos aceitadores e à direita está uma camada de íons positivos doadores que induz um fluxo elétrico ou diferença de potencial através da junção. A concentração de carga é positiva à esquerda da junção e negativa à direita da junção. Esta barreira de potencial impede que os buracos migrem para a região do tipo n e os elétrons migrem para a região do tipo p à medida que o potencial aumenta para os buracos e os elétrons permitirão a migração para as regiões do tipo n e do tipo p. As regiões portadoras de carga ao redor das regiões de depleção também são chamadas de regiões descobertas. Isso é mostrado no gráfico abaixo.

Figura 7: Gráfico de classificação linear Dioe e diodo graduado em etapas
Também é importante que as correntes de carga minoritárias, ou seja, a corrente de elétrons na região do tipo p e a corrente de buraco na região do tipo n, diminuam exponencialmente ao longo do comprimento do diodo. A corrente minoritária é devida a pares de buracos de elétrons gerados termicamente e dependentes da temperatura. Essas correntes são muito pequenas em magnitude, na ordem de microamperes. No entanto, no estado de condução, a corrente através do cristal do diodo permanece estável. A corrente total é uma soma das correntes de carga minoritárias e majoritárias devido à natureza bipolar do diodo. A maioria das correntes de carga é a corrente de buraco no tipo p e a corrente de elétrons no tipo n são reduzidas à medida que migram perto da junção devido à recombinação. As correntes minoritárias são a corrente de elétrons no tipo p e a corrente de buraco no tipo n são máximas perto da junção e reduzem à medida que migram para longe da junção como uma função exponencial. A maioria das correntes de carga em suas regiões após cruzar a junção são as correntes de difusão, enquanto antes da junção são correntes de deriva.
Conceito de contatos ôhmicos – Além do diodo de junção PN, existem duas junções semicondutoras metálicas originadas dos condutores para conectar o dispositivo. Supõe-se que a resistência desses contatos semicondutores metálicos permanece constante apesar da magnitude e direção da corrente. Durante a operação do diodo, a tensão aplicada é eficaz apenas para aumentar ou diminuir a altura da barreira de potencial da junção PN.
Nota: O uso de um diodo escalonado pode melhorar o desempenho do diodo.
Princípio e Operação
Princípio e Operação:
As configurações possíveis para um diodo são:
1. Circuito aberto
2. Curto-circuito
3. Tendência direta
4. Polarização reversa
1. Circuito aberto: Na condição de circuito aberto, a corrente que flui através do diodo é zero (I = 0). A barreira de potencial na junção PN permanece a mesma criada na fabricação do diodo.
Figura 8: Imagem mostrando o funcionamento de diodo em configuração de circuito aberto
2. Curto-circuito: Na condição de curto-circuito, a soma das tensões no circuito deve ser zero. Portanto, assume-se que a barreira de potencial na junção PN é compensada pelas quedas de potencial nas junções semicondutoras metálicas. Os buracos fornecidos pela região n devem ser direcionados para a região p, o que é fisicamente impossível. A discussão semelhante se aplica à corrente de elétrons na região n.
Conclusão: A altura da barreira potencial não pode ser medida diretamente por um multímetro.
Figura 9: Imagem mostrando o funcionamento de diodo em configuração de curto-circuito
3. Viés direto: Na condição de polarização direta, um potencial maior ou positivo é aplicado no ânodo e um potencial negativo ou menor é aplicado no cátodo de um diodo. O potencial positivo no ânodo repele os buracos na região p em direção à região n, enquanto o potencial negativo no cátodo repele os elétrons na região n em direção à região p. Assim, a altura da barreira potencial diminui. A região de depleção desaparece quando a tensão aplicada se iguala à barreira de potencial e uma grande corrente flui através do diodo. A tensão necessária para conduzir o diodo a um estado de condução é chamada de 'tensão de corte / deslocamento / limite / tensão de disparo'. A corrente é de magnitude considerável, pois é constituída predominantemente pelas correntes de carga majoritárias, que são a corrente de buraco na região p e a corrente de elétrons na região n. A corrente que flui do ânodo para o cátodo é limitada pela resistência do cristal, pela recombinação de cargas e pelas resistências de contato ôhmicas nas duas junções semicondutoras metálicas. A corrente é restrita à ordem de mili Amperes.

Figura 10: Imagem mostrando o funcionamento de diodo em avançar configuração de polarização
4. Polarização reversa: Na condição de polarização reversa, o potencial mais alto ou positivo é aplicado no cátodo e o potencial negativo ou mais baixo é aplicado no ânodo. O potencial negativo no ânodo atrai os buracos na região p que estão longe da região n, enquanto o potencial positivo no cátodo atrai elétrons na região n que estão longe da região p. A tensão aplicada aumenta a altura da barreira de potencial. A corrente flui predominantemente devido às correntes de carga minoritárias que são a corrente de elétrons na região p e a corrente de buraco na região n. Assim, uma corrente constante de magnitude desprezível flui na direção reversa, que é chamada de 'corrente de saturação reversa'. Praticamente, o diodo permanece em estado de não condução. A corrente de saturação reversa é da ordem de microamperes em um diodo de germânio ou nanoamperes em um diodo de silício. Se a tensão reversa exceder o limite de 'quebra/Zener/Pico de tensão inversa/Pico de tensão reversa', a quebra potencial que ocorre leva a um grande corrente inversa.

Figura 11: Imagem mostrando o funcionamento de diodo na configuração de polarização reversa
Características
Características:
Fig. 12: Gráfico mostrando características curva de diodo
A corrente que flui através de um diodo é dada pela equação:
onde euD – corrente do diodo. (Positivo para direto e negativo para reverso)
EUS – corrente de saturação reversa constante
V – tensão aplicada. (Positivo para direto e negativo para reverso)
– fator dependente da natureza do semicondutor. (1 para
germânio e 2 para silício)
VT – volt equivalente à temperatura que é dada por T/11600. (T é
Temperatura em Kelvin)
Quando uma tensão direta é aplicada nos terminais de um diodo, o diodo começa a conduzir. Durante a condução, a tensão de corte ou limite excede a tensão direta aplicada. A tensão limite para um diodo de germânio é 0,3V e para um diodo de silício é 0,7V. A corrente direta (faixa de miliamperes) inicialmente aumenta linearmente e depois aumenta exponencialmente para correntes altas.
Quando uma tensão reversa é aplicada, uma corrente de saturação reversa flui através do diodo. O diodo continua no estado não condutor até que a tensão reversa caia abaixo da tensão zener. À medida que a tensão reversa se aproxima do pico da tensão inversa, ocorre uma quebra chamada 'quebra da avalanche'. Durante a decomposição, os portadores de carga minoritários ionizam os átomos estáveis, que são seguidos por uma ionização em cadeia para gerar um grande número de portadores de carga livres. Assim, o diodo entra em curto-circuito e é danificado.
Nota: Quando os diodos são conectados em série, sua tensão inversa de pico equivalente aumenta, enquanto na conexão paralela a capacidade de transporte de corrente aumenta.
À medida que a temperatura aumenta, os pares de elétrons gerados termicamente também aumentam, aumentando assim a condutividade em ambas as direções. A corrente de saturação reversa também aumenta com o aumento da temperatura. A variação é de 11% por °C para um diodo de germânio e de 8% por °C para um diodo de silício. Por outro lado, a corrente do diodo é duplicada para cada aumento de 10°C. Com o aumento da tensão, a tensão de disparo nas características diretas é reduzida enquanto a tensão reversa de pico aumenta.
Nota: A tensão inversa de pico pode ser reduzida aumentando o nível de dopagem. O mesmo conceito é usado para projetar diodos zener.
Resistências de diodo: A resistência associada ao diodo pode ser avaliada de três formas e os três tipos de resistências associadas a um diodo respectivamente.
· Resistência DC ou Estática: É a relação entre a tensão do diodo e a corrente do diodo em qualquer ponto de suas curvas características. É definido em um ponto das curvas características.
· AC ou resistência dinâmica: É a razão entre a variação da tensão do diodo e a variação da corrente do diodo. É definido em um ponto nas curvas características sobre uma tangente.
· Resistência CA média: É a razão entre a variação da tensão do diodo e a variação da corrente do diodo ao longo de uma linha reta que une dois limites de operação.
Figura 13: Exibição do gráfico características da resistência do diodo
Capacitâncias do diodo: O diodo exibe dois tipos de capacitâncias, capacitância de transição e capacitância de difusão.
. Capacitância de transição: A capacitância que aparece entre a camada de íons positivos na região n e a camada de íons negativos na região p.
· Capacitância de difusão: Esta capacitância se origina devido à difusão de portadores de carga nas regiões opostas.
A capacitância de transição é muito pequena em comparação com a capacitância de difusão.
Na transição de polarização reversa, a capacitância é dominante e é dada por:
onde CT – capacitância de transição
A – área da seção transversal do diodo
W – largura da região de esgotamento
Na polarização direta, a capacitância de difusão é dominante e é dada por:
onde CD – capacitância de difusão
dQ – mudança na carga armazenada na região de esgotamento
V – mudança na tensão aplicada
– intervalo de tempo para mudança de tensão
g – condutância do diodo
r – resistência do diodo
A capacitância de difusão em baixas frequências é dada pela fórmula:
A capacitância de difusão em altas frequências é inversamente proporcional à frequência e é dada pela fórmula:
Nota: A variação da capacitância de difusão com a tensão aplicada é utilizada no projeto do varator.
Tempo de comutação do diodo: Em aplicações CA, quando o diodo é comutado instantaneamente de um estado de condução para um estado de não condução, ele precisa de algum tempo para retornar ao estado de não condução e se comporta em curto-circuito por um pequeno período de tempo na direção reversa. Isso ocorre porque quando a polarização do diodo é alterada repentinamente, os portadores de carga majoritários migrados para outra região são os portadores de carga minoritários na região. Especificamente, os buracos são os portadores minoritários que migraram do tipo p para o tipo n em polarização reversa. . Esses buracos requerem algum tempo para retornar ao estado de não condução, que é chamado de 'tempo de recuperação reversa'. O tempo de recuperação reversa é a soma do tempo de armazenamento e do tempo de transição.
· Tempo de armazenamento: O período de tempo durante o qual o diodo permanece em estado de condução mesmo na direção reversa.
· Período de transição: O tempo decorrido para retornar ao estado de não condução.
É desejável que esses diodos tenham tempo mínimo de comutação ou recuperação reversa trr. O tempo de comutação dos diodos é da ordem de alguns nanossegundos a 1 microssegundo. Agora também estão disponíveis diodos de comutação rápida com tempo de comutação de até alguns picossegundos.
Figura 14: Exibição do gráfico características do tempo de comutação do diodo
Identificação:
Um diodo é marcado com uma barra que indica o terminal catódico de um diodo, conforme mostrado na figura abaixo:
Figo . 15: Imagem mostrando a identificação dos terminais do diodo
Nota: Vários pequenos diodos de sinal como IN4148, 0A90 e diodos de retificação como IN4001-4007, IN5400-5408, BY125-127 estão disponíveis com diferentes correntes, corrente de saturação reversa e classificação de tensão inversa de pico.
Formulários
Aplicativo:
Os diodos são usados em diversas aplicações como retificação, clipper, clamper, multiplicador de tensão, comparador, portas de amostragem e filtros.
1. Retificação – A retificação significa converter tensão CA em tensão CC. Os circuitos de retificação comuns são retificador de meia onda (HWR), retificador de onda completa (FWR) e retificador de ponte.
· Retificador de meia onda: Este circuito retifica o pulso positivo ou negativo da entrada AC. A figura é mostrada abaixo:
Figura 16: Diagrama de circuito do retificador de meia onda baseado em diodo
· Retificador de onda completa: Este circuito converte todo o sinal AC em DC. A figura é mostrada abaixo:
Figura 17: Diagrama de circuito do retificador de onda completa baseado em diodo
· Ponte retificadora: Este circuito converte todo o sinal AC em DC. A figura é mostrada abaixo:
Figura 18: Diagrama de circuito de ponte retificadora baseada em diodo
2. Tosquiadeira– O diodo pode ser usado para cortar alguma parte do pulso sem distorcer a parte restante da forma de onda. A figura é mostrada abaixo:
Figura 19: Diagrama de circuito do Clipper baseado em diodo
3. Grampo – Um circuito de fixação restringe os níveis de tensão para exceder um limite, alterando o nível CC. O pico a pico não é afetado pela fixação. Diodos com resistores e capacitores são usados para fazer circuitos de fixação. Às vezes, fontes DC independentes podem ser usadas para fornecer deslocamento adicional. A figura é mostrada abaixo:
Figura 20: Diagrama de circuito do clamper baseado em diodo
Análise de planilha de dados
Análise de planilha de dados:
As folhas de dados dos diodos fornecem informações valiosas sobre seus vários parâmetros, como:
· Tensão inversa de pico,
· Correntes de saturação reversa em tensões reversas especificadas,
· Corrente direta máxima,
· Níveis de capacitância,
maior tempo de recuperação,
· Temperaturas de armazenamento e operação,
· Pico de corrente direta repetitiva,
· Pico de corrente de surto direto,
· Corrente média de surto e muito mais. .
Os gráficos para representar corrente de tensão características e dependências de temperatura também são fornecidas.
Diodos retificadores no mercado:
· Diodos designados de IN4001 a IN4007 estão disponíveis com tensão direta máxima de 1,1 V e 1A sendo a corrente de retificação máxima. A corrente reversa máxima é de 5 uA e PIV (Pico de tensão inversa) varia de 50V a 1000V.
· Outra série de diodos é IN5400 a IN5408 com máximo tensão direta de 1,2 V e 3A sendo a corrente de retificação máxima. A corrente reversa máxima são 5 vocêA e PIV (Pico de Tensão Inversa) varia de 50V a 1000V.
Teste de um diodo
Teste de um diodo:
Um diodo pode estar em circuito aberto ou em curto-circuito quando danificado. Ele pode ser testado usando um multímetro seguindo as etapas abaixo:
1. Insira as pontas de prova nos soquetes necessários: O multímetro digital terá vários soquetes para as pontas de prova. Insira essas sondas e verifique se já estão nos soquetes corretos. Normalmente, eles são rotulados como COM para comum e os outros para corrente ou tensão. Normalmente é combinado com a tomada de medição de tensão.
2. Ligue o multímetro e selecione a faixa de resistência máxima.
3. Verifique a resistência na direção direta e reversa. Coloque a ponta de prova vermelha no ânodo do diodo e a ponta de prova preta no cátodo para medir a resistência direta. Coloque a ponta de prova vermelha no cátodo do diodo e a ponta de prova preta no ânodo para medir a resistência reversa. A resistência direta deve ser muito pequena em poucos ohms, enquanto a resistência reversa deve ser muito alta na faixa de mega ohms. Se a resistência direta for muito alta, o diodo estará em circuito aberto e se a resistência reversa for muito pequena, o diodo entrará em curto-circuito.
4. Outra forma é selecionar o diodo no multímetro. Coloque a ponta de prova vermelha no ânodo do diodo e a ponta de prova preta no cátodo e o multímetro emite um bipe, então indica um curto-circuito, caso contrário está aberto. Coloque a ponta de prova vermelha no cátodo do diodo e a ponta de prova preta no ânodo e se o multímetro não emitir um sinal sonoro, isso indica um circuito aberto, caso contrário, se emitir um sinal sonoro, o diodo está em curto.
5. Desligue o multímetro: Depois de feita a medição da resistência, o multímetro pode ser desligado para economizar as baterias. Também é aconselhável colocar a chave de função em uma faixa de alta tensão. Desta forma, se o multímetro for utilizado novamente para outro tipo de leitura, nenhum dano será causado se for utilizado inadvertidamente sem selecionar a faixa e função corretas.
