Características
-
Alta rigidez dielétrica.
-
Deve suportar altas temperaturas.
-
Boa condutividade térmica.
-
Não deve ser submetido à oxidação térmica.
-
Temperaturas mais altas e ciclos térmicos repetidos não devem afetar as propriedades do material.
-
A resistência específica deve ser alta (em torno de 1018 Ωcm).
-
Menor consumo de energia.
-
Baixo ângulo de perda dielétrica.
-
Deve suportar tensões causadas por forças centrífugas, forças eletrodinâmicas ou mecânicas.
-
Deve resistir a vibrações, abrasão e flexão.
-
Não absorva umidade.
-
Tem que ser flexível e barato.
-
Os agentes isolantes líquidos não devem evaporar ou evaporar.
Propriedades e tipos de isoladores
Sólido
-
Fibrosos ou inorgânicos de origem animal ou vegetal, papel natural ou sintético, madeira, papelão, algodão, juta, seda, viscose, náilon, amianto, fibra de vidro, etc.
-
Plástico ou resinas. Resinas naturais – verniz, âmbar, goma-laca, etc.,
-
Resinas sintéticas – fenol-formaldeído, melamina, poliéster, epóxi, resinas de silicone, baquelite, teflon, PVC, etc.
-
Borracha: Borracha natural, borracha sintética butadieno, borracha de silicone, Hypalon, etc.
-
Mineral: mica, mármore, ardósia, cloreto de talco, etc.
-

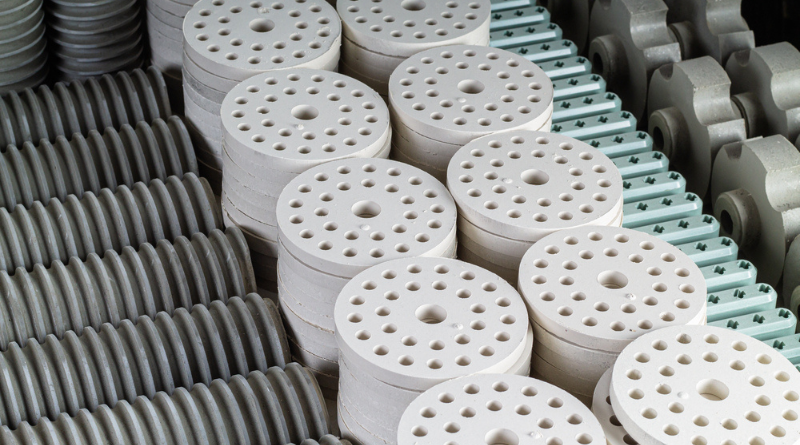

Cerâmica: porcelana, pedra-sabão, alumina, etc.
Vidro:
-
Não resinosos: ceras minerais, asfalto, betume, naftaleno clorado, esmalte, etc.
Fluido:
-
Óleo mineral (subproduto do petróleo).
-
Óleo sintético Askaris, Pirazol etc.,
-
Vernizes, polidores de goma-laca, vernizes de resina epóxi, etc.
Gasoso:
-
Ar utilizado em interruptores, condensadores de ar, linhas de transmissão e distribuição, etc.,
-
Embora o hidrogênio não seja usado como dielétrico, ele geralmente serve como refrigerante.
-
Uso de nitrogênio em capacitores, cabos de pressão de gás HV, etc.
-
Os gases nobres néon, argônio, mercúrio e vapor de sódio são geralmente usados para lâmpadas de néon.
-
Os halogênios, assim como o flúor, são usados em cabos sob alta pressão.
-
Na prática, nenhum material isolante cumpre todas as propriedades desejadas. Portanto, deve-se selecionar um material que atenda à maioria das propriedades desejadas.
O sistema de isolamento (também chamado de grau de isolamento) para fios usados em geradores, motores, transformadores e outros componentes elétricos enrolados é dividido em várias categorias, dependendo da temperatura que podem suportar com segurança. A temperatura máxima de operação é a temperatura que o isolamento atingirá durante a operação. É a soma da temperatura ambiente padronizada, ou seja, 40 graus Celsius, do aumento de temperatura permitido e da tolerância para pontos quentes no enrolamento. Por exemplo, a temperatura máxima do isolamento Classe B é (temperatura ambiente 40 + aumento de temperatura permitido 80 + tolerância a pontos quentes 10) = 130°C.
Características e tipos de escadas
O isolamento é a parte mais fraca contra o calor e pode ser crucial para a vida útil dos dispositivos elétricos. As temperaturas máximas de operação especificadas para diversas categorias de isolamento aplicam-se a uma vida útil normal de 20.000 horas. A temperatura máxima permitida para os elementos da máquina é, por vezes, um máximo de 2000 °C. A temperatura máxima de operação pode afetar a vida útil do isolamento. Como regra geral, a vida útil do isolamento do enrolamento diminui em 0,5 para cada aumento de 10°C na temperatura. A tendência atual é projetar a máquina com isolamento de Categoria F para aumentos de temperatura de Categoria B.
