Display LCD controlado pela Web – (Parte 9/12)

Este tutorial atende ao requisito de envio de mensagens para o display a partir de uma aplicação web. Aprendemos como criar um servidor web usando python usando a estrutura Flask no artigo anterior. A interface do LCD com o Raspberry Pi é bem discutida no site AdaFruit. Aqui está um exemplo simples, mas interessante, de como criar um novo aplicativo web que irá interagir com o Raspberry Pi e exibir os caracteres fornecidos pelo aplicativo Web no LCD com interface com ele.

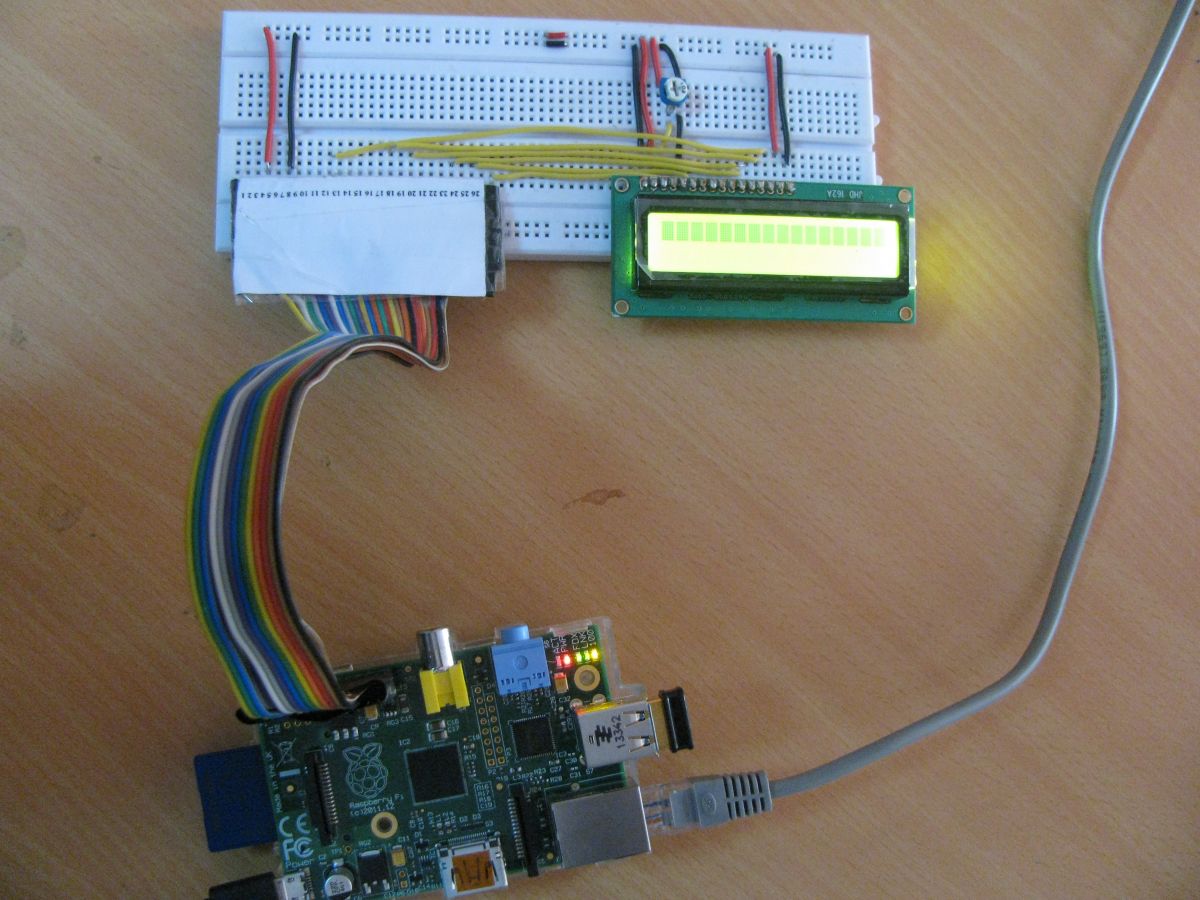

Tela LCD controlada pela Web usando protótipo Raspberry Pi

Display LCD baseado em aplicativo da Web usando Raspberry Pi

Pré-requisitos e equipamentos:

Você vai precisar do seguinte:

  1. Um Raspberry Pi Modelo B ou superior.

  2. Um adaptador USB WiFi (Edimax – adaptador nano USB sem fio 802.11b/g/n é usado aqui).

  3. Um cartão SD atualizado com o sistema operacional Raspbian (aqui está um guia se você precisar)

  4. Acesso ao Raspberry através de teclado e monitor ou remotamente.

Criando servidor web:

Faremos um aplicativo web simples com um frame que permite ao cliente enviar uma mensagem para o Raspberry Pi utilizando o Flask em um navegador web. Isso nos permitirá controlar o Raspberry Pi a partir de um PC, tablet ou smartphone. No momento do envio do formulário, ele enviará a mensagem ao LCD por meio das portas GPIO do Raspberry Pi. Todo o código, incluindo a aplicação web, está em Python e HTML.

Criando página da web:

Aqui estaremos utilizando a biblioteca AdaFruit_CharLCD.py modificada de acordo com nossas conexões no circuito, então certifique-se de ter tudo funcionando conforme o tutorial AdaFruit, exceto as conexões. Portanto, temos que configurar a estrutura de pastas que precisamos.

Crie uma pasta web_lcd no diretório inicial:

Criando a pasta web_lcd no diretório inicial semelhante ao AdaFruit

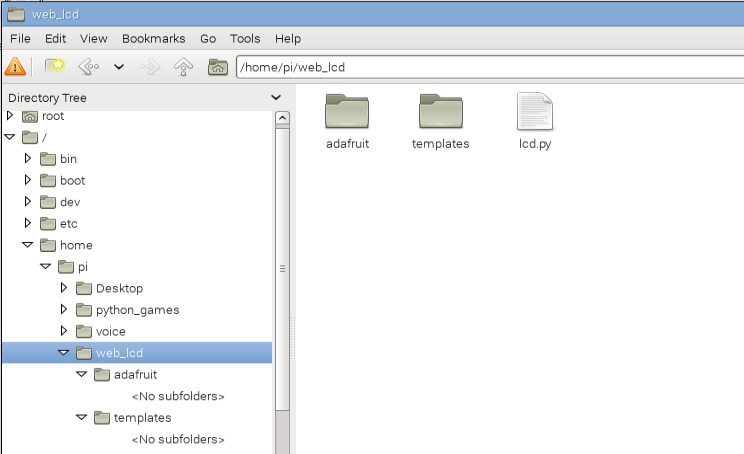

Fig. 2: Criando a pasta Web_lcd no diretório inicial semelhante ao AdaFruit

E crie duas pastas e um arquivo de script python chamado lcd.py no diretório web_lcd.

Baixe os arquivos do projeto aqui e transfira-os para o Raspberry Pi usando o servidor de arquivos discutido no tutorial anterior.

Altere o endereço IP para o seu Raspberry Pi. (O endereço IP do Raspberry Pi pode ser conhecido por ifconfig comando.

Altere o endereço IP do Raspberry Pi

Fig. 3: Altere o endereço IP do Raspberry Pi

Para alterar os números dos pinos, navegue até Adafruit_CharLCD.py e edite os números.

Nota: Em GPIO.setmode (GPIO.BOARD), BOARD significa números especificados pela placa.

Alterando o número PIN no Raspberry PI usando Adafruit_CharLCD.py

Fig. 4: Alterando o número do PIN no Raspberry PI usando Adafruit_CharLCD.py

Digite o comando abaixo após navegar pelo SSH para a pasta Web_lcd.

Sudo python lcd.py

  Reiniciando o Servidor para Display LCD

Fig. 5: Reiniciando o servidor para display LCD

Isso iniciará seu servidor Web e os caracteres que você digitar e enviar serão exibidos no LCD.

Painel de controle web do display LCD no Raspberry Pi

Fig. 6: Painel de controle web do display LCD no Raspberrypi

Código-fonte do projeto

###

//Program to

###

Código-fonte do projeto

###

//Program to

###

Diagramas de circuito

Diagrama de Circuito-Display LCD Controlado pela Web
