Como fazer uma chamada usando teclado, módulo GSM e Arduino- (Parte 46/49)

Os telefones celulares possuem módulo GSM integrado que permite a conexão com qualquer rede celular em todo o mundo. O GSM significa Sistema Global para Comunicações Móveis. Em certas aplicações, os sistemas baseados em microcontroladores têm de estar ligados à rede GSM, o que permitirá ao utilizador controlar o sistema enviando mensagens ou fazendo uma chamada. Os sistemas também podem enviar mensagens ao usuário para alertar ou informar sobre o status do sistema em execução. Em todos estes casos é utilizado um módulo GSM separado em vez de utilizar os telemóveis.

Existem módulos GSM disponíveis que podem fazer comunicação serial com sistemas baseados em microcontroladores. A comunicação é feita enviando ou recebendo Comandos AT com o módulo GSM. Este projeto específico demonstra como fazer interface com um módulo GSM e fazer uma chamada usando o teclado PS2 padrão com a ajuda de uma placa Arduino.

O teclado PS2 pode enviar o valor ASCII equivalente da tecla que foi pressionada para um dispositivo host ao qual está conectado. O teclado PS2 também usa um protocolo serial síncrono simples chamado PS2, usando apenas dois fios para comunicação. Devido à sua simplicidade na interface, os teclados PS2 e módulos GSM são amplamente utilizados com sistemas simples baseados em microcontroladores.ARDS.

Qualquer placa baseada em microcontrolador AVR que siga o esquema padrão do Arduino e seja atualizada com o Arduino carregador de inicialização pode ser chamada de placa Arduino. O gerenciador de inicialização do Arduino permite que diferentes placas Arduino sejam conectadas e programadas com o Arduino IDE. A placa Arduino usada neste projeto é a placa Arduino pro-mini e a versão IDE do arduino é 1.0.3 para Windows.

A imagem da placa Arduino pro-mini e do Arduino IDE é mostrada abaixo:

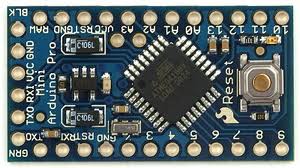

Fig. 2: Placa Arduino Pro-Mini típica

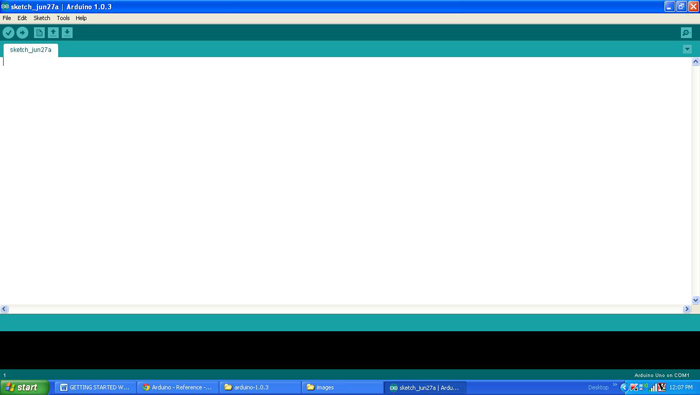

Fig. 3: Janela do software Arduino IDE

Como a placa Arduino pro-mini não possui circuito para interface com a porta serial ou porta USB do PC, uma placa conversora USB para TTL externa é necessária para conectá-la ao PC. Este hardware auxilia na programação da placa Arduino e também auxilia na comunicação serial com a porta USB do PC.

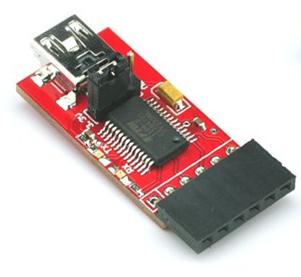

4: Placa conversora USB para TTL externa para programação Arduino e comunicação serial

Presume-se que o leitor tenha passado pelo projeto de como começar a usar o Arduino e experimentado todas as coisas discutidas lá.

O módulo GSM utilizado neste projeto é um módulo baseado em SIM900 que pode se comunicar com outros dispositivos usando a porta de comunicação serial RS232. Funciona com fonte de alimentação de 9V e a imagem do mesmo é mostrada abaixo:

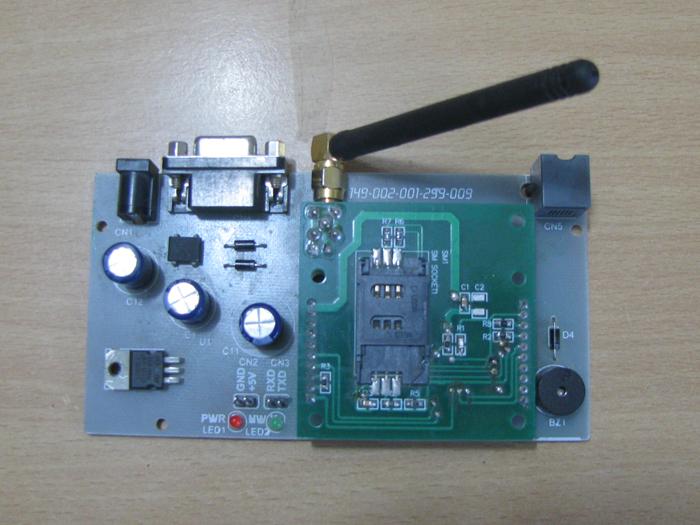

Fig. 5: Módulo GSM SIM900 conectado ao pino Tx do módulo da placa Arduino através de max232

O teclado sempre possui um conector mini-DIN macho de 6 pinos para interface PS2 e o dispositivo host sempre possui o pino fêmea correspondente. As imagens e as pinagens dos conectores macho e fêmea do PS2 são mostradas na imagem a seguir, a única diferença entre os conectores de teclado e mouse do PS2 está na cor.

A imagem do pino masculino do PS2

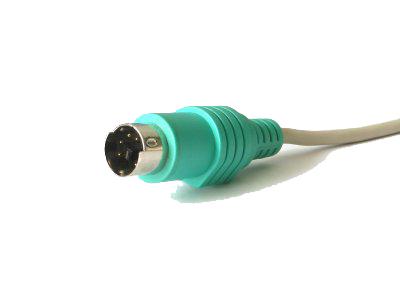

6: Conector macho mini-DIN de 6 pinos para interface PS2

A imagem do pin feminino do PS2

Fig. 7: Plugue conector fêmea Mini DIN de 6 pinos para interface PS2

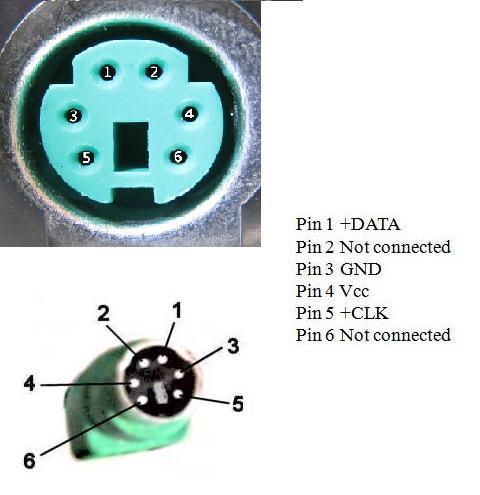

A pinagem dos conectores macho e fêmea PS2

Fig. 8: Pinagem dos conectores PS2 macho e fêmea

Quando se trata de conectar o conector fêmea à placa de circuito, deve-se conseguir identificar os pinos na parte inferior do conector PS2 e a imagem a seguir será útil.

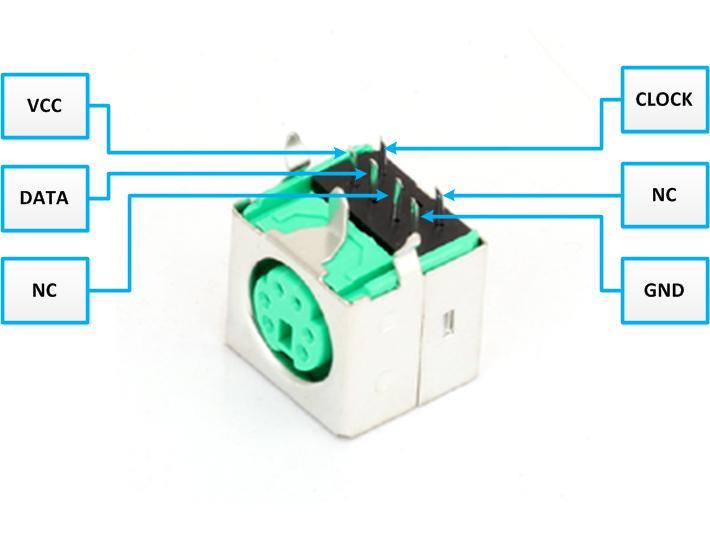

Fig. 9: Parte inferior do conector de pino PS2

A implementação do projeto que pode receber os dados do teclado PS2 e utilizá-los para fazer uma chamada através do módulo GSM é representada pelo seguinte diagrama de blocos:

Diagrama de blocos do circuito de chamada com teclado, módulo GSM e Arduino

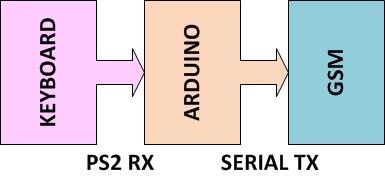

Fig. 10: Diagrama de blocos do circuito de chamada com teclado, módulo GSM e Arduino

O código escrito para este projeto lê os dados do teclado PS2 usando o arquivo de biblioteca PS2 personalizado chamado “PS2Keyboard.h” que possui todas as rotinas necessárias para acessar um teclado PS2. Existem basicamente três funções que o usuário pode utilizar diretamente em seu código: “keyboard.begin ”,keyboard.available e “teclado.ler ”. Os detalhes de como usar essas funções para fazer a interface de um teclado PS2 já foram discutidos em um projeto anterior sobre como fazer a interface do teclado PS2 com o Arduino.

O Arduino é capaz de se comunicar com o módulo GSM usando Comandos AT. O Comandos AT são enviados ou recebidos do módulo usando as funções de comunicação serial fornecidas pela biblioteca Arduino. As funções como Serial.begin que ajuda a inicializar a porta serial com uma determinada taxa de transmissão, Serial.write para enviar dados para a porta serial, funções Serial.available e Serial.read para ler dados da porta serial são usados ​​​​neste projeto e já foram discutidos em projetos anteriores sobre como fazer comunicação serial com o Arduino, como enviar e receber dados seriais usando o Arduino e como fazer depuração serial com o Arduino.

Os módulos GSM respondem “OK” quando recebem o comando “AT” e é a melhor forma de verificar a comunicação entre o módulo e o microcontrolador. O comando para fazer uma chamada para um número é “ATD”;

SINTAXE: ATD;(Enter)

Por exemplo,

ATD123456789;

O código é escrito de forma que primeiro envia a string “ATD” e depois espera até que o usuário insira o número de telefone desejado e pressione Enter. À medida que o usuário pressiona cada tecla, o mesmo número é lido do teclado e enviado para o módulo GSM serialmente até que o usuário pressione a tecla ENTER. Assim que o usuário pressionar a tecla Enter, o restante do comando para fazer uma chamada, ou seja. “;” o ponto e vírgula e o retorno de carro “;'r” são enviados para fazer uma chamada.

Tente enviar o comando pelo PC com o auxílio de algum software de monitoramento serial e certifique-se de que o módulo está fazendo uma chamada para o número especificado. Em seguida, pode-se verificar e fazer upload do código que pode enviar os mesmos comandos para a placa Arduino conforme explicado no projeto como começar a usar o Arduino. Certifique-se de que o módulo GSM foi ligado pelo menos 2 minutos antes da placa Arduino começar a enviar os comandos para que o GSM possa estabelecer comunicação com a rede celular correspondente ao cartão SIM nele inserido.

Código fonte do projeto

###




/*============================ EG LABS ===================================//

 Demonstration of how to use a ps2keyboard to dial a call using the GSM


 The circuit:

 LCD:

 * LCD RS pin to digital pin 12

 * LCD Enable pin to digital pin 11

 * LCD D4 pin to digital pin 7

 * LCD D5 pin to digital pin 6

 * LCD D6 pin to digital pin 5

 * LCD D7 pin to digital pin 4

 * LCD R/W pin to ground

 * 10K resistor:

 * ends to +5V and ground

 * wiper to LCD pin 3

 * LED anode attached to digital output 9

 * LED cathode attached to ground through a 1K resistor


 KEYBOARD:

 DATA PIN TO PIN NUMBER 8

 CLOCK PIN TO PIN NUMBER 3


 GSM:

 RX PIN OF GSM TO TX0 PIN OF ARDUINO

 SHORT THE GROUND PINS OF ARDUINO AND GSM

============================== EG LABS ===================================*/


#include "PS2Keyboard.h"

#include

// initialize the library with the numbers of the interface pins

LiquidCrystal lcd(12, 11, 7, 6, 5, 4);


#define DATA_PIN 8

PS2Keyboard keyboard;


// give the pin a name:

int led = 9;

char dat = 0;


void setup

{

  pinMode(9, OUTPUT);

  lcd.begin(16, 2);

  lcd.print("ENGINEERS GARAGE");

  lcd.setCursor(0, 1);

  lcd.print("   GSM CALLING  ");

  delay(3000);

  lcd.clear ;



  keyboard.begin(DATA_PIN);                                    // initialize the PS2 keyboard



  // initialize the led pin as an output.

  pinMode(led, OUTPUT);

  // start serial port at 9600 bps

  Serial.begin(9600);

  // wait for a while till the serial port is ready

  delay(100);


//  Serial.print("ATD09895941988;nr");

  Serial.print("ATD");

  while(1)

  {

    if(keyboard.available )                           // check if there is any data coming from the keyboard

    {

      dat = keyboard.read ;                          // read the data from the keyboard



      if(dat == 'n')

        break;

      else;



      Serial.write(dat);

      lcd.write(dat);

    }else;

  }

  Serial.print(";nr");



  lcd.setCursor(0, 1);

  lcd.print(" CALLING ...  ");

}


void loop

{

    digitalWrite(led, HIGH);

    delay(1000);

    digitalWrite(led, LOW);

    delay(1000);

}

###

Código fonte do projeto

###




/*

  PS2Keyboard.cpp - PS2Keyboard library

  Copyright (c) 2007 Free Software Foundation.  All right reserved.

  Written by Christian Weichel


  ** Modified for use beginning with Arduino 13 by L. Abraham Smith,  *


  ** Modified to include: shift, alt, caps_lock, caps_lock light, and hot-plugging a kbd  *

  ** by Bill Oldfield 22/7/09 *


  This library is free software; you can redistribute it and/or

  modify it under the terms of the GNU Lesser General Public

  License as published by the Free Software Foundation; either

  version 2.1 of the License, or (at your option) any later version.


  This library is distributed in the hope that it will be useful,

  but WITHOUT ANY WARRANTY; without even the implied warranty of

  MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.  See the GNU

  Lesser General Public License for more details.


  You should have received a copy of the GNU Lesser General Public

  License along with this library; if not, write to the Free Software

  Foundation, Inc., 51 Franklin St, Fifth Floor, Boston, MA  02110-1301  USA

*/


#include

#include

#include

#include "Arduino.h"

#include "PS2Keyboard.h"


#include "binary.h"

typedef uint8_t boolean;

typedef uint8_t byte;


/*

 * I do know this is so uncool, but I just don't see a way arround it

 * REALLY BAD STUFF AHEAD

 *

 * The variables are used for internal status management of the ISR. The're

 * not kept in the object instance because the ISR has to be as fast as anyhow

 * possible. So the overhead of a CPP method call is to be avoided.

 *

 * PLEASE DO NOT REFER TO THESE VARIABLES IN YOUR CODE AS THEY MIGHT VANISH SOME

 * HAPPY DAY.

 */

int  ps2Keyboard_DataPin;

byte ps2Keyboard_CurrentBuffer;

volatile byte ps2Keyboard_CharBuffer;

volatile byte ps2Keyboard_BufferPos;


// variables used to remember information about key presses

volatile bool ps2Keyboard_shift;     // indicates shift key is pressed

volatile bool ps2Keyboard_ctrl;      // indicates the ctrl key is pressed

volatile bool ps2Keyboard_alt;       // indicates the alt key is pressed

volatile bool ps2Keyboard_extend;    // remembers a keyboard extended char received

volatile bool ps2Keyboard_release;   // distinguishes key presses from releases

volatile bool ps2Keyboard_caps_lock; // remembers shift lock has been pressed


// vairables used in sending command bytes to the keyboard, eg caps_lock light

volatile boolean cmd_in_progress;

volatile int     cmd_count;

         byte    cmd_value;

volatile byte    cmd_ack_value;

         byte    cmd_parity;

volatile boolean cmd_ack_byte_ok;


// sending command bytes to the keybaord needs proper parity (otherwise the keyboard

// just asks you to repeat the byte)

byte odd_parity(byte val) {

  int i, count = 1;  // start with 0 for even parity

  for (i=0; i<8; i++) {

    if (val&1) count++;

    val = val>>1;

  }

  return count & 1; // bottom bit of count is parity bit

}


void kbd_send_command(byte val) {

  // stop interrupt routine from receiving characters so that we can use it

  // to send a byte

  cmd_in_progress = true;

  cmd_count       = 0;


  // set up the byte to shift out and initialise the ack bit

  cmd_value      = val;

  cmd_ack_value  = 1;    // the kbd will clear this bit on receiving the byte

  cmd_parity     = odd_parity(val);


  // set the data pin as an output, ready for driving

  digitalWrite(ps2Keyboard_DataPin, HIGH);

  pinMode(ps2Keyboard_DataPin, OUTPUT);


  // drive clock pin low - this is going to generate the first

  // interrupt of the shifting out process

  pinMode(PS2_INT_PIN, OUTPUT);

  digitalWrite(PS2_INT_PIN, LOW);


  // wait at least one clock cycle (in case the kbd is mid transmission)

  delayMicroseconds(60);


  // set up the 0 start bit

  digitalWrite(ps2Keyboard_DataPin, LOW);

  // let go of clock - the kbd takes over driving the clock from here

  digitalWrite(PS2_INT_PIN, HIGH);

  pinMode(PS2_INT_PIN, INPUT);


  // wait for interrupt routine to shift out byte, parity and receive ack bit

  while (cmd_ack_value!=0) ;


  // switch back to the interrupt routine receiving characters from the kbd

  cmd_in_progress = false;

}


void PS2Keyboard::reset  {

  kbd_send_command(0xFF);   // send the kbd reset code to the kbd: 3 lights

                            // should flash briefly on the kbd


  // reset all the global variables

  ps2Keyboard_CurrentBuffer = 0;

  ps2Keyboard_CharBuffer    = 0;

  ps2Keyboard_BufferPos     = 0;

  ps2Keyboard_shift         = false;

  ps2Keyboard_ctrl          = false;

  ps2Keyboard_alt           = false;

  ps2Keyboard_extend        = false;

  ps2Keyboard_release       = false;

  ps2Keyboard_caps_lock     = false;

  cmd_in_progress           = false;

  cmd_count                 = 0;

  cmd_value                 = 0;

  cmd_ack_value             = 1;

}


// val : bit_2=caps_lock, bit_1=num_lock, bit_0=scroll_lock

void kbd_set_lights(byte val) {

  // When setting the lights with the 0xED command the keyboard responds

  // with an "ack byte", 0xFA. This is NOT the same as the "ack bit" that

  // follows the succesful shifting of each command byte. See this web

  // page for a good description of all this:

  //

  cmd_ack_byte_ok = false;   // initialise the ack byte flag

  kbd_send_command(0xED);    // send the command byte

  while (!cmd_ack_byte_ok) ; // ack byte from keyboard sets this flag

  kbd_send_command(val);     // now send the data

}


// The ISR for the external interrupt

// This may look like a lot of code for an Interrupt routine, but the switch

// statements are fast and the path through the routine is only ever a few

// simple lines of code.

void ps2interrupt (void) {

  int value = digitalRead(ps2Keyboard_DataPin);


  // This is the code to send a byte to the keyboard. Actually its 12 bits:

  // a start bit, 8 data bits, 1 parity, 1 stop bit, 1 ack bit (from the kbd)

  if (cmd_in_progress) {

    cmd_count++;          // cmd_count keeps track of the shifting

    switch (cmd_count) {

    case 1: // start bit

      digitalWrite(ps2Keyboard_DataPin,LOW);

      break;

    case 2: case 3: case 4: case 5: case 6: case 7: case 8: case 9:

      // data bits to shift

      digitalWrite(ps2Keyboard_DataPin,cmd_value&1);

      cmd_value = cmd_value>>1;

      break;

    case 10:  // parity bit

      digitalWrite(ps2Keyboard_DataPin,cmd_parity);

      break;

    case 11:  // stop bit

      // release the data pin, so stop bit actually relies on pull-up

      // but this ensures the data pin is ready to be driven by the kbd for

      // for the next bit.

      digitalWrite(ps2Keyboard_DataPin, HIGH);

      pinMode(ps2Keyboard_DataPin, INPUT);

      break;

    case 12: // ack bit - driven by the kbd, so we read its value

      cmd_ack_value = digitalRead(ps2Keyboard_DataPin);

      cmd_in_progress = false;  // done shifting out

    }

    return; // don't fall through to the receive section of the ISR

  }


  // receive section of the ISR

  // shift the bits in

  if(ps2Keyboard_BufferPos > 0 && ps2Keyboard_BufferPos < 11) {

    ps2Keyboard_CurrentBuffer  = (value << (ps2Keyboard_BufferPos - 1));

  }

  ps2Keyboard_BufferPos++; // keep track of shift-in position


  if(ps2Keyboard_BufferPos == 11) { // a complete character received

    switch (ps2Keyboard_CurrentBuffer) {

    case 0xF0: { // key release char

      ps2Keyboard_release = true;

      ps2Keyboard_extend = false;

      break;

    }

    case 0xFA: { // command acknowlegde byte

      cmd_ack_byte_ok = true;

      break;

    }

    case 0xE0: { // extended char set

      ps2Keyboard_extend = true;

      break;

    }

    case 0x12:   // left shift

    case 0x59: { // right shift

      ps2Keyboard_shift = ps2Keyboard_release? false : true;

      ps2Keyboard_release = false;

      break;

    }

    case 0x11: { // alt key (right alt is extended 0x11)

      ps2Keyboard_alt = ps2Keyboard_release? false : true;

      ps2Keyboard_release = false;

      break;

    }

    case 0x14: { // ctrl key (right ctrl is extended 0x14)

      ps2Keyboard_ctrl = ps2Keyboard_release? false : true;

      ps2Keyboard_release = false;

      break;

    }

    case 0x58: { // caps lock key

      if (!ps2Keyboard_release) {

ps2Keyboard_caps_lock = ps2Keyboard_caps_lock? false : true;

// allow caps lock code through to enable light on and off

        ps2Keyboard_CharBuffer = ps2Keyboard_CurrentBuffer;

      }

      else {

ps2Keyboard_release = false;

      }

      break;

    }

    default: { // a real key

      if (ps2Keyboard_release) { // although ignore if its just released

        ps2Keyboard_release = false;

      }

      else { // real keys go into CharBuffer

        ps2Keyboard_CharBuffer = ps2Keyboard_CurrentBuffer;

      }

    }

    }

    ps2Keyboard_CurrentBuffer = 0;

    ps2Keyboard_BufferPos = 0;

  }

}


PS2Keyboard::PS2Keyboard  {

  // nothing to do here

}


void PS2Keyboard::begin(int dataPin) {

  // Prepare the global variables

  ps2Keyboard_DataPin       = dataPin;

  ps2Keyboard_CurrentBuffer = 0;

  ps2Keyboard_CharBuffer    = 0;

  ps2Keyboard_BufferPos     = 0;

  ps2Keyboard_shift         = false;

  ps2Keyboard_ctrl          = false;

  ps2Keyboard_alt           = false;

  ps2Keyboard_extend        = false;

  ps2Keyboard_release       = false;

  ps2Keyboard_caps_lock     = false;

  cmd_in_progress           = false;

  cmd_count                 = 0;

  cmd_value                 = 0;

  cmd_ack_value             = 1;


  // initialize the pins

  pinMode(PS2_INT_PIN, INPUT);

  digitalWrite(PS2_INT_PIN, HIGH);

  pinMode(dataPin, INPUT);

  digitalWrite(dataPin, HIGH);


  attachInterrupt(1, ps2interrupt, FALLING);

#if 0

  // Global Enable INT1 interrupt

  EIMSK  = ( 1 << INT1);

  // Falling edge triggers interrupt

  EICRA  = (0 << ISC10)   (1 << ISC11);

#endif

}


bool PS2Keyboard::available  {

  return ps2Keyboard_CharBuffer != 0;

}


// This routine allows a calling program to see if other other keys are held

// down when a character is received: ie , ,  or

// Note that this routine must be called after available  has returned true,

// but BEFORE read . The read  routine clears the buffer and allows another

// character to be received so these bits can change anytime after the read .

byte PS2Keyboard::read_extra  {

  return (ps2Keyboard_caps_lock<<3)

         (ps2Keyboard_shift<<2)

         (ps2Keyboard_alt<<1)

          ps2Keyboard_ctrl;

}


byte PS2Keyboard::read  {

  byte result;


  // read the raw data from the keyboard

  result = ps2Keyboard_CharBuffer;


  // Use a switch for the code to character conversion.

  // This is fast and actually only uses 4 bytes per simple line

  switch (result) {

  case 0x1C: result="a"; break;

  case 0x32: result="b"; break;

  case 0x21: result="c"; break;

  case 0x23: result="d"; break;

  case 0x24: result="e"; break;

  case 0x2B: result="f"; break;

  case 0x34: result="g"; break;

  case 0x33: result="h"; break;

  case 0x43: result="i"; break;

  case 0x3B: result="j"; break;

  case 0x42: result="k"; break;

  case 0x4B: result="l"; break;

  case 0x3A: result="m"; break;

  case 0x31: result="n"; break;

  case 0x44: result="o"; break;

  case 0x4D: result="p"; break;

  case 0x15: result="q"; break;

  case 0x2D: result="r"; break;

  case 0x1B: result="s"; break;

  case 0x2C: result="t"; break;

  case 0x3C: result="u"; break;

  case 0x2A: result="v"; break;

  case 0x1D: result="w"; break;

  case 0x22: result="x"; break;

  case 0x35: result="y"; break;

  case 0x1A: result="z"; break;


    // note that caps lock only used on a-z

  case 0x41: result = ps2Keyboard_shift? '<' : ','; break;

  case 0x49: result = ps2Keyboard_shift? '>' : '.'; break;

  case 0x4A: result = ps2Keyboard_shift? '?' : '/'; break;

  case 0x54: result = ps2Keyboard_shift? '{' : '('; break;

  case 0x5B: result = ps2Keyboard_shift? '}' : ')'; break;

  case 0x4E: result = ps2Keyboard_shift? '_' : '-'; break;

  case 0x55: result = ps2Keyboard_shift? '+' : '='; break;

  case 0x29: result=" "; break;


  case 0x45: result = ps2Keyboard_shift? ')' : '0'; break;

  case 0x16: result = ps2Keyboard_shift? '!' : '1'; break;

  case 0x1E: result = ps2Keyboard_shift? '@' : '2'; break;

  case 0x26: result = ps2Keyboard_shift? '£' : '3'; break;

  case 0x25: result = ps2Keyboard_shift? '$' : '4'; break;

  case 0x2E: result = ps2Keyboard_shift? '%' : '5'; break;

  case 0x36: result = ps2Keyboard_shift? '^' : '6'; break;

  case 0x3D: result = ps2Keyboard_shift? '&' : '7'; break;

  case 0x3E: result = ps2Keyboard_shift? '*' : '8'; break;

  case 0x46: result = ps2Keyboard_shift? '(' : '9'; break;


  case 0x0D: result="t"; break;

  case 0x5A: result="n"; break;

  case 0x66: result = PS2_KC_BKSP;  break;

  case 0x69: result = ps2Keyboard_extend? PS2_KC_END   : '1'; break;

  case 0x6B: result = ps2Keyboard_extend? PS2_KC_LEFT  : '4'; break;

  case 0x6C: result = ps2Keyboard_extend? PS2_KC_HOME  : '7'; break;

  case 0x70: result = ps2Keyboard_extend? PS2_KC_INS   : '0'; break;

  case 0x71: result = ps2Keyboard_extend? PS2_KC_DEL   : '.'; break;

  case 0x72: result = ps2Keyboard_extend? PS2_KC_DOWN  : '2'; break;

  case 0x73: result="5"; break;

  case 0x74: result = ps2Keyboard_extend? PS2_KC_RIGHT : '6'; break;

  case 0x75: result = ps2Keyboard_extend? PS2_KC_UP    : '8'; break;

  case 0x76: result = PS2_KC_ESC; break;

  case 0x79: result="+"; break;

  case 0x7A: result = ps2Keyboard_extend? PS2_KC_PGDN  : '3'; break;

  case 0x7B: result="-"; break;

  case 0x7C: result="*"; break;

  case 0x7D: result = ps2Keyboard_extend? PS2_KC_PGUP  : '9'; break;


  case 0x58:

    // setting the keyboard lights is done here. Ideally it would be done

    // in the interrupt routine itself and the key codes associated wth

    // caps lock key presses would never be passed on as characters.

    // However it would make the interrupt routine very messy with lots

    // of extra state associated with the control of a caps_lock

    // key code causing a cmd byte to transmit, causing an ack_byte to

    // be received, then a data byte to transmit. Much easier done here.

    // The downside, however, is that the light going on or off at the

    // right time relies on the calling program to be checking for

    // characters on a regular basis. If the calling program stops

    // polling for characters at any point pressing the caps lock key

    // will not change the state of the caps lock light while polling

    // is not happening.

    result = ps2Keyboard_caps_lock? PS2_KC_CLON : PS2_KC_CLOFF;

    if (ps2Keyboard_caps_lock) kbd_set_lights(4);

    else                       kbd_set_lights(0);

    break;


    // Reset the shift counter for unexpected values, to get back into sink

    // This allows for hot plugging a keyboard in and out

  default:  delay(500); // but wait a bit in case part way through a shift

            ps2Keyboard_BufferPos  = 0;

            ps2Keyboard_shift      = false;

            ps2Keyboard_ctrl       = false;

            ps2Keyboard_alt        = false;

            ps2Keyboard_extend     = false;

            ps2Keyboard_release    = false;

            ps2Keyboard_caps_lock  = false;

  } // end switch(result)


  // shift a-z chars here (less code than in the switch statement)

  if (((result>='a') && (result<='z')) &&

      ((ps2Keyboard_shift && !ps2Keyboard_caps_lock)

       (!ps2Keyboard_shift && ps2Keyboard_caps_lock))) {

    result = result + ('A'-'a');

  }


  // done with the character

  ps2Keyboard_CharBuffer = 0;


  return(result);

}

*****************PS2 Keyboard Header File***********************

PS2Keyboard.h - Biblioteca PS2Keyboard Copyright (c) 2007 Free Software Foundation.

Todos os direitos reservados. Escrito por Christian Weichel <(e-mail protegido)>

** Modificado para uso com Arduino 13 por L. Abraham Smith, *

** Modificado para incluir: shift, alt, caps_lock e caps_lock light por Bill Oldfield *

Esta biblioteca é um software livre; você pode redistribuí-lo e/ou modificá-lo sob os termos de

a Licença Pública Geral Menor GNU conforme publicada pela Free Software Foundation;

a versão 2.1 da Licença ou (a seu critério) qualquer versão posterior.

Esta biblioteca é distribuída na esperança de ser útil, mas SEM QUALQUER GARANTIA;

mesmo sem a garantia implícita de COMERCIALIZAÇÃO ou ADEQUAÇÃO A UM DETERMINADO FIM.

Consulte a Licença Pública Geral Menor GNU para obter mais detalhes.

Você deve ter recebido uma cópia da Licença Pública Geral Menor GNU junto com esta biblioteca;

caso contrário, escreva para Free Software Foundation, Inc., 51 Franklin St, Fifth Floor, Boston, MA 02110-1301 EUA

*/ #ifndef PS2Keyboard_h

#define PS2Keyboard_h

#incluir

#incluir

#incluir

/* * O teclado PS2 "cria" códigos para verificar determinadas teclas. */

// Fornece esses códigos que não são usados ​​por mais nada

// Criar todos os códigos das teclas de controle acima de 0x80 simplifica a verificação

// caracteres imprimíveis no nível de chamada.

#define PS2_KC_BKSP 0x80

#define PS2_KC_UP 0x81

#define PS2_KC_DOWN 0x82

#define PS2_KC_LEFT 0x83

#define PS2_KC_RIGHT 0x84

#define PS2_KC_PGDN0x85

#define PS2_KC_PGUP 0x86

#define PS2_KC_END 0x87

#define PS2_KC_HOME 0x88

#define PS2_KC_INS 0x89

#define PS2_KC_DEL 0x8A

#define PS2_KC_ESC 0x8B

#define PS2_KC_CLON 0x8C

//caps_lock ativado

#define PS2_KC_CLOFF 0x8D

//caps_lock desativado

#include "binary.h" typedef uint8_t boolean; typedef uint8_t byte;

/* * Este PIN é codificado posteriormente na rotina de inicialização.

Se você alterar isso * certifique-se de alterar também a inicialização da interrupção.

*/ #define PS2_INT_PIN 3 /** * Objetivo: Fornece acesso fácil aos teclados PS2

*Autor: Christian Weichel */class PS2Keyboard

{ privado: int m_dataPin; byte m_charBuffer; público: /**

* Este construtor basicamente não faz nada. Por favor, chame o início (int)

* antes de usar qualquer outro método desta classe. */Teclado PS2 ;

/** * Inicia o "serviço" do teclado registrando a interrupção externa.

* definir os modos de pin corretamente e aumentar os níveis necessários.

* O melhor lugar para chamar esse método é na rotina de configuração.

*/ void start(int dataPin);

/** * Retorna verdadeiro se houver um caractere a ser lido, falso se não houver.

*/ bool disponível ; /** * Envia um comando de reset para o teclado e reinicializa todos os controles

* variáveis ​​dentro do código PS2Keybaord. */ void reset ;

/** * Retorna o último caractere lido no teclado.

Se o usuário pressionou duas teclas * entre as chamadas para este método, somente a última estará disponível.

Assim que * o caracter for lido, o buffer será limpo.

* Se não houver char disponível, 0 será retornado. */byte lido ;

/** * Retorna o status do chave, o chave, o key e o estado * caps_lock.

Observe que shift e caps_lock são tratados dentro do

* Código Ps2Keyboard (e o valor de retorno de read já está modificado),

mas * poder lê-los aqui pode ser útil.

*Esta rotina é opcional, MAS SÓ DEVE ser lida após o retorno de available

* true e BEFORE read são chamados para recuperar o caractere. Lendo depois

* a chamada para read retornará valores imprevisíveis. */byte read_extra ; }; #fim se

###

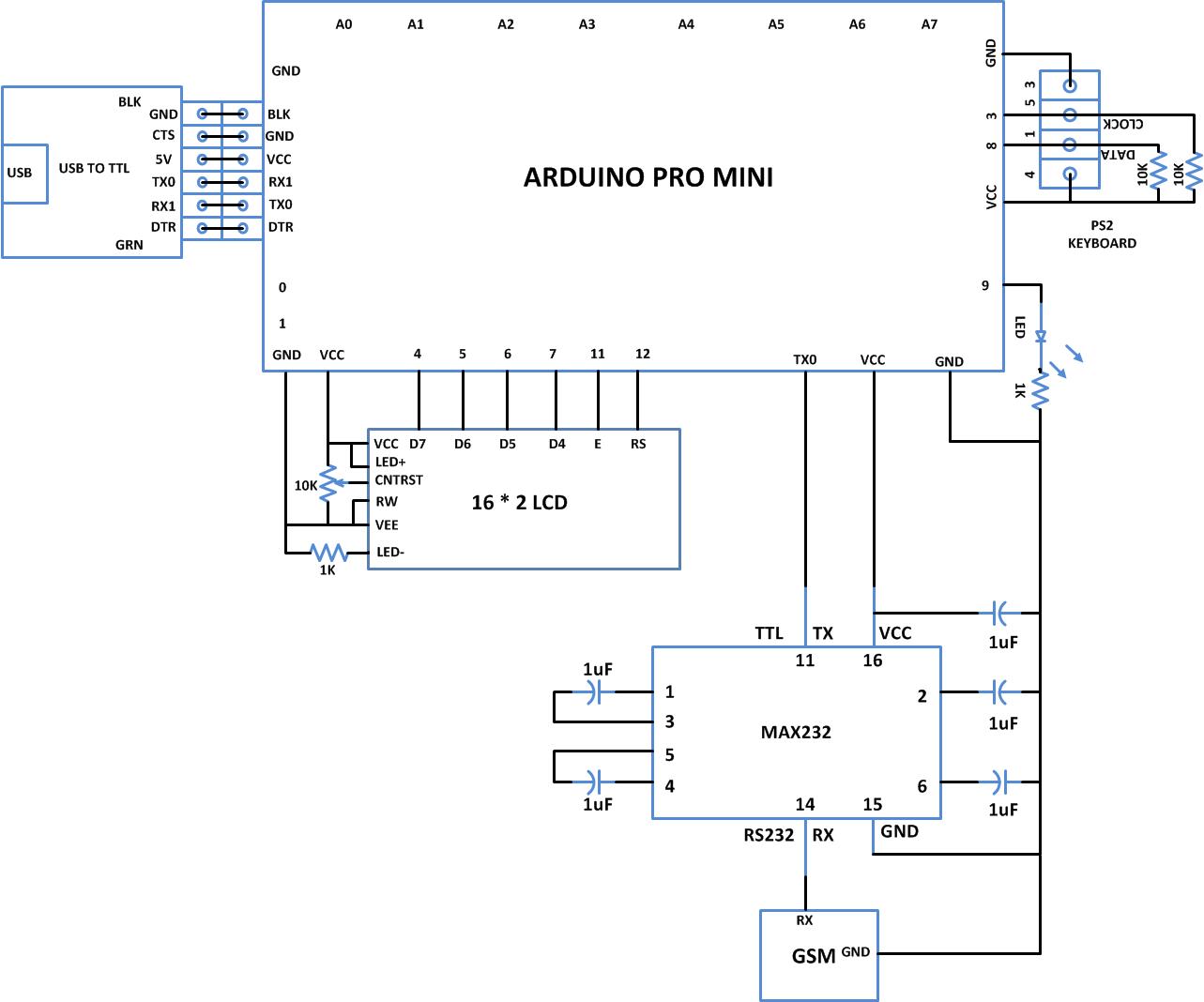

Diagramas de circuito

Circuito-Diagrama-Fazendo-Chamadas-Usando-Teclado-Módulo-GSM-Arduino

Componentes do Projeto

  • Arduino ProMini
  • Capacitor
  • LCD
  • LIDERADO
  • MÁX232

Vídeo do projeto

Conteúdo Relacionado

Voltar para o blog

Deixe um comentário

Os comentários precisam ser aprovados antes da publicação.
