Carregador de bateria inversor com corte

Este carregador de bateria pode reabastecer qualquer tipo de 12 V Bateria do inversor ou bateria do carro e mantenha-a nas melhores condições. O carregador nunca permite que a bateria carregue excessivamente ou descarregue profundamente. Ele carrega automaticamente a bateria quando a tensão do terminal cai abaixo de 12 volts e desliga o processo de carregamento quando a tensão do terminal sobe para 13,5 volts. Para que a bateria possa ser mantida sem vigilância.

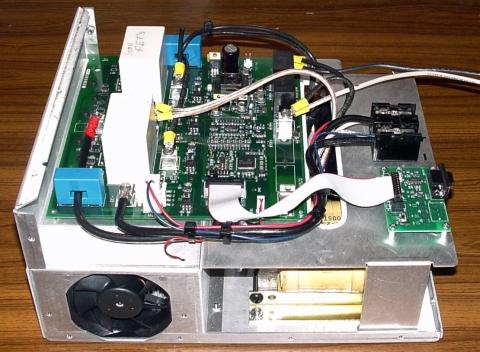

Internos de um inversor

O funcionamento do circuito é muito simples. O transformador abaixador de 15-0-15 – 1 Ampere com seus retificadores D1, D2 e ​​capacitor de suavização C1 fornece 15 Volts DC para o regulador de tensão variável de três terminais IC LM317. Ele pode suportar corrente de até 1,5 amperes e pode variar a tensão de saída de 1,2 volts a 37 volts. A saída depende do feedback do pino de saída (pino 3) para o pino de ajuste (pino 1) do LM 317. Ajustando VR1 é fácil definir a tensão de saída de 1,2 V a 15 V DC. A corrente de carga depende dos valores de R1 e R4 e cerca de 300 miliamperes de corrente estão disponíveis para carga a 15 volts DC.

Quando a saída do IC1 está disponível, o LED verde acende e a corrente flui através do diodo D3 e do resistor R4 para a bateria, desde que a tensão da bateria esteja abaixo de 12 volts. O diodo Zener não conduzirá neste estado, pois a bateria consome toda a corrente para carregar. Quando a tensão terminal da bateria sobe para 13,5 volts, o fluxo de corrente para a bateria cessa e o Zener obtém tensão de ruptura e conduz. A corrente do Zener polariza diretamente T1 para que toda a corrente de saída do LM 317 seja drenada através de T1 para o terra, conforme indicado pelo LED vermelho. Isso interrompe o processo de carregamento. O carregador permanece neste estado até que a tensão da bateria caia abaixo de 12 volts (tensão de ruptura do Zener). Se isso acontecer, o Zener desliga e o T1 é desligado, permitindo que a corrente de saída do LM317 passe para a bateria para carregar novamente.
A bateria é como um bebê. Requer atenção e cuidado contínuos. Clique nos links a seguir para ler os artigos relacionados a baterias e manutenção.

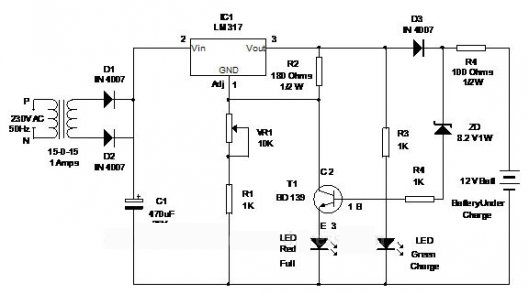

Diagramas de circuito

Carregador de bateria inversor
