As dimensões e o peso da viga H de aço podem ser calculados de várias maneiras. Em primeiro lugar, a área da seção transversal da viga H de aço pode ser calculada usando a fórmula A = t1(H-2t2)+2Bt2+0,858R2, onde H é a altura da alma, B é a largura do flange, t1 é a espessura da alma, t2 é a espessura do flange e r é o raio do filete. Então, o peso do aço da viga H pode ser calculado multiplicando a área da seção transversal pela densidade do aço (7,85g/cm3).

Tabelas detalhadas de peso teórico podem fornecer informações de peso para diferentes especificações de aço para viga H. Por exemplo, para viga H de aço de 350*175mm, seu peso teórico é 41,8kg/m; para viga H de aço de 400 * 150 mm, seu peso teórico é de 55,8 kg / m. Esses dados mostram que com a mudança nas dimensões do aço da viga H, seu peso teórico também irá variar.

Além disso, existem outras fórmulas e métodos que podem ser usados ​​para calcular o peso da viga H de aço, como usar fórmulas para a largura da alma e largura da placa inferior, ou calcular com base em tamanhos de seção padrão específicos e suas características. Deve-se notar que pode haver alguns erros no cálculo real, como uma discrepância de 0,2%-0,7% entre o peso teórico mencionado pelas ferramentas de referência e o peso real.

Qual é a fórmula específica para calcular o peso da viga H de aço com base na largura da placa de alma e da placa de base?

Para calcular o peso de uma viga H de aço com base na largura da placa de alma e da placa de base, você pode usar a seguinte fórmula: Peso (kg/m) = 0,00785 × (2,5 × a × t1 + (b – 2 × t1) × t2). Aqui, 'a' representa a largura da placa da alma da viga H de aço e 'b' representa a largura da placa de base, ambas em milímetros (mm). 't1' e 't2' representam respectivamente a espessura da placa de alma e da placa de base da viga H de aço, também em milímetros (mm). Esta fórmula combina a altura e largura da placa de alma juntamente com a largura e espessura da placa de base, utilizando estes parâmetros para calcular o peso de cada metro de viga H de aço.

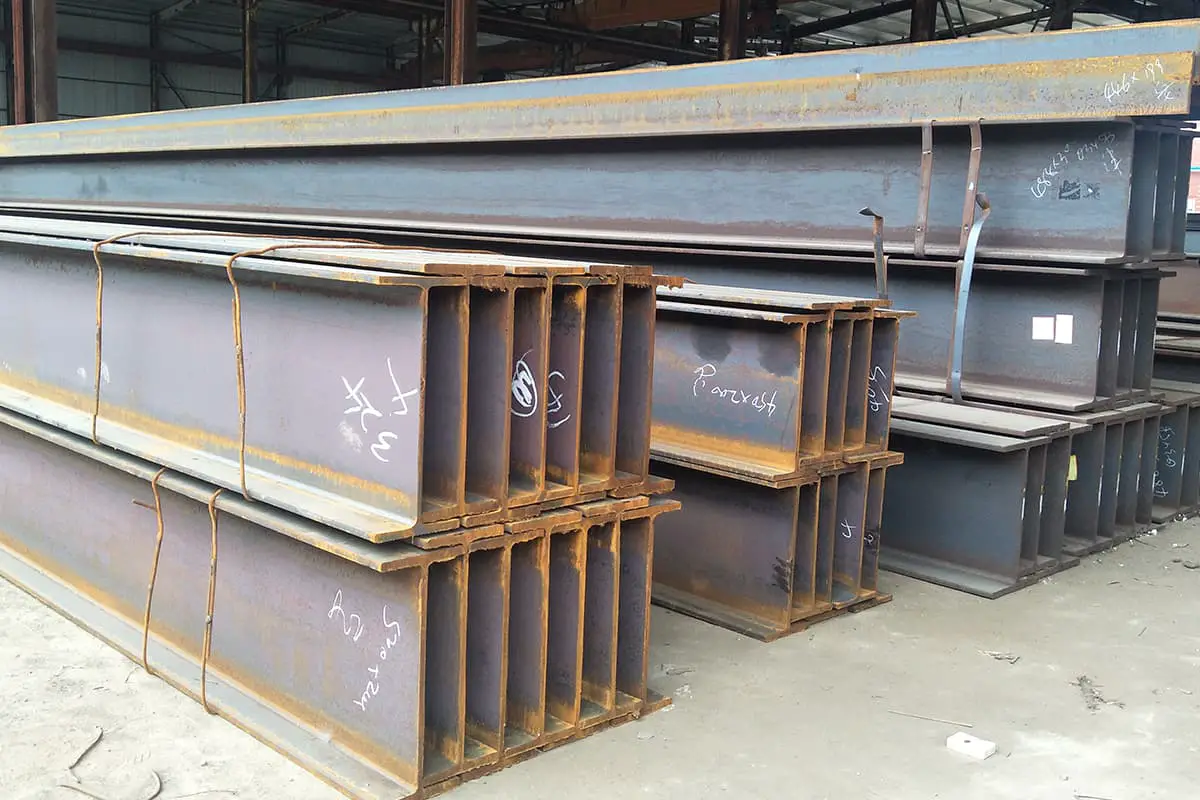

Tabela de tamanhos e pesos de vigas H

O aço H é classificado em quatro tipos, representados a seguir:

  • Flange largo em aço H, denotado como HW (W significa Wide)
  • Flange médio em aço H, denotado como HM (M significa Médio)
  • Flange estreito em aço H, denotado como HN (N significa Estreito)
  • Aço H de parede fina, denotado como HT (T significa Thin)

O diagrama da seção transversal e os símbolos do aço H estão representados na figura:

Tabela de tamanho e peso da viga H

Definições:



  • H — Altura;
  • B — Largura;
  • t1 — Espessura da alma;
  • t2 — Espessura do flange;
  • r — Raio do filete;
  • cx — centróide;
Tipo Modelo Altura
(H)		 Largura
(B)		 Rede
grossura
(t1)		 Mesa
grossura
(t2)		 Raio
(r)		 Teórico
peso
(kg/m)
Flange largo HW 100×100 100 100 6 8 8 16,9
Flange largo HW 125×125 125 125 6,5 9 8 23,6
Flange largo HW 150×150 150 150 7 10 8 31.1
Flange largo HW 175×175 175 175 7,5 11 13 40,4
Flange largo HW 200×200 200 200 8 12 13 49,9
Flange largo HW 200×200 200 204 12 12 13 56,2
Flange largo HW 250×250 244 252 11 11 13 63,8
Flange largo HW 250×250 250 250 9 14 13 71,8
Flange largo HW 250×250 250 255 14 14 13 81,6
Flange largo HW 300×300 294 302 12 12 13 83,5
Flange largo HW 300×300 300 300 10 15 13 93
Flange largo HW 300×300 300 305 15 15 13 104,8
Flange largo HW 350×350 338 351 13 13 13 104,6
Flange largo HW 350×350 344 348 10 16 13 113
Flange largo HW 350×350 344 354 16 16 13 129,3
Flange largo HW 350×350 350 350 12 19 13 134,9
Flange largo HW 350×350 350 357 19 19 13 154,2
Flange largo HW 400×400 388 402 15 15 22 140,1
Flange largo HW 400×400 394 398 11 18 22 146,6
Flange largo HW 400×400 394 405 18 18 22 168,3
Flange largo HW 400×400 400 400 13 21 22 171,7
Flange largo HW 400×400 400 408 21 21 22 196,8
Flange largo HW 400×400 414 405 18 28 22 231,9
Flange largo HW 400×400 428 407 20 35 22 283,1
Flange largo HW 400×400 458 417 30 50 22 414,9
Flange largo HW 400×400 498 432 45 70 22 604,5
Flange largo HW 500×500 492 465 15 20 22 202,5
Flange largo HW 500×500 502 465 15 25 22 239
Flange largo HW 500×500 502 470 20 25 22 258,7
Flange intermediário HM 150×100 148 100 6 9 8 20,7
Flange intermediário HM 200×150 194 150 6 9 8 29,9
Flange intermediário HM 250×175 244 175 7 11 13 43,6
Flange intermediário HM 300×200 294 200 8 12 13 55,8
Flange intermediário HM 350×250 340 250 9 14 13 78,1
Flange intermediário HM 400×300 390 300 10 16 13 104,6
Flange intermediário HM 450×300 440 300 11 18 13 120,8
Flange intermediário HM 500×300 482 300 11 15 13 110,8
Flange intermediário HM 500×300 488 300 11 18 13 124,9
Flange intermediário HM 550×300 544 300 11 15 13 116,2
Flange intermediário HM 550×300 550 300 11 18 13 130,3
Flange intermediário HM 600×300 582 300 12 17 13 132,8
Flange intermediário HM 600×300 588 300 12 20 13 147
Flange intermediário HM 600×300 594 302 14 23 13 170,4
Flange estreito HN 100×50 100 50 5 7 8 9.3
Flange estreita HN 125×60 125 60 6 8 8 13.1
Flange estreita HN 150×75 150 75 5 7 8 14
Flange estreito HN 175×90 175 90 5 8 8 18
Flange estreita HN 200×100 198 99 4,5 7 8 17,8
Flange estreita HN 200×100 200 100 5.5 8 8 20,9
Flange estreito HN 250×125 248 124 5 8 8 25.1
Flange estreito HN 250×125 250 125 6 9 8 29
Flange estreita HN 300×150 298 149 5.5 8 13 32
Flange estreita HN 300×150 300 150 6,5 9 13 36,7
Flange estreita HN 350×175 346 174 6 9 13 41.2
Flange estreita HN 350×175 350 175 7 11 13 49,4
Flange estreita HN 400×150 400 150 8 13 13 55,2
Flange estreita HN 400×200 396 199 7 11 13 56,1
Flange estreito HN 400×200 400 200 8 13 13 65,4
Flange estreita HN 450×200 446 199 8 12 13 65,1
Flange estreito HN 450×200 450 200 9 14 13 74,9
Flange estreita HN 500×200 496 199 9 14 13 77,9
Flange estreita HN 500×200 500 200 10 16 13 88,1
Flange estreito HN 500×200 506 201 11 19 13 101,5
Flange estreita HN 550×200 546 199 9 14 13 81,5
Flange estreita HN 550×200 550 200 10 16 13 92
Flange estreita HN 600×200 596 199 10 15 13 92,4
Flange estreita HN 600×200 600 200 11 17 13 103,4
Flange estreita HN 600×200 606 201 12 20 13 117,6
Flange estreita HN 650×300 646 299 10 15 13 119,9
Flange estreita HN 650×300 650 300 11 17 13 134,4
Flange estreita HN 650×300 656 301 12 20 13 153,7
Flange estreita HN 700×300 692 300 13 20 18 162,9
Flange estreita HN 700×300 700 300 13 24 18 181,8
Flange estreito HN 750×300 734 299 12 16 18 143,4
Flange estreito HN 750×300 742 300 13 20 18 168
Flange estreita HN 750×300 750 300 13 24 18 186,9
Flange estreita HN 750×300 758 303 16 28 18 223,6
Flange estreita HN 800×300 792 300 14 22 18 188
Flange estreita HN 800×300 800 300 14 26 18 206,8
Flange estreita HN 850×300 834 298 14 19 18 178,6
Flange estreita HN 850×300 842 299 15 23 18 203,9
Flange estreito HN 850×300 850 300 16 27 18 229,3
Flange estreita HN 850×300 858 301 17 31 18 254,9
Flange estreita HN 900×300 890 299 15 23 18 209,5
Flange estreita HN 900×300 900 300 16 28 18 240,1
Flange estreita HN 900×300 912 302 18 34 18 282,6
Flange estreita HN 1000×300 970 297 16 21 18 216,7
Flange estreita HN 1000×300 980 298 17 26 18 247,7
Flange estreito HN 1000×300 990 298 17 31 18 271,1
Flange estreita HN 1000×300 1000 300 19 36 18 310,2
Flange estreita HN 1000×300 1008 302 21 40 18 344,8
Parede fina HT 100×50 95 48 3.2 4,5 8 6
Parede fina HT 100×50 97 49 4 5.5 8 7.4
Parede fina HT 100×100 96 99 4,5 6 8 12,7
Parede fina HT 125×60 118 58 3.2 4,5 8 7.3
Parede fina HT 125×60 120 59 4 5.5 8 8,9
Parede fina HT 125×125 119 123 4,5 6 8 15,8
Parede fina HT 150×75 145 73 3.2 4,5 8 9
Parede fina HT 150×75 147 74 4 5.5 8 11.1
Parede fina HT 150×100 139 97 3.2 4,5 8 10,5
Parede fina HT 150×100 142 99 4,5 6 8 14.3
Parede fina HT 150×150 144 148 4,5 6 8 21.8
Parede fina HT 150×150 147 149 5 7 8 26,4
Parede fina HT 175×90 168 88 3.2 4,5 8 10.6
Parede fina HT 175×90 171 89 4 6 8 13,8
Parede fina HT 175×175 167 173 5 7 13 26.2
Parede fina HT 175×175 172 175 6,5 9,5 13 35
Parede fina HT 200×100 193 98 3.2 4,5 8 12
Parede fina HT 200×100 196 99 4 6 8 15,5
Parede fina HT 200×150 188 149 4,5 6 8 20,7
Parede fina HT 200×200 192 198 6 8 13 34,3
Parede fina HT 250×125 238 173 4,5 6 8 20.3
Parede fina HT 250×175 238 173 4,5 8 13 30,7
Parede fina HT 300×150 294 148 4,5 6 13 25
Parede fina HT 300×200 286 198 6 8 13 38,7
Parede fina HT 350×175 340 173 4,5 6 13 29
Parede fina HT 400×150 390 148 6 8 13 37,3
Parede fina HT 400×200 390 198 6 8 13 43,6
HL Leve 80×40 77 40 3 3.5 5 4.01
HL leve 100×50 97 50 2.3 3.2 6 4,39
HL leve 100×50 97 50 3 3.5 6 5.11
HL Leve 100×50 100 50 3.2 4,5 8 6.06
HL leve 100×100 97 100 4,5 6 8 12,85
HL leve 120×60 117 60 3.2 4,5 8 7,38
HL leve 120×60 120 60 4,5 6 8 9,9
HL leve 120×120 117 120 3.2 4,5 8 11.62
HL Leve 120×120 120 120 4,5 6 8 15h55
HL leve 140×70 137 70 3.2 4,5 8 8,59
HL leve 140×70 140 70 4,5 6 8 11h55
HL leve 150×75 147 75 3.2 4,5 8 9.2
HL leve 150×75 150 75 4,5 6 8 12h37
HL leve 150×100 147 100 3.2 4,5 8 10,96
HL leve 150×100 150 100 4,5 6 8 14,73
HL leve 150×150 147 149 6 8,5 13 27h15
HL leve 175×90 172 90 4,5 6,5 10 15,5
HL leve 175×175 172 175 6,5 9,5 13 35.05
HL Leve 200×100 196 99 4,5 6 13 16,96
HL leve 200×150 191 149 5 7,5 16 26.18
HL leve 200×200 197 199 7 10,5 16 44,2
HL leve 250×125 246 124 4,5 7 13 22,96
HL leve 250×175 241 175 6 9,5 16 38,28
HL leve 300×150 296 148 4,5 7 16 27,95
HL leve 300×200 291 199 7 10,5 20 50,34
HL leve 350×175 343 174 5.5 7,5 16 36,37
HL leve 400×150 396 149 7 11 16 48.01
HL leve 400×200 393 199 6 9,5 16 49.02

As vigas H são categorizadas pela largura do flange em vigas H de flange larga, flange média e flange estreita. O modelo do produto varia de acordo com o tipo, com especificações comumente usadas como segue:

  1. Vigas H de flange larga (HW): As especificações típicas do modelo de vigas H com flange largo são frequentemente indicadas pelo produto da altura da alma e da largura do flange, geralmente incluindo modelos como 100×100, 125×125, 150×150, 175×175, 250×250, 300×300, 350×350 e assim por diante. O método de denotação é geralmente a altura da alma (H) × largura do flange (B) × espessura da alma (t1) × espessura do flange (t2), muitas vezes mostrando uma característica de dimensões idênticas de altura e largura.
  2. Vigas H de flange médio (HM): As especificações típicas do modelo de vigas H com flange médio são geralmente representadas pelo produto da altura da alma e da largura do flange, incluindo principalmente modelos como 150×100, 200×150, 250×175, 300×200, 350×250, 400 ×300, 450×300, 500×300 e assim por diante. O método de denotação é a altura da alma (H) × largura do flange (B) × espessura da alma (t1) × espessura do flange (t2), normalmente demonstrando uma característica onde a dimensão da altura excede ligeiramente a dimensão da largura.
  3. Vigas H de flange estreita (HN): As especificações típicas do modelo de vigas H com flange estreito são frequentemente expressas pela altura da alma multiplicada pela largura do flange, incluindo principalmente modelos como 100×50, 125×60, 150×75, 175×90, 200×100, 250× 125, 300×150, 350×175, 400×200, 500×200 e assim por diante. O método de denotação é a altura da alma (H) × largura do flange (B) × espessura da alma (t1) × espessura do flange (t2), geralmente mostrando uma característica de uma relação altura-largura maior.

    O que é feixe H?

    Feixe H

    O aço para viga H é um perfil estrutural econômico e altamente eficiente, com uma distribuição otimizada da área seccional e uma relação resistência-peso ideal. Seu nome vem de sua seção que lembra a letra “H”.

    Com todos os seus componentes dispostos em ângulos retos, o aço com viga H apresenta forte resistência à flexão, tornando seu processo de construção simples, econômico e resultando em resistência estrutural leve em todas as direções. Devido a essas vantagens, é amplamente utilizado.

    O aço com viga H também é conhecido como viga universal, viga I com flange larga ou viga I com flange paralela. Sua seção transversal é composta por placas de alma e flange.

    Internacionalmente, os padrões de produtos de viga H são divididos em duas categorias principais: o sistema imperial usado por países como os EUA e o Reino Unido, e o sistema métrico usado por países como China, Japão, Alemanha e Rússia.

    Apesar da diferença nas unidades de medida entre os sistemas imperial e métrico, as vigas H são geralmente caracterizadas por quatro dimensões: a altura da alma (h), a largura do banzo (b), a espessura da alma (d), e a espessura do flange
