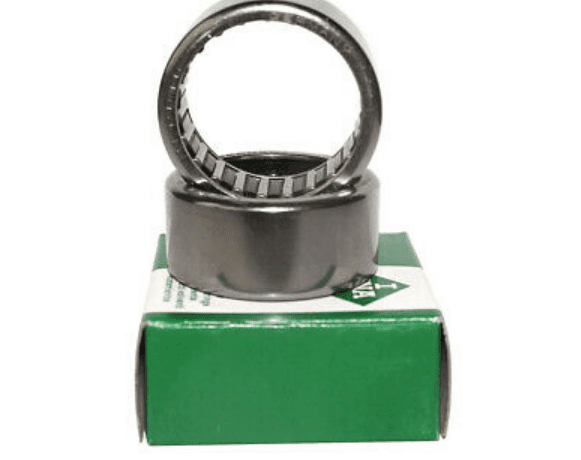

O sufixo de rolamento INA identifica componentes ou variantes de rolamento que apresentam um design e/ou características que diferem de alguma forma do design básico.
Sufixo INA para rolamentos de esferas
| Sufixo | Descrição | Projeto |
|---|---|---|
| AS2/V | Anel externo do rolamento com 2 furos para lubrificação em planos escalonados | Padrão |
| B | Rolamento com anel externo esférico | |
| 2C | Telas de defletor em ambos os lados | |
| FA101 | Projetado para temperaturas altas e baixas de -40°C a +180°C | |
| FA106 | Rolamento submetido a testes especiais de ruído | |
| FA107 | Rolamento com furos para lubrificação no lado de posicionamento | |
| FA125.5 | Com revestimento Corrotect®, protegido contra corrosão | |
| FA164 | Design de alta temperatura até +250°C | |
| KRR | Vedações labiais em ambos os lados (vedação tipo R) | |
| KLL | Vedações labirinto em ambos os lados (vedação tipo L) | |
| TST | Vedações de lábios triplos em ambos os lados (vedação em T) | |
| NÃO | Ranhura e anel elástico para rolamentos rígidos de esferas com anel externo cilíndrico | |
| Central nuclear | Vedações labiais em ambos os lados (vedação tipo P) | |
| OSE | Rolamento sem elemento de travamento (colar de travamento excêntrico) | |
| 2RSR | Vedações labiais em ambos os lados (vulcanizadas) | |
| VAI | Design resistente à corrosão feito de aço para rolamentos de alta liga |
Unidades habitacionais
| Sufixo | Descrição | Projeto |
|---|---|---|
| 2C | Rolamento de esferas com inserção radial com protetores de defletor em ambos os lados | Padrão |
| FA101 | Projetado para temperaturas altas e baixas de -40°C a +180°C | |
| FA106 | Rolamento submetido a testes especiais de ruído | |
| FA107 | Rolamento com furos para lubrificação no lado de posicionamento | |
| FA125 | Com revestimento Corrotect® | |
| FA164 | Design de alta temperatura até +250°C | |
| Não | Corpo em ferro fundido com recorte ranhurado para tampas | |
| OSE | Rolamento sem elemento de fixação | |
| JIS | Dimensões da caixa de acordo com JIS B 1559 |
Sufixo para rolamentos de rolos cilíndricos INA
Rolamentos de rolos cilíndricos de carreira única com complemento completo
| Sufixo | Descrição | Projeto |
|---|---|---|
| BR | Óxido preto revestido | Disponível mediante acordo prévio |
| C3 | Folga interna radial maior que o normal | |
| C4 | Folga interna radial maior que C3 | |
| C5 | Folga interna radial maior que C4 | |
| E | Design de maior capacidade | Padrão dependendo da série, consulte tabela de dimensões |
| tb | Rolamento com maior capacidade de carga axial | Padrão dependendo do tamanho do rolamento, consulte tabela de tamanhos |
Rolamentos de rolos cilíndricos de duas carreiras
Modelos disponíveis de rolamentos de rolos IN01 SL01, SL02, SL1850
| Sufixo | Descrição | Projeto |
|---|---|---|
| BR | Óxido preto revestido | Disponível mediante acordo prévio |
| C3 | Folga interna radial maior que o normal | |
| C4 | Folga interna radial maior que C3 | |
| C5 | Folga interna radial maior que C4 | |
| tb | Rolamento com maior capacidade de carga axial |
Projetos disponíveis de rolamentos INA para polias de cabos
|
Sufixo Rolamentos de rolos de agulhas INA
Gaiolas de agulha INA
| Sufixo | Descrição | Projeto |
|---|---|---|
| televisão | Gaiola de poliamida 66 reforçada com fibra de vidro – Rolamentos com gaiola plástica: ver tabela de dimensões |
Padrão |
| ZW | Design de fileira dupla (apenas para alguns tamanhos) |
Rolamentos de agulha HK INA
| Sufixo | Descrição | Projeto |
|---|---|---|
| AS1 | Com furo de lubrificação de HK0609 | Design especial, disponível somente mediante acordo prévio |
| GA08 | Rolamentos não vedados e lubrificados para operação – temperaturas de –30 °C a +140 °C |
|
| RS | Selo de contato de um lado | Padrão |
| televisão | Gaiola de poliamida 66 reforçada com fibra de vidro | |
| ZW | Design de fileira dupla, com furo para lubrificação | |
| 2RS | Selos de contato em ambos os lados |
Rolamentos de agulha usinados INA
Rolamentos de agulhas com nervuras
| Sufixo | Descrição | Projeto |
|---|---|---|
| C3 | Folga interna radial maior que o normal | Design especial, disponível mediante acordo prévio |
| P5 | Alta precisão dimensional e geométrica | |
| RSR | Selo de contato de um lado | Padrão |
| televisão | Rolamento com gaiola poliamida 66 reforçada com fibra de vidro |
|
| ZW | Design de fileira dupla, dependendo do tamanho | |
| 2RSR | Selos de contato em ambos os lados |
Rolamentos de agulhas INA sem anéis
| Sufixo | Descrição | Projeto |
|---|---|---|
| ASR1 | Furo de lubrificação e ranhura de lubrificação no anel externo, dependendo do tamanho | Padrão |
| É1 | Orifício de lubrificação no anel interno, um dependendo do tamanho |
|
| televisão | Rolamento com gaiola de poliamida 66 reforçada com fibra de vidro, dependendo do tamanho | |
| ZW | Design de fileira dupla, dependendo do tamanho |
Anéis internos INA
| Sufixo | Descrição | Projeto |
|---|---|---|
| C3, C4 | Folga interna radial maior que o normal | Design especial, disponível mediante acordo prévio |
| C2 | Folga interna radial menor que o normal | |
| EGS | Superfície retificada sem marcas em espiral para vedações de eixo rotativo de acordo com DIN 3 760 e DIN 3 761 | |
| É1 | Com furo de lubrificação | |
| VGS | Tolerância de usinagem z na pista |
Sufixo dos rolamentos axiais de esferas de contato angular INA
| Sufixo | Descrição | Projeto |
|---|---|---|
| PE | Projeto de rolamento menos rigoroso | Padrão |
| T, TVP | Gaiola em poliamida, guiada por bolas | |
| 2PA | Rolamentos axiais de esferas de contato angular, acoplados (ZKLN, ZKLF) | |
| 2RS | Selos de contato em ambos os lados | |
| 2Z | Selos vazios em ambos os lados |
Sufixo para rolamentos axiais de rolos cilíndricos INA
| Sufixo | Descrição | Projeto |
|---|---|---|
| M1) | Gaiola de latão | Padrão |
| televisão1) | Gaiola de plástico poliamida 66 reforçada com fibra de vidro | |
| P5 | Alta precisão dimensional e geométrica | Design especial2), disponível mediante acordo |
- Dependendo da série e tamanho.
- Para arruelas de rolamento axial GS, WS.
Sufixo rolamentos axiais de agulhas INA
| Sufixo | Descrição | Projeto |
|---|---|---|
| televisão | Gaiola de plástico poliamida 66 reforçada com fibra de vidro | Padrão |
| RR | Design resistente à corrosão, com revestimento Corrotect® | Design especial, disponível mediante acordo prévio |
Sufixo combinado de rolamento de agulhas INA
| Sufixo | Descrição | Projeto |
|---|---|---|
| televisão | Rolamento com gaiola radial em poliamida 66 reforçada com fibra de vidro |
Padrão |
| Z | Rolamento com tampa final Componente do rolamento axial lubrificado com graxa de sabão de complexo de lítio de acordo com GA08 |
rolamentos axiais/radiais
| Sufixo | Descrição | Projeto |
|---|---|---|
| H1… | Tolerância reduzida na dimensão de montagem H1 (pós-escrito: H1 com tolerância ±…) |
Design especial, disponível mediante acordo prévio |
| H2… | Tolerância reduzida na dimensão de montagem H2 (pós-escrito: H2 com tolerância ±…) |
|
| – | Tolerâncias de desvio axial e radial limitadas em 50% (texto adicional: deslocamento axial/radial 50%) |
Rolamentos axiais de rolos cilíndricos/rolamentos de agulhas
| Sufixo | Descrição | Projeto |
|---|---|---|
| eu | Arruela de localização do eixo escalonada e estendida | Padrão |
| televisão | Gaiolas em poliamida 66 reforçadas com fibra de vidro |
Sufixo Rolamentos de rolos cruzados INA
| Sufixo | Descrição | Projeto |
|---|---|---|
| RR | Design resistente à corrosão, com revestimento Corrotect® | Design especial, disponível mediante acordo prévio |
| RLC | Indenizações reduzidas | Padrão |
| VSP | Pré-carregado |
Sufixo de anéis de vedação INA
| Sufixo | Descrição | Projeto |
|---|---|---|
| MPF | Anéis de vedação G e GR para temperaturas de -20°C a +160°C ou velocidades circunferenciais de até 16 m/s |
Design especial, disponível mediante acordo prévio |
| HNBR | Anéis de vedação G e GR para temperaturas de -30°C a +140°C ou velocidades circunferenciais de até 12 m/s |
Sufixo de embreagem de rolo INA
Embreagens de rolo com copo projetado pela INA
| Sufixo | Descrição | Projeto |
|---|---|---|
| – | Molas de pressão em aço | Padrão |
| KF | Molas de pressão de plástico | |
| R | Superfície externa serrilhada | |
| RR | Embreagem de rolo de copo puxado com revestimento Corrotect® | Design especial, disponível mediante acordo prévio |
Sufixo do rolo guia INA
Roletes de esteira tipo garfo
| Sufixo | Descrição | Projeto |
|---|---|---|
| PP | Arruela plana axial de plástico com lábio de vedação moldado em ambos os lados do rolo de acionamento do garfo, para uma vedação de três estágios | Padrão |
| RR | Protegido contra a corrosão graças ao revestimento especial Corrotect® | |
| televisão | Gaiola de plástico | |
| 2RS | Vedação labial protegida em ambos os lados do rolo de acionamento do garfo | |
| 2RSR | Vedação de contato radial em ambos os lados do rolo de acionamento do garfo | |
| 2ZL | Tela de vedação com anéis lamelares em ambos os lados do rolo de retorno |
Rolos de trilhos de pinos
| Sufixo | Descrição | Projeto |
|---|---|---|
| PP | Arruela plana axial de plástico com lábio de vedação moldado em ambos os lados do rolo de acionamento do pino, para vedação em três estágios | Padrão |
| RR | Protegido contra a corrosão graças ao revestimento especial Corrotect® | |
| SK | Soquete sextavado somente na extremidade lateral do flange, sem possibilidade de relubrificação | |
| 2RS | Vedação labial protegida em ambos os lados do rolo deslizante de pino |
Rolos deslizantes com rolamentos de esferas
| Sufixo | Descrição | Projeto |
|---|---|---|
| DRS | Vedação labial no lado do pino | Padrão |
| RR | Protegido contra a corrosão graças ao revestimento especial Corrotect® | Design especial, disponível mediante acordo |
| X | Superfície cilíndrica externa | Padrão |
| 2RS | Vedações labiais em ambos os lados, para ação de vedação axial | |
| 2RSR | Vedações labiais em ambos os lados, para ação de vedação radial | |
| 2Z | Escudos de vedação em ambos os lados |
