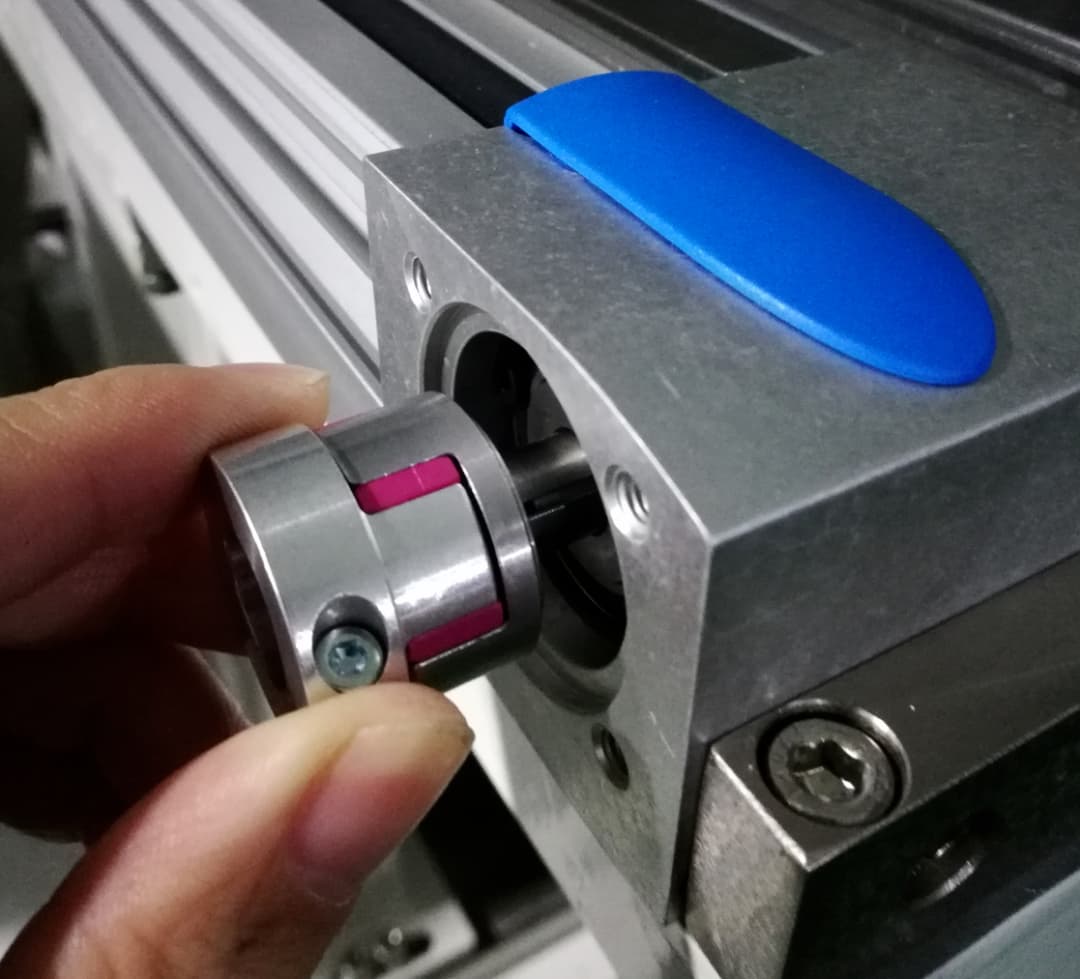

Qual é o comprimento apropriado de engate do parafuso? Esta questão aparentemente simples tem muitos cenários a serem considerados.
Vamos primeiro dar uma olhada nos padrões relevantes especificados no manual.

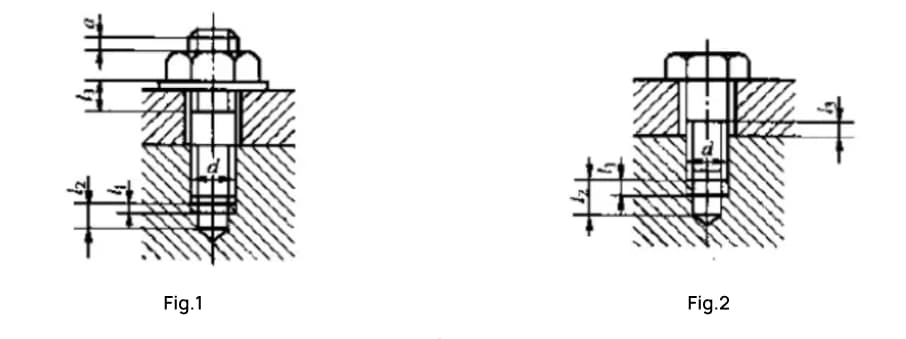

O comprimento restante das roscas internas e externas em roscas regulares, a profundidade restante da perfuração e o comprimento do parafuso que se projeta da extremidade da porca
| Passo da linha | Diâmetro da rosca | Comprimento restante | Comprimento final | |||
| Fio grosso | Fio fino | Rosca interna | Perfuração | Rosca externa | ||
| P | d | eu1 | eu2 | eu3 | a | |
| 0,5 | 3 | 5 | 1 | 4 | 2 | 1~2 |
| 0,7 | 4 | – | 1,5 | 5 | 2,5 | 2~3 |
| 0,75 | – | 6 | 6 | |||
| 0,8 | 5 | |||||
A tabela acima fornece o comprimento restante das roscas internas e externas comuns, a profundidade restante dos furos perfurados e o comprimento final das porcas salientes dos parafusos.
Se projetarmos a profundidade dos furos roscados (referindo-se à profundidade da parte roscada), geralmente fazemos a profundidade do furo 1,5-2 vezes o diâmetro da rosca.
Por exemplo, qual a profundidade que devemos projetar o furo do parafuso M10? Você pode projetá-lo para ter 15-20 mm de profundidade, mas é claro que isso depende se o seu espaço é suficiente. Para peças mais espessas, pode ser utilizada uma profundidade de 20 mm, enquanto para peças mais finas, a profundidade pode ser reduzida de acordo.
Uma profundidade maior tem algumas vantagens, como aumentar a gama de especificações de parafusos que podem ser usados.
Por exemplo, se a rosca tiver apenas 10 mm de profundidade, o parafuso poderá estar disponível apenas em uma especificação de comprimento. Se for 20 mm, dois ou três comprimentos de parafusos podem estar disponíveis. Esta é apenas uma técnica resumida na montagem real e nem sempre pode ser exata.

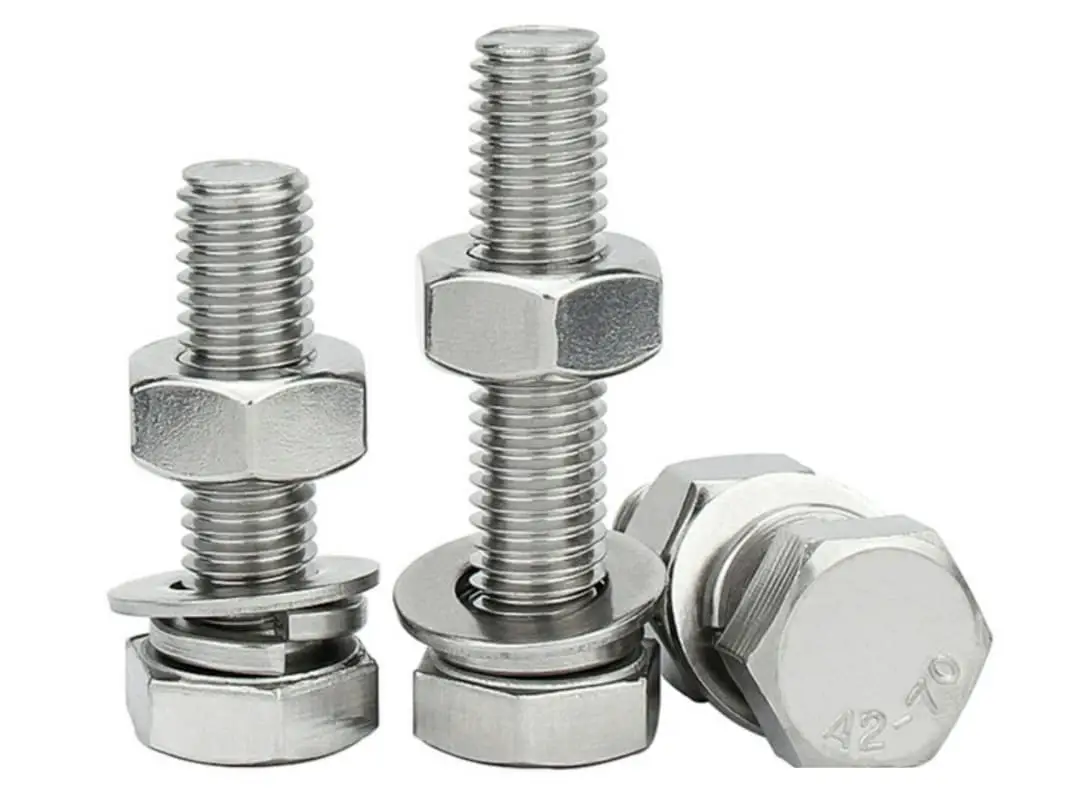

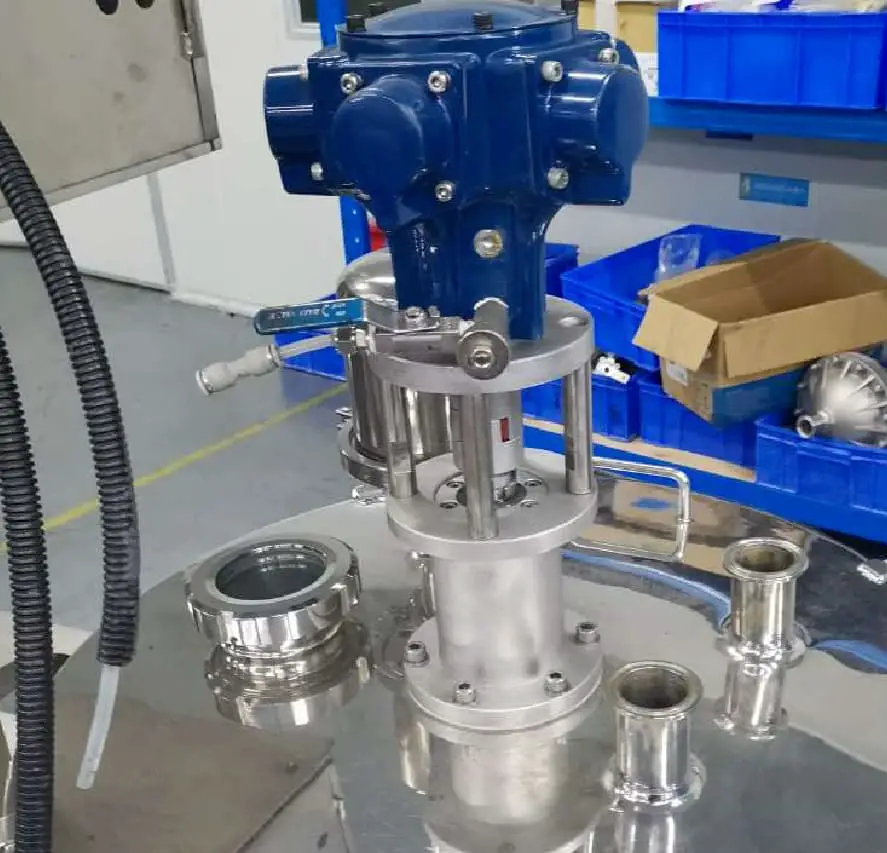

Se for o engate de parafusos e porcas, recomenda-se que o parafuso se projete da porca em pelo menos 2 a 3 dentes, o que geralmente é cerca de 3 a 4 mm.
Observe que isso é pelo menos – o parafuso deve sobressair da porca o máximo possível quando for montado para ser mais adequado.
O material afeta o requisito de profundidade das roscas?
A resposta é definitivamente sim. Tente pensar bem: se um material macio for engatado apenas por 3 dentes, ele escorregará facilmente? Na verdade, quanto mais macio o material, mais profunda deve ser considerada a profundidade da rosca no projeto. O comprimento da inserção do parafuso também varia dependendo do material.
Por exemplo, para aço, o comprimento da rosca de um parafuso M3 é projetado para ser de 4 mm; para ferro fundido cinzento, o comprimento da rosca de um parafuso M3 é projetado para ser de 6 mm; para alumínio, o comprimento da rosca de um parafuso M3 é projetado para ser de 8 mm.
Claro, na minha opinião, se houver espaço suficiente, podemos projetar o comprimento da rosca do parafuso M3 em 8 mm, o que é fácil de lembrar.
