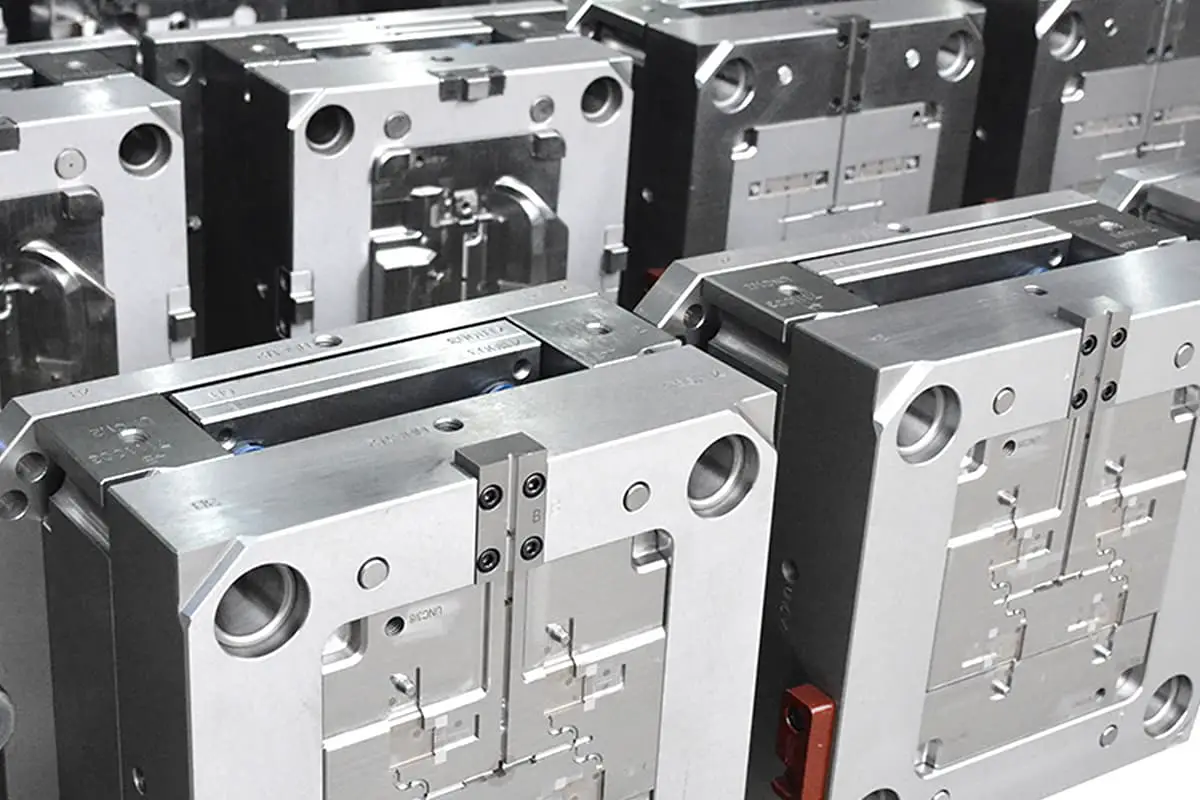

Quando fui a uma fábrica de moldes para estampagem de telefones celulares para aprender sobre a tecnologia de moldes de precisão, a impressão mais profunda que tive não foi o nível superior de design de moldes e a tecnologia de processamento precisa, mas sim o conceito de desenvolvimento de moldes de precisão.
No meu segundo dia lá, o líder da equipe nos disse que queria incutir em nós o conceito de precisão. Qual é o conceito de molde de precisão? Eu estava um tanto cético. Os produtos aqui são feitos de materiais finos e já fiz alguns desses trabalhos antes.
Como poderia me faltar o conceito de precisão?
Porém, à medida que meu estudo se aprofundou gradualmente, comecei a perceber minha compreensão superficial!
A primeira parada da nossa jornada de aprendizagem foi a montagem do módulo de alta velocidade. Em termos de precisão do molde, os moldes terminais de alta velocidade devem ser considerados os mais precisos aqui. Os materiais de estampagem são geralmente de 0,08 ~ 0,2 mm de aço inoxidável e alumínio, com folgas de cisalhamento tão pequenas quanto 0,008 mm, a largura mínima de pequenos furos perfurados é de 0,25 mm e o punção dá uma impressão frágil.
Como são feitos esses pequenos furos? Como uma lacuna de cisalhamento tão pequena pode garantir a precisão de fabricação do molde? É difícil imaginar sem ver com meus próprios olhos.
Ao estudar os desenhos, compreender a estrutura do molde, as tolerâncias de fabricação do projeto e seu processo especial de fabricação, fomos capazes de compreender o pulso deste conjunto de moldes.
Todas as peças de punção de cima para baixo são blocos e punções, a lâmina é feita de aço de tungstênio. Os furos de bloco, furos fixos JG retificados na placa de molde superior, placa de ejeção e placa de molde inferior, folga de ajuste deslizante c + 0,005 ~ 0,010 mm, ajuste antideslizante c + 0,003 mm, precisão de usinagem +/- 0,002 mm.
As peças guia da estrutura principal são buchas esféricas com pilares guia de precisão, a estrutura de perfuração de pequenos furos adota uma estrutura local separada do molde superior, travada na placa do molde inferior com mangas de altura igual, compensando os erros de precisão do equipamento de estampagem.
As peças guia da estrutura local são pilares guia internos autolubrificantes de grafite de precisão, a bucha guia interna da placa de ejeção e a placa inferior do molde são preenchidas com cola, compensando os erros de usinagem das peças guia, melhorando a precisão da guia, garantindo a precisão da posição da placa do molde durante o processo de estampagem e o menor curso de estampagem possível podem tornar o comprimento do punção o mais curto possível.
O reforço apropriado do punção pode melhorar a resistência do punção. Isso reflete completamente a tendência do projetista de moldes para um projeto de alta precisão, garantindo ao máximo a alta qualidade e os altos requisitos do molde.
Equipamentos de processamento modernos e tecnologia de processamento de alta precisão permitem ainda que esses conceitos de design sejam totalmente utilizados.
Após o tratamento térmico, a placa do molde passa por um tratamento de envelhecimento criogênico profundo para eliminar o estresse interno, evitar a deformação da placa do molde, garantir a estabilidade de processamento da placa do molde, a retificação plana garante o nivelamento da placa do molde, paralelismo de 0,005 mm, usinagem por descarga elétrica ( A precisão do EDM) é controlada dentro de ± 0,002 mm, a precisão do corte lento do fio é controlada dentro de ± 0,0015 mm.
Para usinagem de alta precisão, a questão da temperatura não deve ser ignorada, porque as diferenças de temperatura são inimigas da precisão. Devido à expansão e contração térmica dos materiais, a expansão linear do aço produzirá uma mudança de 12μm por metro quando a temperatura mudar em 1°C.
Este é um facto imutável em todos os cantos do mundo, em todos os tipos de máquinas. Se não nos importamos com esta importante questão da temperatura, como podemos discutir a precisão?
O controle da temperatura da oficina é muito importante porque a precisão da peça a ser usinada tem grande relação com ela. A temperatura para usinagem de precisão é geralmente mantida constante em 20°C, exigindo flutuações de temperatura inferiores a 0,5°C por hora, e o sistema de ar condicionado mantém uma diferença de temperatura constante de ±1°C durante todo o dia.
A meticulosidade do engenheiro de montagem do molde também me impressionou. Eles primeiro entendem cuidadosamente os desenhos do molde, familiarizam-se com as informações do produto, analisam a estrutura do molde e entendem a intenção do projeto.
Eles verificam meticulosamente as peças, chanfram, polim e marcam; as placas do molde são rebarbadas, lubrificadas para evitar ferrugem e montadas de maneira ordenada; as colunas-guia externas e as buchas-guia são instaladas por meio de ferramentas de posicionamento especiais para garantir sua verticalidade; a espessura real da placa do molde é medida em quatro pontos, sendo considerada aceitável uma diferença de 0,005 mm; o punção e o bloco estão emparelhados, o emparelhamento deve ser suave, a retificação tem um padrão, o padrão de julgamento é claro; durante o teste e ajuste do molde, a autoinspeção do produto deve ser feita com projetor, e no reparo do bloco do molde deve ter precisão de 0,003mm.
Sem o conceito de precisão é impossível desenvolver moldes de alta qualidade ou montar moldes de alta precisão.
O desenvolvimento do molde é dividido principalmente em três etapas: projeto do molde; processamento de moldes; e montagem, teste e refinamento de moldes. Cada um é indispensável. Um molde de alta precisão requer projeto preciso, usinagem precisa e montagem precisa.
Os projetistas dão alma ao molde, os processadores moldam o corpo do molde e os montadores dão vida ao molde. O conceito de molde de precisão percorre todo o processo de fabricação do molde.
A herança do conceito vai de cima para baixo, e de mestre a aprendiz, os bons hábitos tornam-se naturais, e o processo de nascimento de cada obra-prima do molde não é difícil de imaginar.
Cultivar o conceito de molde de precisão deve ser o conteúdo chave do meu aprendizado desta vez, aprendendo bons hábitos com os outros, desenvolvendo meus próprios bons hábitos, estabelecendo conceitos e integrando-os ao trabalho.
