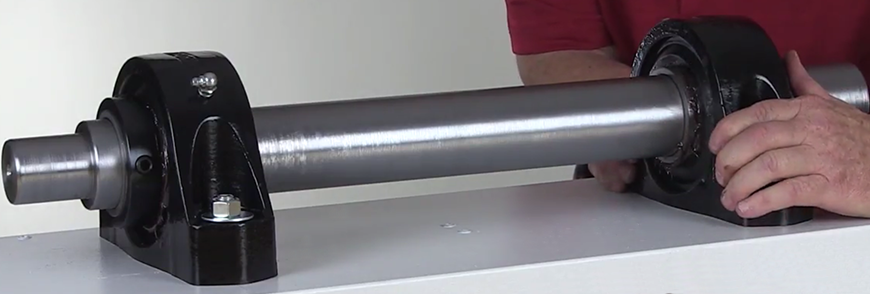

Como instalar um rolamento no bloco de suporte

Uma caixa de rolamento é um rolamento montado contido em uma unidade de caixa sólida feita de ferro fundido, ferro dúctil ou aço fundido. Também chamadas de mancais alojados, o que significa que são independentes, lubrificadas, vedadas e prontas para instalação no equipamento. Os suportes de rolamento são normalmente aparafusados ​​a uma superfície, de modo que o eixo anexado fique paralelo à superfície.
Existem dois tipos de mancais usados ​​para rolamentos de mancal: mancais sólidos e bipartidos. Os rolamentos com caixa sólida são caixas de peça única, enquanto os rolamentos com caixa bipartida são caixas de duas peças. Os rolamentos de mancal podem acomodar vários tipos de rolamentos, incluindo rolamentos de esferas, rolos e cônicos. Os fixadores do eixo podem ser parafuso de fixação, travamento excêntrico, colar simples ou duplo, travamento concêntrico ou adaptador cônico. Cada dispositivo tem seus lados positivos e negativos. As vedações também variam, incluindo vedações de folga, contato leve, contato pesado e vedações do tipo auxiliar. Os rolamentos de mancal, na maioria dos casos, também estão disponíveis em versões fixas ou expansíveis. Os rolamentos expansíveis permitem que o eixo cresça e podem reduzir o risco de carregar um rolamento contra outro. A escolha do melhor dispositivo de montagem do eixo e da vedação prolongará a vida útil do rolamento. Se instalados corretamente, os rolamentos de montagem podem durar anos sem necessidade de substituição. Siga estas etapas para garantir tempo de inatividade mínimo e vida útil mais longa. Os rolamentos expansíveis permitem o crescimento do eixo e podem reduzir o risco de carregar um rolamento contra outro. A escolha do melhor dispositivo de montagem do eixo e da vedação prolongará a vida útil do rolamento.

Se instalados corretamente, os rolamentos de montagem podem durar anos sem necessidade de substituição. Siga estas etapas para garantir tempo de inatividade mínimo e vida útil mais longa. Os rolamentos expansíveis permitem o crescimento do eixo e podem reduzir o risco de carregar um rolamento contra outro. A escolha do melhor dispositivo de montagem do eixo e da vedação prolongará a vida útil do rolamento. Se instalados corretamente, os rolamentos de montagem podem durar anos sem necessidade de substituição. Siga estas etapas para garantir tempo de inatividade mínimo e vida útil mais longa.

*Este procedimento é para o parafuso de fixação ou colar de fixação do dispositivo de travamento de eixo mais comum, que usa uma unidade fixa e expansível, mas as diretrizes gerais se aplicam a todas as instalações de rolamentos.

1) Verifique e limpe o eixo

Primeiro, verifique sua haste para ter certeza de que ela está limpa, redonda, reta, livre de rebarbas e cortes e não está subdimensionada ou superdimensionada, de acordo com as especificações do fabricante. Use uma lixa fina ou fita adesiva brilhante para limpar qualquer ferrugem da haste. Em seguida, use uma leve camada de óleo para remover quaisquer detritos.

Imagem do conteúdo do blog

2) Coloque os rolamentos no eixo

Ao colocar o rolamento no eixo, se for necessário encaixá-lo no lugar, use um martelo e um bloco de madeira ou tubo de aço macio contra o anel interno. NÃO bata nem aplique pressão no alojamento ou nas vedações.

Imagem do conteúdo do blog

3) Aparafuse levemente a caixa à estrutura de montagem

Posicione o eixo no lugar parafusando levemente a caixa na estrutura de montagem. Conecte as ranhuras dos parafusos de montagem da caixa com arruelas pesadas ou arruelas de pressão pesadas. Isso pode ajudar a evitar o afrouxamento.

Imagem do conteúdo do blog

4) Determine a posição final de montagem

Antes de fixar os parafusos, determine a posição final de montagem alinhando as unidades de rolamento manualmente ou com um martelo de borracha.

Imagem do conteúdo do blog

5) Fixe firmemente a caixa à estrutura de montagem

Assim que o rolamento estiver devidamente alinhado, aparafuse ambas as unidades firmemente à estrutura de montagem.

Imagem do conteúdo do blog

6) Certifique-se de que o eixo possa se mover axialmente

Certifique-se de que o eixo possa se mover axialmente através dos furos do rolamento para confirmar o alinhamento correto. Se isto não for possível, afrouxe os alojamentos e realinhe o eixo.

Imagem do conteúdo do blog

7) Aperte ambos os parafusos de fixação do colar

Aperte ambos os parafusos de fixação do colar, depois gire o eixo e aperte alternadamente com os valores de torque recomendados pelo fabricante. Se uma chave dinamométrica não estiver disponível, aperte os parafusos de fixação até que o torque permanente seja estabelecido com uma chave Allen.

Imagem do conteúdo do blog

8) Unidade de expansão*

Se utilizar uma unidade de expansão, bloqueie sempre primeiro o rolamento fixo. Mova o rolamento de expansão axialmente para centralizá-lo no alojamento. Depois de centralizado, aperte alternadamente os parafusos de fixação na unidade de expansão, como fez na unidade fixa.
