Análise estrutural não linear

A análise estrutural não linear é uma técnica poderosa usada em engenharia para compreender e prever o comportamento de estruturas sob condições de carregamento complexas. Em contraste com a análise linear, que assume que as estruturas se comportam linearmente, a análise não linear considera os efeitos de grandes deformações, não linearidade do material e interações de contato. Neste artigo exploramos o significado da análise não linear, seus diferentes tipos, as técnicas utilizadas, os desafios, aplicações e desenvolvimentos futuros.

As estruturas estão expostas a uma variedade de forças e tensões durante sua vida útil. A análise precisa do seu comportamento é crucial para garantir a sua segurança e otimizar o seu design. A análise não linear desempenha um papel crucial neste sentido, pois leva em consideração as respostas não lineares das estruturas. Ele permite que os engenheiros simulem cenários do mundo real e obtenham resultados mais realistas.

A análise não linear considera os efeitos de múltiplos fatores, como: B. não linearidade geométrica, não linearidade material e interações de contato. Ao considerar essas complexidades, os engenheiros podem obter insights sobre a resposta estrutural que vão além das limitações da análise linear.

Análise linear vs. análise não linear

A análise linear é um método amplamente utilizado para prever o comportamento de estruturas sob pequenas deformações. Supõe-se que a relação entre as cargas aplicadas e a resposta estrutural permanece linear durante todo o processo de carregamento. Embora a análise linear forneça aproximações razoáveis ​​para muitos problemas de engenharia, ela apresenta certas limitações.

Estruturas sujeitas a grandes deformações ou comportamento não linear do material requerem uma abordagem mais sofisticada. A análise não linear leva em consideração que a resposta estrutural pode desviar-se significativamente da linearidade, produzindo uma representação mais precisa da realidade.

Tipos de análise não linear

As análises não lineares podem ser classificadas em diferentes tipos dependendo dos fatores a serem levados em consideração. Os três tipos principais são não linearidade geométrica, não linearidade de material e não linearidade de contato e atrito.

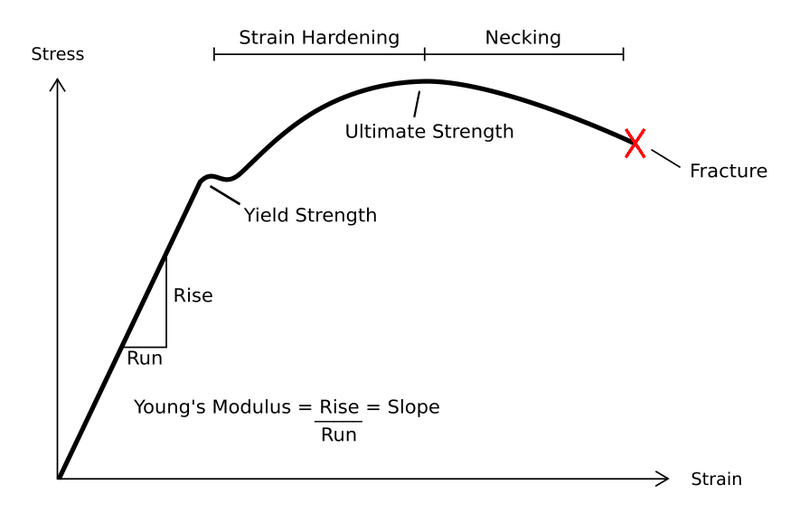

A não linearidade geométrica refere-se às mudanças na forma e na geometria que ocorrem quando uma estrutura é submetida a grandes deformações. A não linearidade do material leva em consideração o comportamento não linear dos materiais, como plasticidade, fluência e deformação inelástica. A não linearidade de contato e atrito leva em consideração as interações entre componentes estruturais ou objetos externos, incluindo forças de contato e atrito de deslizamento.

Técnicas de análise não linear

Na análise não linear, várias técnicas são usadas para resolver equações matemáticas complexas.

  • O método dos elementos finitos (MEF) é uma técnica numérica amplamente utilizada que discretiza a estrutura em elementos menores para simplificar os cálculos.
  • Além disso, a análise não linear geralmente usa métodos iterativos, como o método Newton-Raphson e técnicas iterativas incrementais para resolver as equações não lineares passo a passo. Essas técnicas dividem a análise em etapas menores e atualizam iterativamente a solução até que a convergência seja alcançada.

O Método do elemento finito (FEM) é particularmente eficaz no tratamento de análises não lineares. A estrutura é dividida em elementos finitos e o comportamento não linear dentro de cada elemento é levado em consideração. Ao juntar estes elementos, a resposta não linear global da estrutura pode ser determinada.

O método Newton-Raphson é outra técnica iterativa poderosa usada em análise não linear. Ele atualiza a solução linearizando e resolvendo iterativamente as equações não lineares até que a convergência seja alcançada. Devido à sua eficiência e precisão, este método é amplamente utilizado em diversas disciplinas de engenharia.

Análise não linearAnálise não linear

Desafios na análise não linear

Devido à complexidade envolvida, a análise não linear apresenta vários desafios. Um dos maiores desafios é a complexidade dos modelos matemáticos necessários para representar com precisão o comportamento não linear das estruturas. O desenvolvimento desses modelos requer a compreensão das complexas interações entre não linearidades geométricas, materiais e de contato.

Outro desafio reside nos requisitos de poder computacional da análise não linear. Como os cálculos envolvem a resolução repetida de equações não lineares, são necessários recursos computacionais e tempo significativos. Enfrentar este desafio muitas vezes requer técnicas numéricas avançadas e sistemas informáticos poderosos.

Problemas de convergência também podem ocorrer com análises não lineares. As equações não lineares podem ter múltiplas soluções ou divergir durante o processo de iteração. Para obter resultados confiáveis, é importante garantir a convergência e a estabilidade da análise.

Vantagens da análise não linear

Apesar destes desafios, a análise não linear oferece inúmeras vantagens na compreensão e previsão do comportamento das estruturas. Uma vantagem importante é a previsão precisa da resposta estrutural sob condições de carregamento complexas. A análise não linear leva em consideração os efeitos de grandes deformações, não linearidade do material e interações de contato, resultando em resultados mais realistas e confiáveis.

As análises não lineares também permitem avaliar a segurança e a estabilidade das estruturas. Ao considerar o comportamento não linear, os engenheiros podem identificar potenciais modos de falha, avaliar a integridade estrutural e tomar decisões informadas para melhorar as medidas de segurança.

Além disso, a análise não linear desempenha um papel crucial na otimização de projetos estruturais. Ele permite que os engenheiros explorem diversas alternativas de projeto, avaliem seu desempenho e identifiquem configurações ideais que atendam aos requisitos do projeto e, ao mesmo tempo, minimizem os custos.

Aplicações de análise não linear

Análises não lineares são usadas em diversas disciplinas de engenharia. Na mecânica estrutural, são cruciais para a análise de estruturas complexas como pontes, torres e plataformas offshore. A análise não linear também é amplamente utilizada na engenharia civil para estudar o comportamento da interação solo-estrutura, realizar análises sísmicas e avaliar a estabilidade de fundações.

Na engenharia aeroespacial, a análise não linear é fundamental para compreender a resposta estrutural dos componentes da aeronave sob cargas extremas, como durante a decolagem, pouso ou turbulência. Ajuda no projeto de aeronaves leves, mas estruturalmente robustas.

A engenharia mecânica depende fortemente da análise não linear para avaliar o comportamento de sistemas mecânicos sujeitos a grandes deformações e reações não lineares de materiais. Isto inclui analisar mecanismos, avaliar o desempenho de componentes mecânicos e otimizar o projeto de sistemas mecânicos.

Desenvolvimentos futuros em análise não linear

À medida que a tecnologia avança, as técnicas de análise não linear também evoluirão e melhorarão. Alguns possíveis desenvolvimentos futuros nesta área são:

  1. Métodos numéricos avançados: Os pesquisadores estão constantemente pesquisando e desenvolvendo métodos numéricos avançados para melhorar a precisão e a eficiência da análise não linear. Isto inclui o desenvolvimento de novos algoritmos de solução, técnicas de redes adaptativas e formulações para elementos de ordem superior.
  2. Integração de Inteligência Artificial: A integração de técnicas de inteligência artificial (IA), como aprendizado de máquina e redes neurais, pode trazer grandes benefícios na análise não linear. A IA pode ajudar a automatizar os processos de modelagem e análise, otimizar a seleção de modelos de materiais e melhorar a precisão das previsões.
  3. Modelagem multiescala: As análises não lineares geralmente envolvem estruturas com materiais hierárquicos complexos ou composições heterogêneas. As técnicas de modelagem multiescala visam capturar o comportamento dos materiais em diferentes escalas de comprimento para permitir previsões mais precisas da resposta estrutural geral.

Esses avanços melhorarão ainda mais as capacidades de análise não linear e permitirão que os engenheiros enfrentem problemas ainda mais complexos e desafiadores em diversas áreas da engenharia.

Diploma

A análise não linear de estruturas é uma ferramenta poderosa que ajuda os engenheiros a compreender e prever o comportamento de estruturas sob condições de carregamento complexas. Ao considerar a não linearidade geométrica, a não linearidade dos materiais e as interações de contato, a análise não linear fornece resultados mais precisos em comparação com a análise linear.

Usando técnicas modernas, como o método dos elementos finitos e o método Newton-Raphson, os engenheiros podem resolver iterativamente equações não lineares e obter previsões confiáveis ​​do comportamento estrutural. Apesar dos desafios envolvidos, a análise não linear oferece benefícios significativos, incluindo previsão precisa de respostas, avaliação de segurança e otimização de projeto.

A análise não linear é amplamente utilizada em mecânica estrutural, engenharia civil, engenharia aeroespacial e engenharia mecânica. Eles desempenham um papel crucial na análise de estruturas complexas, na avaliação da estabilidade e na otimização de projetos.

À medida que a tecnologia avança, os desenvolvimentos futuros na análise não linear, como Como métodos numéricos avançados, integração de inteligência artificial e modelagem em múltiplas escalas, melhoram ainda mais suas capacidades e permitem que os engenheiros enfrentem problemas de engenharia mais complexos.

Perguntas frequentes

Qual é a diferença entre análise linear e não linear?

A análise linear assume que as estruturas se comportam linearmente, enquanto a análise não linear considera os efeitos de grandes deformações, não linearidade do material e interações de contato.

Por que a análise não linear é importante?

A análise não linear fornece uma representação mais precisa do comportamento estrutural sob condições de carregamento complexas, permitindo uma melhor avaliação da segurança e otimização do projeto.

Quais são os desafios da análise não linear?

Os desafios incluem o desenvolvimento de modelos matemáticos complexos, requisitos de potência computacional e questões de convergência.

Como a análise não linear é realizada?

Métodos de análise não linear, como o método dos elementos finitos e o método Newton-Raphson, são usados ​​para resolver iterativamente as equações não lineares.

Quais são os desenvolvimentos futuros na análise não linear?

Os desenvolvimentos futuros incluem métodos numéricos avançados, integração de inteligência artificial e modelagem multiescala para melhorar a precisão e a eficiência.
